操作篇 5. 资料编集 5-94 电子零件装着机 SI-G200Mk3 (CS) 5.4.5.3 参照的内容存储 [ 操作 功能 ] 使用于参照的内容存储时。 不可从后侧进行存储。 [ 操作 顺序 ] 点击 ▼檔案 ( ▼文件 ) ，请 选 择 Ref. 儲存 (Ref. 储存 ) ，出 现 機種檔 選擇 ( 机种文件选择 ) 对 话框。 图 5.4.5-27 資料編輯—基板 ( 资料编辑－基板 ) 画面 图 5.4.5-28 选择机种…
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-93

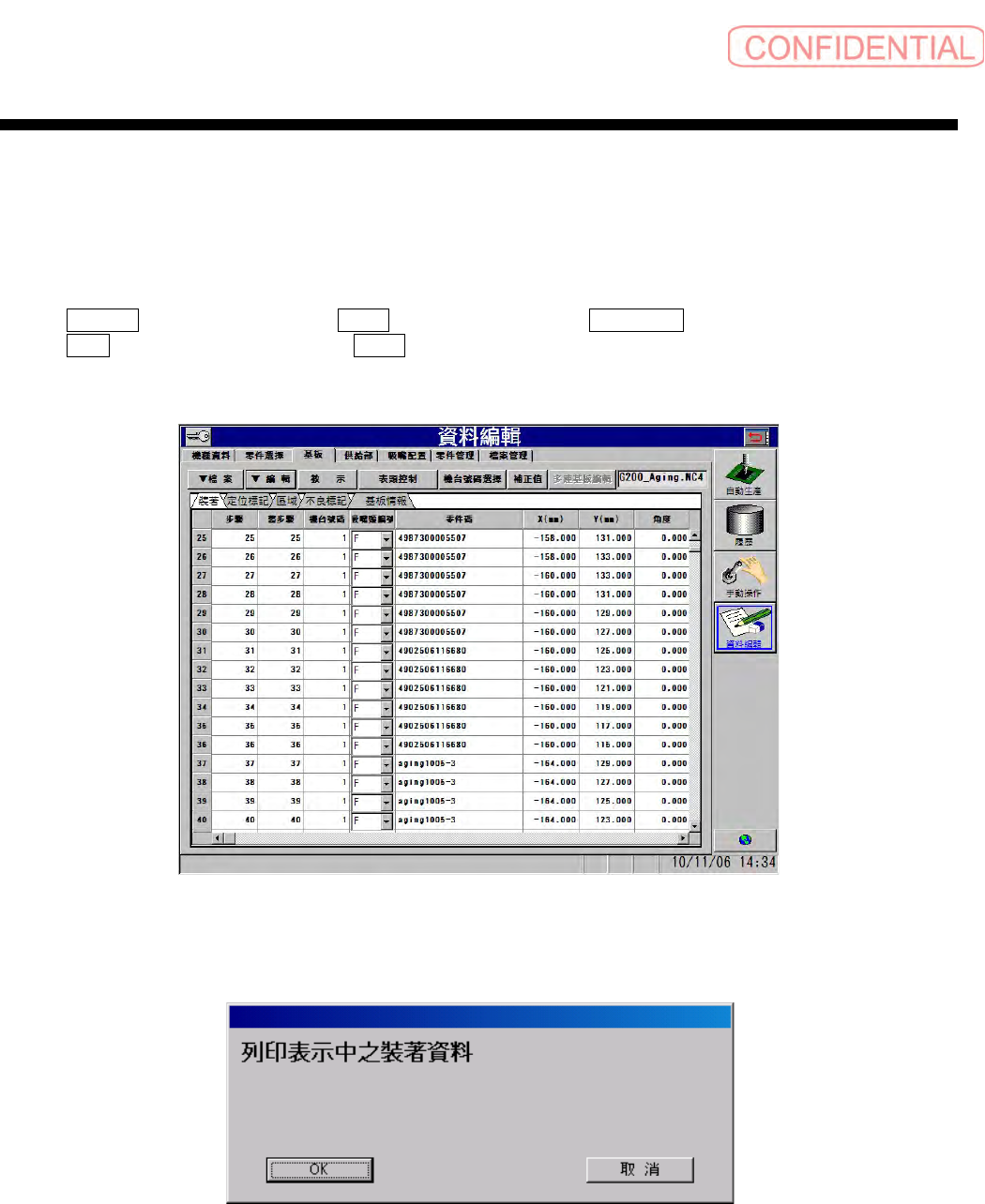

5.4.5.2 参照的内容打印
[ 操作功能 ]
使用于参考的内容印刷时。
不可从后侧进行打印。
[ 操作顺序 ]
按 ▼檔案 ( ▼文件 ) ，请选择 列印 ( 打印 ) ，因表示出 確認訊息 ( 确认信息 ) 对话框，请点
击
OK 钮 , 开始参考的打印。按 取消 ( 取消 ) 钮时，中止打印。
图
5.4.5-25
資料編輯—基板
(
资料编辑－基板
)
画面
图
5.4.5-26
确认讯息对话框
操作篇
5. 资料编集
5-94
电子零件装着机
SI-G200Mk3 (CS)

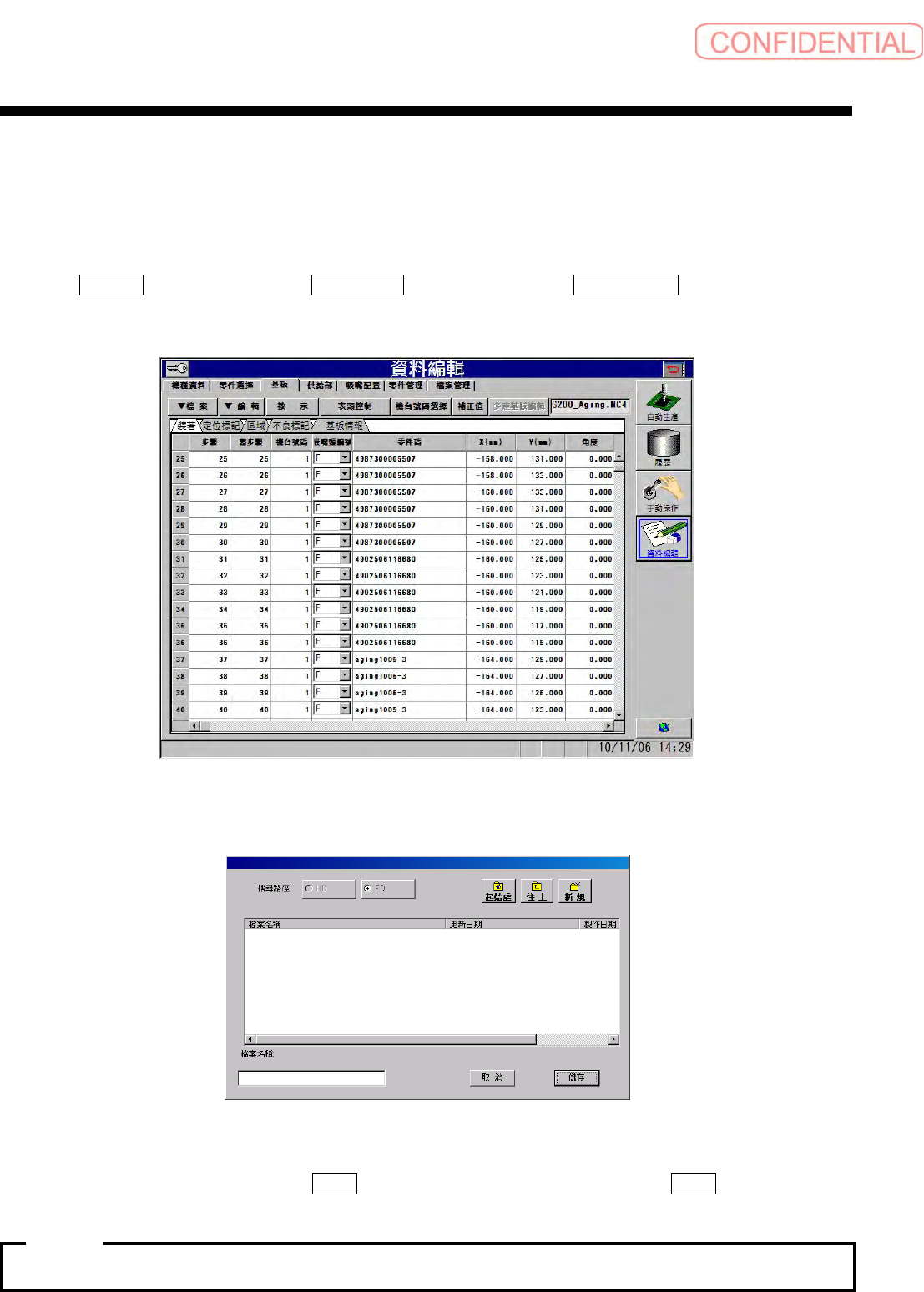

5.4.5.3
参照的内容存储
[ 操作功能 ]
使用于参照的内容存储时。
不可从后侧进行存储。
[ 操作顺序 ]
点击 ▼檔案 ( ▼文件 ) ，请 选 择 Ref. 儲存 (Ref. 储存 ) ，出 现 機種檔選擇 ( 机种文件选择 ) 对
话框。
图
5.4.5-27
資料編輯—基板
(
资料编辑－基板
)
画面
图
5.4.5-28
选择机种文件对话框
设定存储处及文件名称后，点击 儲存 ( 储存 ) 钮，开始参考的储存。点击 取消 ( 取消 ) 钮时中
止存储。
存储处仅为
FD
。
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-95

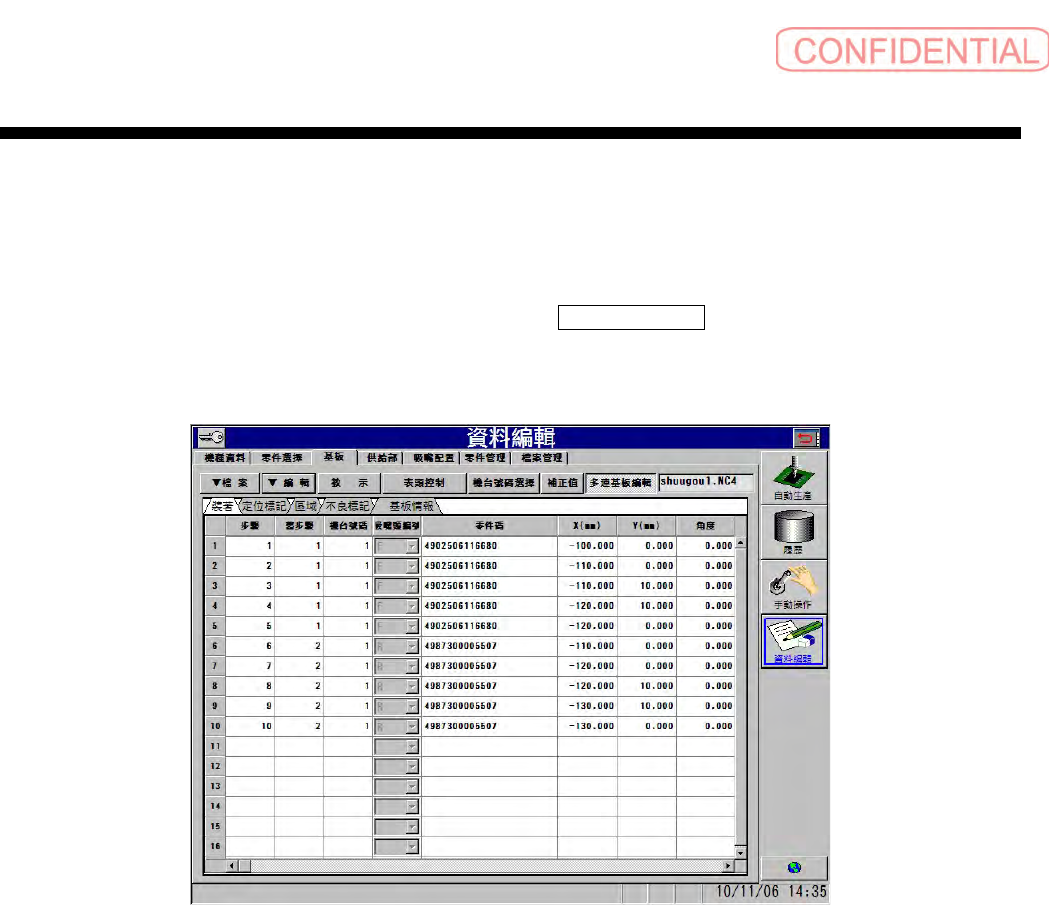

5.4.5.4 多连基板编辑
[ 操作功能 ]
作为多连基板，可以对区域被展开后的基板信息，在收敛状态下进行编辑。
[ 操作顺序 ]
区域被展开，以多连基板被认识的情况下，右上的 多連基板編輯 ( 多连基板编辑 ) 钮为按下的
状态。
图
5.4.5-29
資料編輯—基板
(
资料编辑－基板
)
画面
多連基板編輯模式
(
多连基板编辑模式
)
