操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-25
(46) 焊锡涂布预备参数 : 预备参数。
(47) 电极光泽 : 设定用脚浮起检出来判定脚的光泽。
0: 光泽电极
1: 半光泽电极
2: 非光泽电极
(48)Dark 层级 : 设定脚浮起检出时脚浮起检出装置的 Dark 层级。
设定范围
:1 ～ 4096
(49) 激光功率 : 设定脚浮起检出时脚浮起检出装置的激光功率。
设定范围
:0 ～ 7
(50)AGC:
设定自动增益控制的适用范围。
设定范围
:1 ～ 5
(51)
将脚欠缺作为粗脚处理 ON: 在脚浮起检出当中，设定为将脚欠缺作为粗脚处理。
0: OFF( 不作为粗脚处理 )
1: ON(
作为粗脚处理 )
以上
(7)
、
(10)
～
(15)
、
(23)
～
(35)
、
(37)
～
(51)
的各个项目仅为多功能吸嘴头的动
作
egular
数据。
注意 :
操作篇
5. 资料编集
5-26
电子零件装着机
SI-G200Mk3 (CS)
5.2 机种资料
将与用 SI-G200Mk3 装着零件的基板有关的各种资料综合起来叫做机种文件。这种机种文件按照生
产基板的不同机种制作，在进行生产机种的切换时，指定机种文件执行生产。
机种文件由以下资料构成。
(1) 基板
与生产的基板有关的数据。包括基板的尺寸，要装着的零件和装着位置、吸着顺序、装着顺序、
供给位置、定位标记、不良标记等数据。
(2) 供给部
与生产机种对应的零件供料器的零件供给部上的供料器配置数据。
(3) 吸嘴配置
将零件吸着用的吸嘴连接到吸嘴头时的配置数据。把表示吸嘴形式的认识号码 （吸嘴
ID）用吸
嘴头的配置号码表示。
( 多功能吸嘴头不需要设定 )
(4)
零件选择
生产使用的零件数据。零件资料是在机种资料制作时从零件管理中选择的只用于那种机种的零件
资料。因此不只是零件单独资料，还是依附于机种的资料。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-27
5.2.1 机种文件的新建
在 SI-G200Mk3 下有关零件装着基板的各种资料的编辑，统称为机种文件。此机种文件分别制作生
产的基板机种，生产机种切换时，指定执行机种文件。将基板、供给部、零件选择、吸嘴配置的
4
种类的资料统合为机种文件。
5.2.1.1 文件名的输入操作
有关记载新机种文件的制作方法，一般是在离线状熊下制作机种文件或在新建产生的机种中下载类
似的机种文件，再采用其修正的方法。
[ 操作顺序 ]

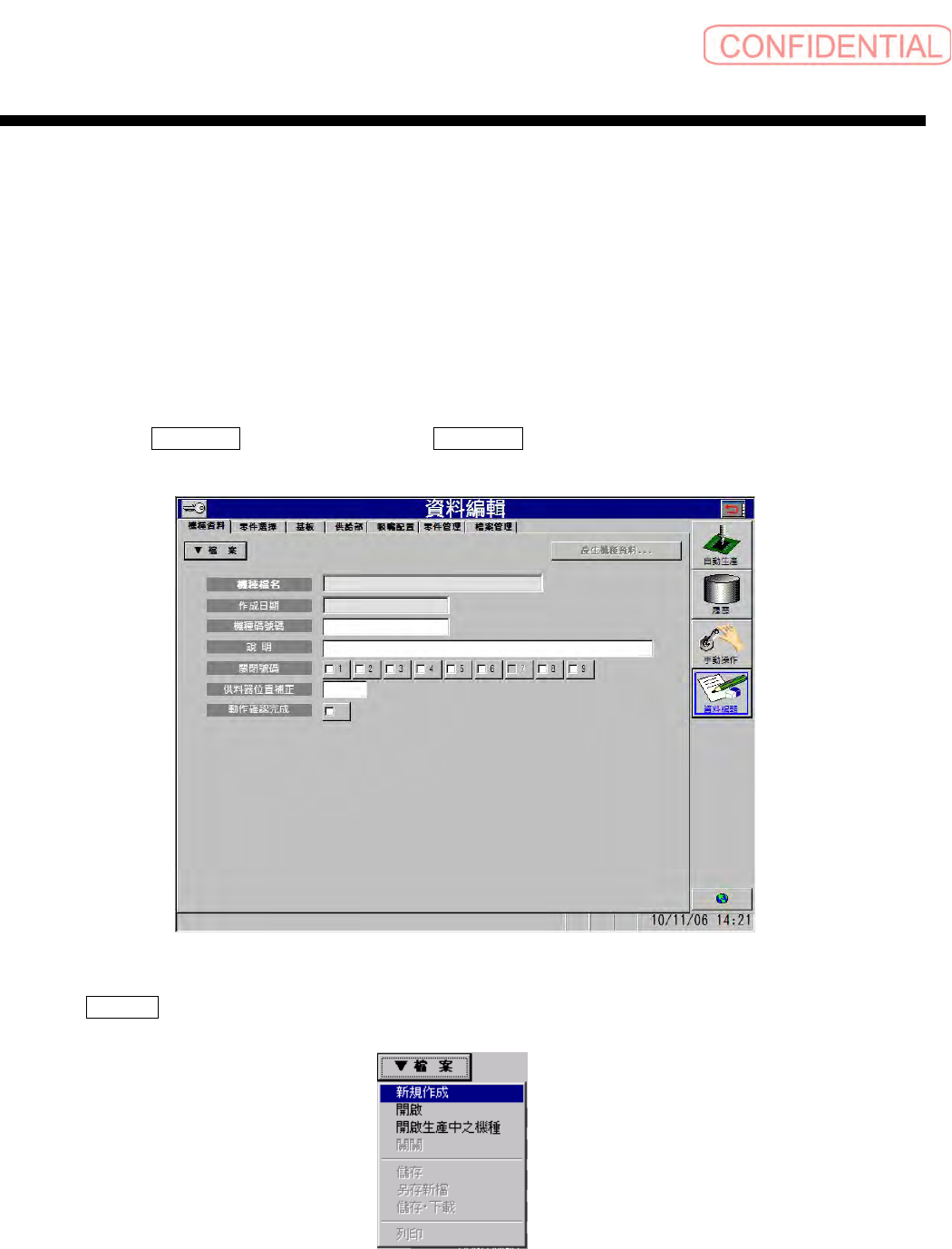

依顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 機種資料 ( 机种资料 ) 标签，会出现以下的画面。
图
5.2.1-1
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
点击 ▼檔案 ( ▼文件 ) 钮。会出现以下的菜单对话框。
图
5.2.1-2
檔案
(
文件
)
画面
