第 2 章 操作顺序书 2- 2. 制造设置菜 单 机械调整的确认项目 No. 控制名称 部位 Bit 装置 判断 方式 向下一 画面转移 1 基板检出传感器 （前 R ） [CAN] (IN) 传送 00,01 BI T01 － 手动 手动 2 基板检出传感器 （前 C ） 00,01 BI T00 3 基板检出传感器 （前 L ） 00,01 BI T08 4 基板检出传感器 （后 R ） [CAN] (IN) 传送 00,01 B…
第
2
章
操作顺序书
2-2. 制造设置菜单
5
根据基板的尺寸触摸 ／ 以调整通道的宽度，触摸［
OK
］。
6
把基板安放到通道的上游侧，触摸［开始运入］。
基板被运入。
7
基板通过时，要确认画面中［基板检出传感器］的显示变为 。
8
按各基板尺寸进行操作顺序
5
～
7
，如没有问题，触摸［调整
OK
］。
于是显示后通道基板检出传感器的调整画面。
注意
•
如果不出现 的显示，请进行以下调整。
－ 传感器灵敏度的调整
－ 传感器光轴的调整
9
后侧通道也与前侧通道相同，以各基板尺寸进行调整。
不方便进行作业时，可以触摸［基准位置］的 / 使基准轨道移动。
后通道的调整完成后，将显示［全部调整完成。］。
10
触摸［调整
OK
］。
自动显示［进度列表］画面，下一个［伺服调整］菜单可开始操作。
32
第
2
章
操作顺序书
2-2. 制造设置菜单
机械调整的确认项目
No.
控制名称
部位
Bit
装置
判断
方式
向下一
画面转移
1
基板检出传感器（前
R
）
[CAN] (IN)
传送
00,01 BIT01
－
手动
手动
2
基板检出传感器（前
C
）
00,01 BIT00
3
基板检出传感器（前
L
）
00,01 BIT08
4
基板检出传感器（后
R
）
[CAN] (IN)
传送
00,01 BIT03
－
手动
手动
5
基板检出传感器（后
C
）
00,01 BIT02
6
基板检出传感器（后
L
）
00,01 BIT09
－
Stage1
结束确认
自动
手动
33
第
2
章
操作顺序书
2-2. 制造设置菜单
2-2-4.
伺服调整
确认轴的伺服参数是否恰当，同时根据需要更改参数以消除轴动作的装置间个体差。
伺服调整通过以下 3 步 Stage 进行作业。
•
Stage1：磁极检测
•
Stage2：暂定原点确定
•
Stage3：伺服器调整
注意
•
如不进行磁极检测就将伺服的电源置于 ON
，轴可能以规定值以上的速度移动，在装
置内引起碰撞。
Stage1
：磁极检测
1
从画面左侧的子菜单中触摸［伺服器调整］。
显示［进度列表］画面。
2
触摸［伺服器调整开始］。

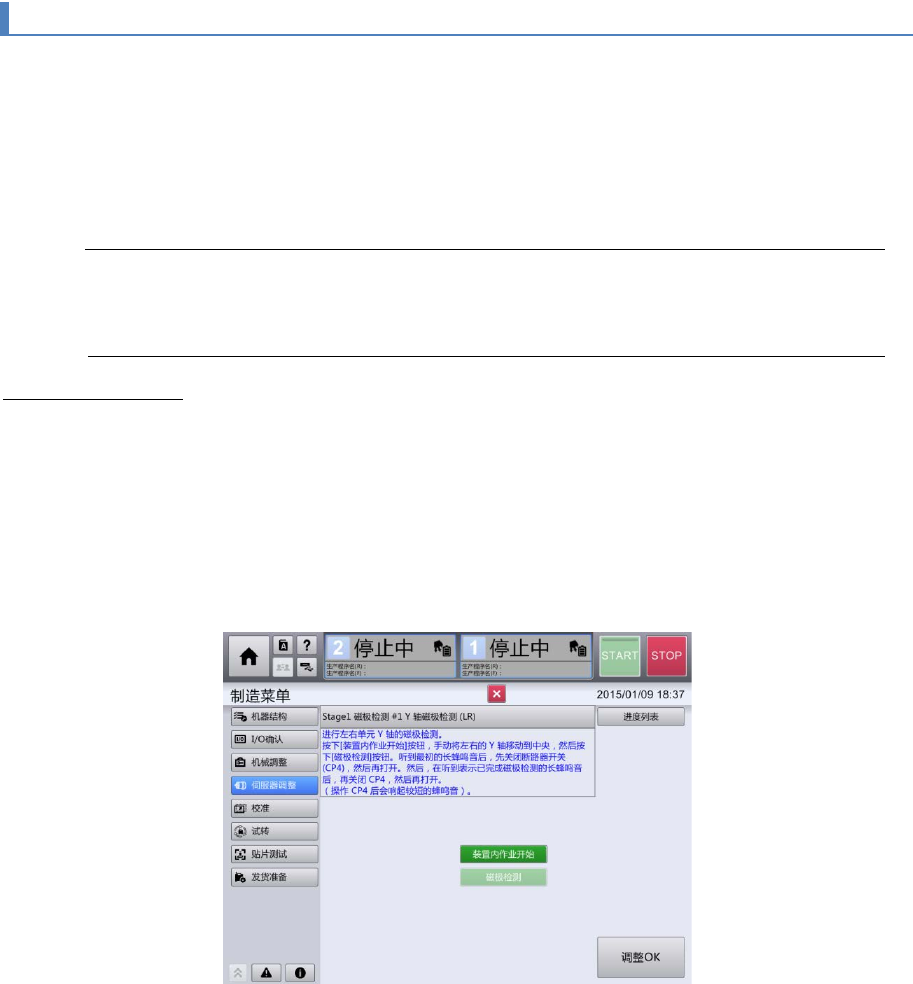

显示如下画面。
3
触摸［装置内作业开始］。
进行左右一次性更换台车下降、前面护罩解除锁定。
4
打开前面护罩，将右侧装置之贴装头机构的
Y
轴以手动方式移动到装置中央部。
5
触摸［磁极检测］。
34
