第 2 章 操作顺序书 2- 5. 配件更换 C AN I/ O 基板 No. 名称 功能 ① CAN I/O 基板 CAN （ Contr ol Area Network ）通信 供料器、传送系 统基板之间的 通信 281
第
2
章
操作顺序书
2-5. 配件更换

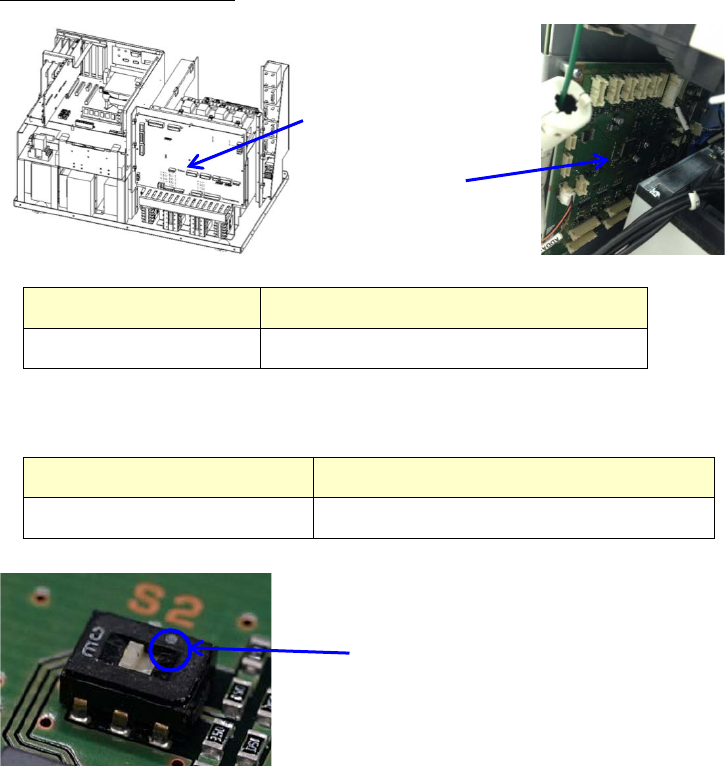

CAN-ADDA
基板的更换
1
在安装新的基板前，请确认以下各点。
名称 确认位置
CAN-ADDA 基板 DIP SW S2 设定为白色标记反侧
名称 功能
CAN-ADDA 基板 从 CAN 通信向串行通信的变换
白色标记
SDIO 基板的背侧
从正面看
280
第
2
章
操作顺序书
2-5. 配件更换

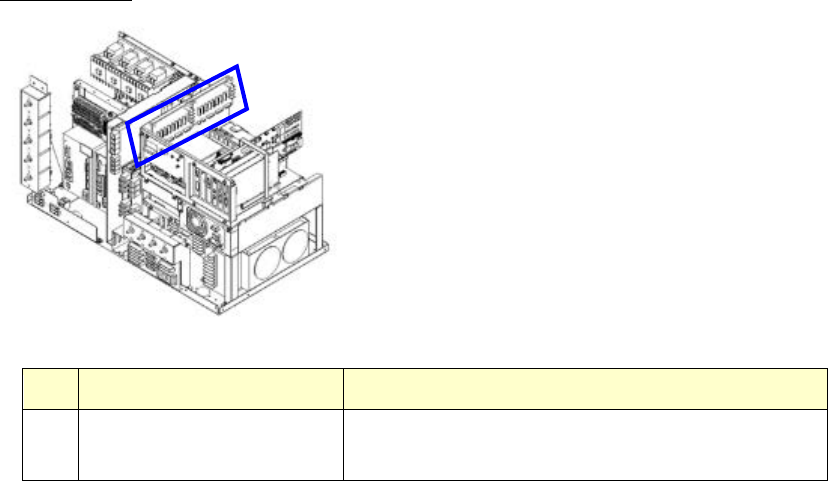

CAN I/O
基板
No.
名称 功能
① CAN I/O 基板 CAN（Control Area Network）通信
供料器、传送系统基板之间的通信
281
第
2
章
操作顺序书
2-5. 配件更换

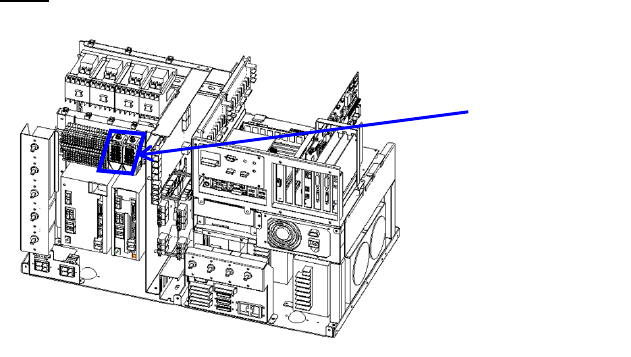

HMS
左侧 Unit2 用
右侧 Unit1 用
282
