第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 确定 H 轴原点 选择［ H 轴原点 ］ ，按 ［个别显示 ］。 有 “ 手动原点设 定操作 ” 和 “ 自动 原点设定操作 ” 这 2 种方法，一般情 况下请准备好 治具实施 “ 自 动原点设定 操作 ” 。 治具 40184958 40
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
10. 按［作业完成］。
11. 按［复归］。
12. 按［完毕］。
39
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

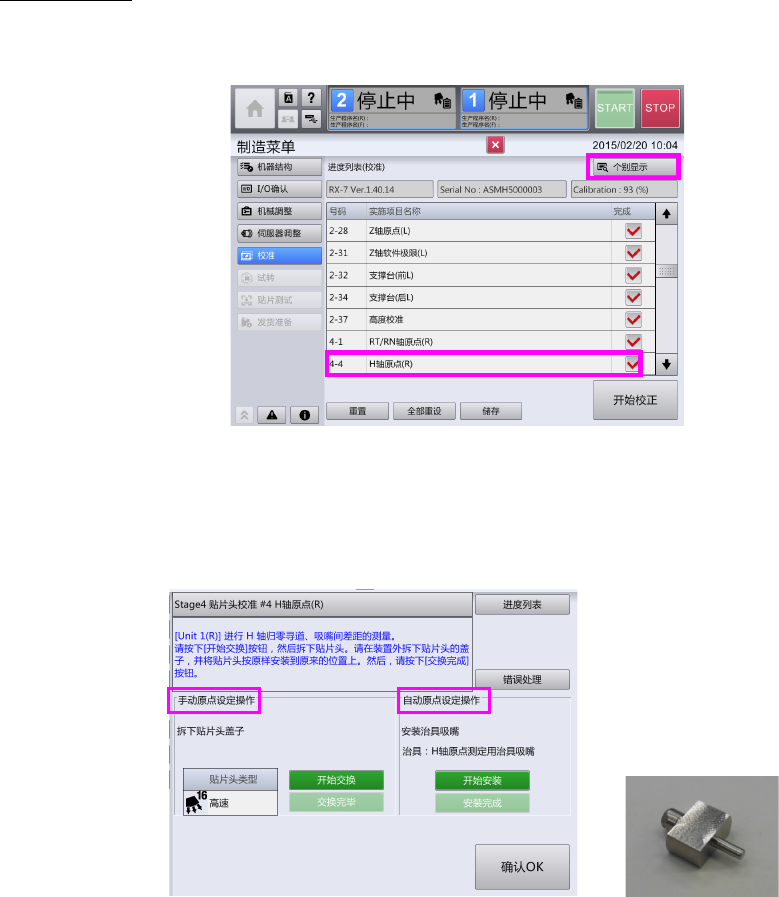

确定 H 轴原点
选择［H 轴原点］，按［个别显示］。
有“手动原点设定操作”和“自动原点设定操作”这 2 种方法，一般情况下请准备好治具实施“自动原点设定
操作”。
治具 40184958
40
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
＜自动原点设定操作时＞
1. 触摸［开始安装］。
2. 安装 16 个治具。
3. 触摸［安装完成］，在恢复动作画面上触摸［恢复］。
4. 触摸［确认 OK］。
5. 触摸［自动原点设定］。
41
