RX-7R_维修手册.pdf - 第328页
第 2 章 操作顺序书 2- 5. 配件更换 支撑电动机的拆卸 1 松开螺丝 ×4 个，卸下工作台装置上部的板。 2 松开联轴节之电动机侧的止动螺丝 ×1 个。 电动机 止动螺丝 254
第
2
章
操作顺序书
2-5. 配件更换
4

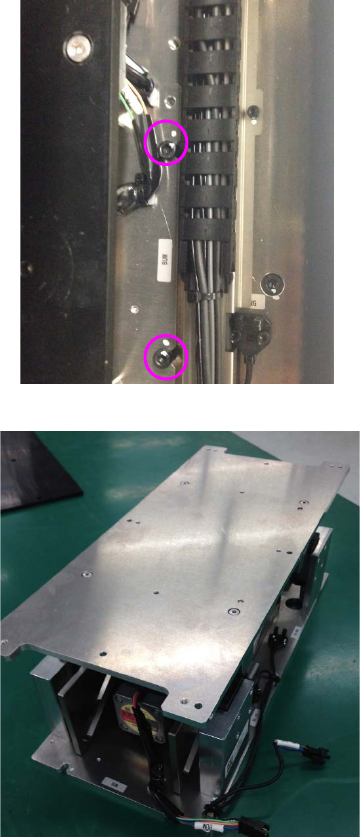

松开支撑台装置的固定螺丝
×4
个，将装置从机器主机体上卸下。（左右各
2
个）
253
第
2
章
操作顺序书
2-5. 配件更换

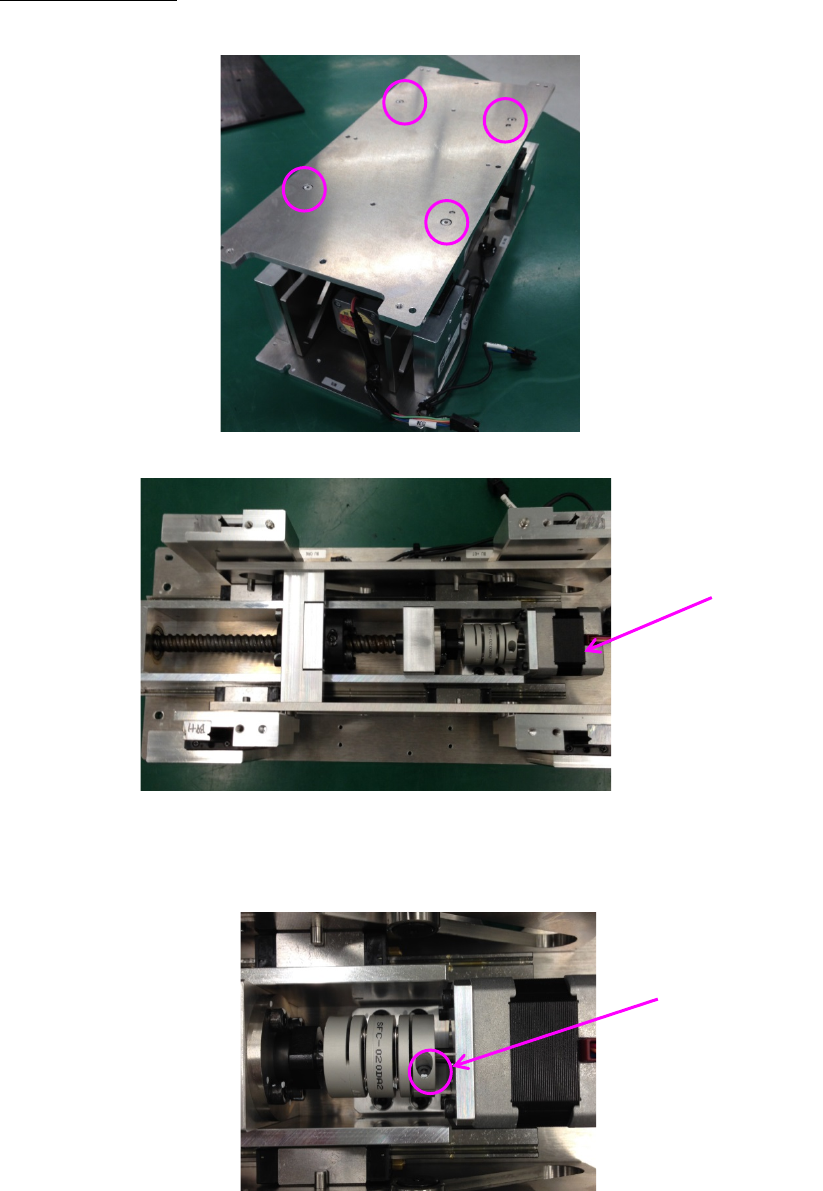

支撑电动机的拆卸
1
松开螺丝
×4
个，卸下工作台装置上部的板。
2
松开联轴节之电动机侧的止动螺丝
×1
个。
电动机
止动螺丝
254
第
2
章
操作顺序书
2-5. 配件更换
3

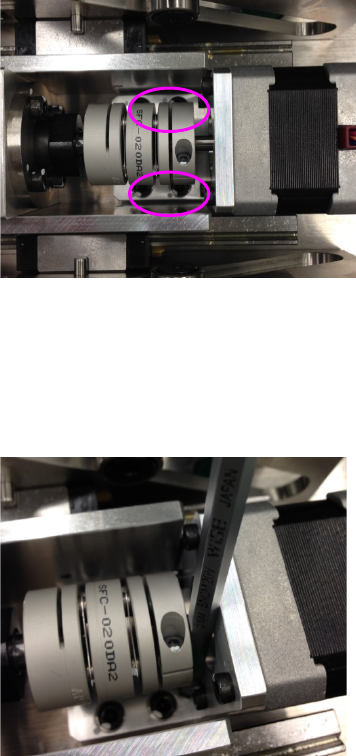

松开电动机托架的固定螺丝
×4
个，连同托架一起拆下电动机。
4
安装电动机时，请在电动机托架固定螺丝临时旋紧的状态下，松开联轴节之滚珠丝杠侧的
螺丝，将联轴节左右移动，在平稳移动的位置上旋紧电动机托架固定螺丝。并且，要固定
联轴节时，请在电动机托架与联轴节之间隙为
5mm
的位置上固定。
255
