第 2 章 操作顺序书 2- 4. 维护 10 按 / 按钮，选择外部输入的设置。 • E- oF ：投光 O FF （出厂时 的设置） • Atch ：全 自动示教 • Ltcp ：极限＋ • Ltc - ： 极限 － • Sgnc ：逻辑设置（限 SELF ） • ChLo ：加载数据库 • ChSA ：保存数据库 • dAdJ ：显示调节 • C.Lc ：锁定复制（限 SELF ） 11 按 SET 按钮确定。 12 按 MO D…
第
2
章
操作顺序书
2-4. 维护
6
按
SET
按钮确定。
7
按
/
按钮，在主显示部显示［
PctL####
］。
“####”内显示当前设置的内容。
8
按
/
按钮，选择投光功率的设置。
•
PctL H-P：投光功率高（出厂时的设置）
•
PctL n-P：投光功率中
•
PctL L-P：投光功率低
•
PctL Auto：饱和补正
9
按
SET
按钮确定。
投光功率的设置显示从闪烁变为亮灯。
10
按
MODE
按钮回到初始画面，结束设置。
设置外部输入（仅限
FX502
）
设置传感器放大器的输入动作。
1
按
MODE
按钮，在
MODE
显示部显示［
PRO
］。
2
按
SET
按钮确定。
3
按
/
按钮，在主显示部显示［
Pro4
］。
4
按
SET
按钮确定。
5
按
/
按钮，在主显示部显示［
Pro1Inpt
］。
6
按
SET
按钮确定。
7
按
/
按钮，在主显示部显示［
Inpt####
］。
“####”内显示当前设置的内容。
8
按
UP/DOWN
按钮，选择［
SELF
］（仅
1
台）或［
ALL
］（全部）。
9
按
SET
按钮确定。
153
第
2
章
操作顺序书
2-4. 维护
10
按
/
按钮，选择外部输入的设置。
•
E-oF：投光 OFF（出厂时的设置）
•
Atch：全自动示教
•
Ltcp：极限＋
•
Ltc-：极限－
•
Sgnc：逻辑设置（限 SELF）
•
ChLo：加载数据库
•
ChSA：保存数据库
•
dAdJ：显示调节
•
C.Lc：锁定复制（限 SELF）
11
按
SET
按钮确定。
12
按
MODE
按钮回到初始画面，结束设置。
154
第
2
章
操作顺序书
2-4. 维护
2-4-6.
真空压力的显示

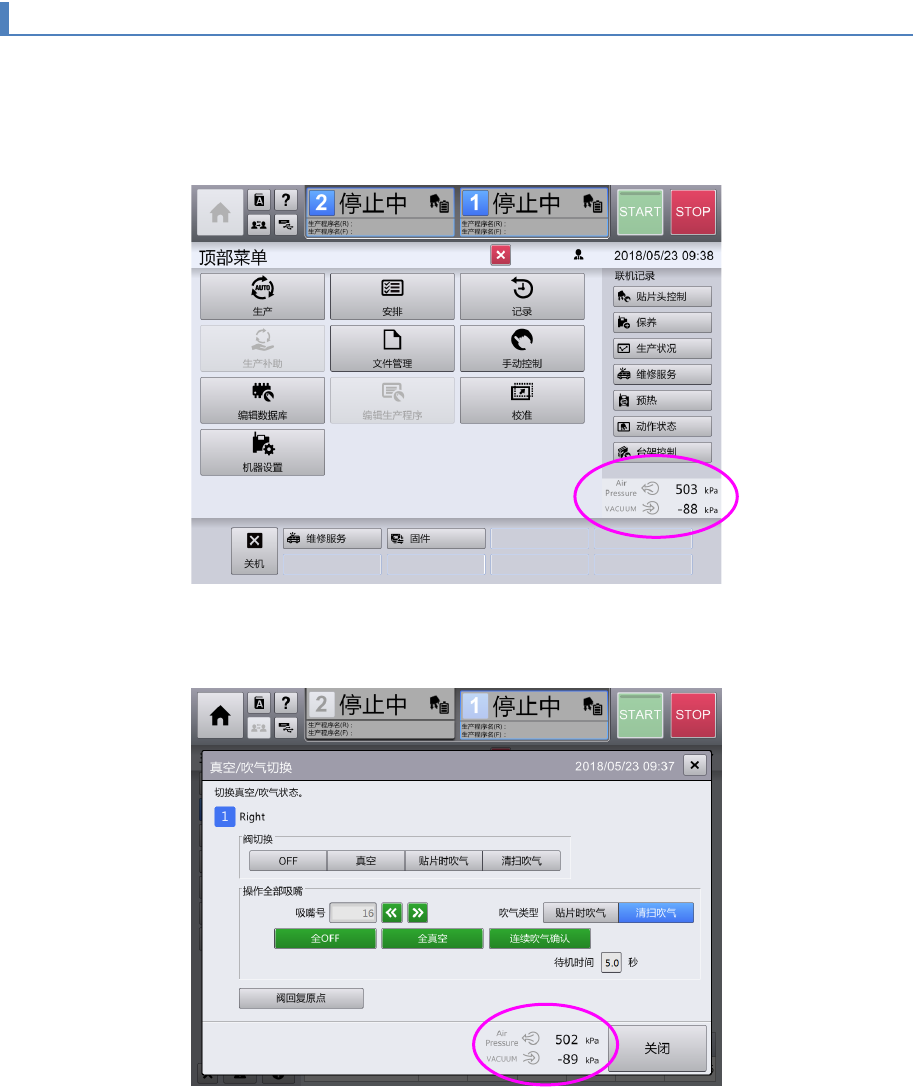

真空压力和正压力的显示如以下画面所示。
无特别设置。
1 顶部菜单画面
2 手动控制＞贴片头控制＞VAC 画面
