第 2 章 操作顺序书 2- 5. 配件更换 2-5- 6 . 更换贴片头单元 要把贴片头单元 从机器中拆下 进行维护时， 或者因为贴 片头装置发生故 障而需要更换 时，拆卸和安 装贴 片头的操作步骤 如下 1. 选择手动控制菜单中的［贴片头控制］，按［贴片头交（更）换］。 2. 切换到贴片头交换菜单后，按［开始贴片头交（更）换］。 3. 按［恢复］。 贴片头单元 将向交（ 更） 换 位置 移动。 257
第
2
章
操作顺序书
2-5. 配件更换

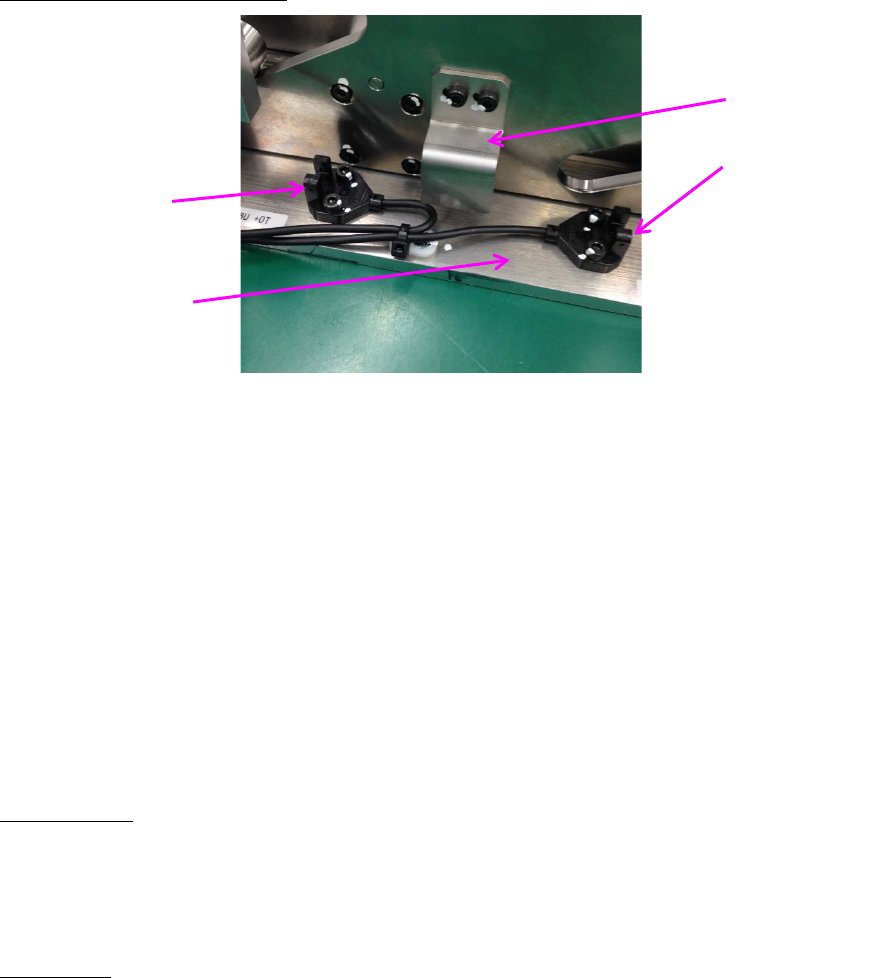

支撑原点、限位传感器的拆卸
1
在装有传感器的支撑基座上标出划线。
（目的在于使传感器的安装位置能够重现）
2
松开传感器安装螺丝
×2
个，卸下传感器。
3
安装时沿划线安装。
4
安装后，将滚珠丝杠左右移动，确认传感器
DOG
与传感器不发生干涉。
安装支撑装置
1
按照与拆卸相反的操作顺序安装到机器上。
校准的实施
1
接通机器的电源，通过用户切换选择
“Service”
。
2
打开校准画面，实施
“
机器调整
”→“
支撑台（后
L
）
”
。
（使用高度
73mm
的治具块规）
限位传感器
限位传感器
支撑基座
传感器 DOG
256
第
2
章
操作顺序书
2-5. 配件更换
2-5-6. 更换贴片头单元
要把贴片头单元从机器中拆下进行维护时，或者因为贴片头装置发生故障而需要更换时，拆卸和安装贴
片头的操作步骤如下

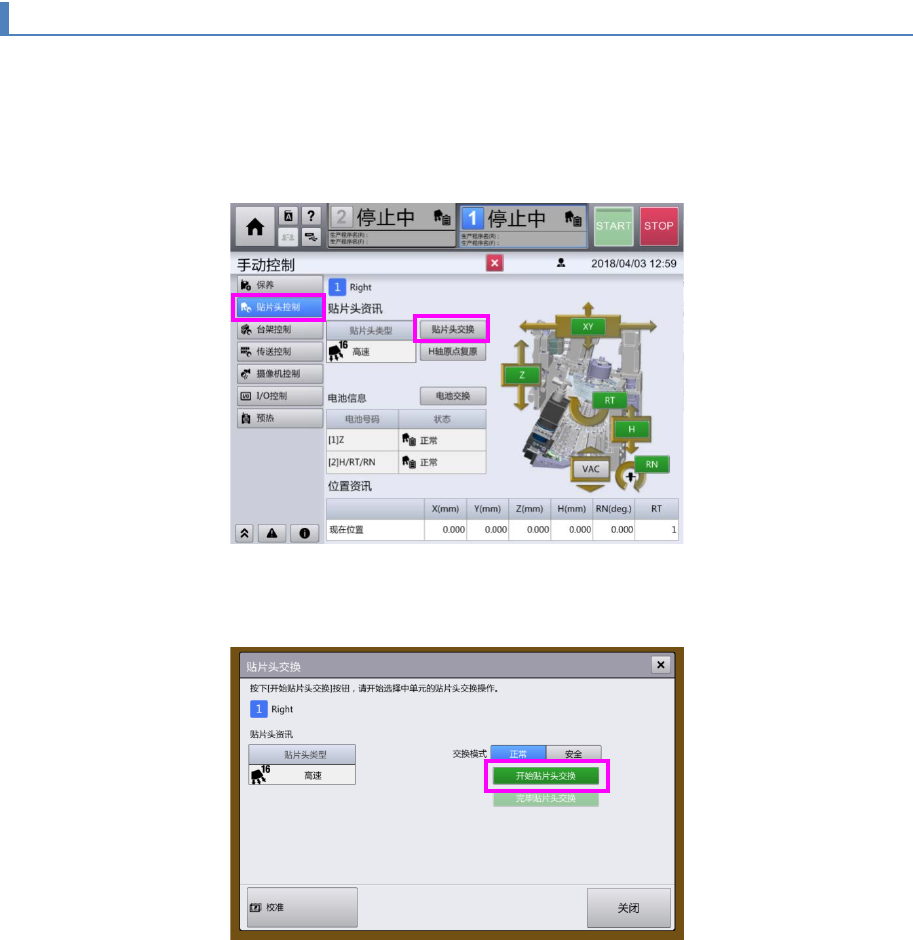

1. 选择手动控制菜单中的［贴片头控制］，按［贴片头交（更）换］。
2. 切换到贴片头交换菜单后，按［开始贴片头交（更）换］。
3. 按［恢复］。
贴片头单元将向交（更）换位置移动。
257
第
2
章
操作顺序书
2-5. 配件更换
4. 贴片头向交（更）换位置移动，切换到下一画面后，请进行贴片头单元的拆卸。
画面左下会显示「请开始贴片头交（更）换操作。」的提示信息。
补充说明 如果显示「存取文件时发生异常」，表明访问贴片头 USB 失败。请重新启动装置，或打
开背面护盖，拔插 PC 单元上的以下红圈部的 USB 线（银色），再次按下“开始贴片头更
换”。
5. 拧松红圆圈处的 4 根固定贴片头单元的螺丝。拧松 4 根蓝色的螺丝。
固定螺丝
贴片头单元左侧面
贴片头单元右侧
面
