第 2 章 操作顺序书 2- 4. 维护 光纤传感器放大器的设定 ※ FX - 501 、 502 实施 ・ 可进行输出动 作设定（入光时 ON 或非入光时 ON ）。 ① 按“ MODE ”，使 成为 < 输出动 作模式 > 。 ② 按“ UP ”或“ DOWN ”， 切换输出动作 。 ③ 按“ SET ”确 定。 < 输出动作模 式 > “ MODE 键 ” MODE 显示灯 ・ L/D （黄色 ）：亮灯 ・…
第
2
章
操作顺序书
2-4. 维护
放大器初始化
※FX-501、502 实施
<
放大器操作部
>
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”，使显示（Pro5）。
按“SET”确定。
③ 按“UP”或“DOWN”，使显示
（Pro5rEST）。
按“SET”确定。
④ 在（yes）的显示闪烁的状态下，按
“SET”确定。
⑤ （- - - -）的显示闪烁 3 次。
⑥ 自动返回<RUN 模式>。
MODE 显示灯
PRO（黄色）：亮灯
在确定之前闪烁显示
自动
<RUN 模式>
165
第
2
章
操作顺序书
2-4. 维护
光纤传感器放大器的设定
※FX-501、502 实施
・可进行输出动作设定（入光时 ON 或非入光时 ON）。
① 按“MODE”，使成为<输出动作模式>。
② 按“UP”或“DOWN”，切换输出动作。
③ 按“SET”确定。
<
输出动作模式
>
“MODE 键”
MODE 显示灯 ・L/D（黄色）：亮灯
・初始状态是
（入光时 ON）。
“UP 键”
“SET 键”
闪烁。
166
第
2
章
操作顺序书
2-4. 维护

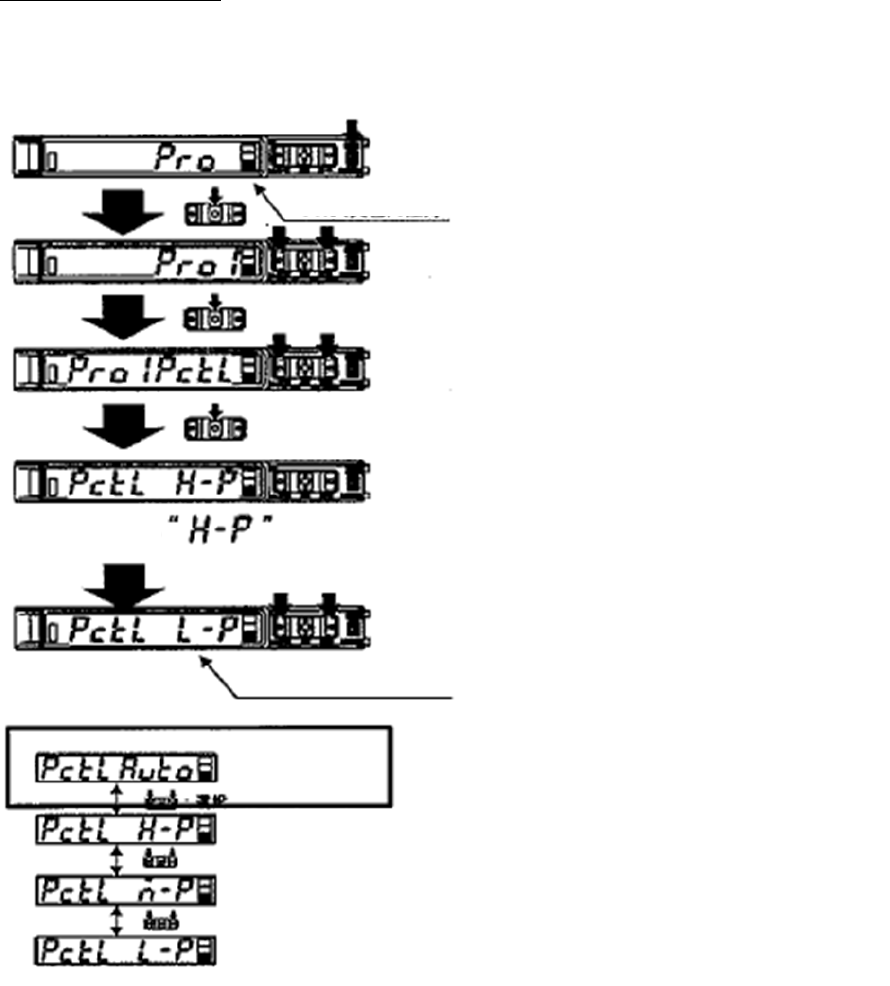

投光功率设定操作顺序
※FX-501、502 实施
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro1），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro1Pctl），按“SET”确定。
④ 按“UP”或“DOWN”，使成为
（Pctl※※※※）的显示。
※将显示当前所设定的内容。（初始状态
为“H-P”）
⑤ 按“UP”或“DOWN”，选择投光功率，按
“SET”键确定。
MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
饱和补偿
投光功率高
（初始状态）
投光功率中
投光功率低
167
