第
2
章
操作顺序书
2-5. 配件更换
拆卸
1

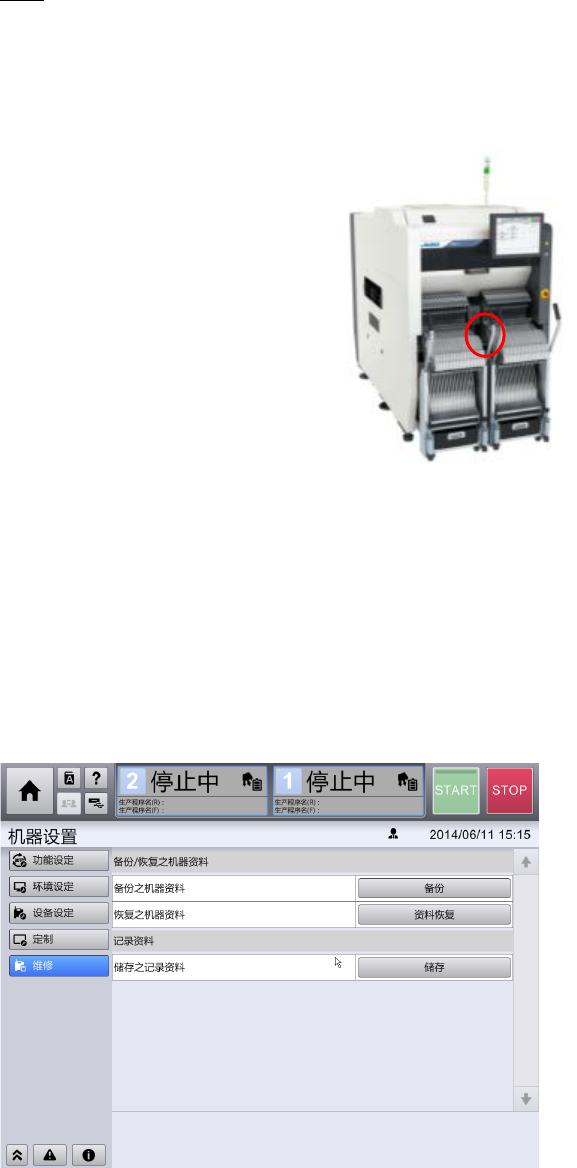

保存机器数据
① 准备 USB，插入主机体。
② 保存机器数据。
从操作画面转移到机器设定，向“维修”画面切换，保存机器数据。
保存结束后，请保管好 USB。
把 USB 插入装置主体的 USB 端口
218
第
2
章
操作顺序书
2-5. 配件更换

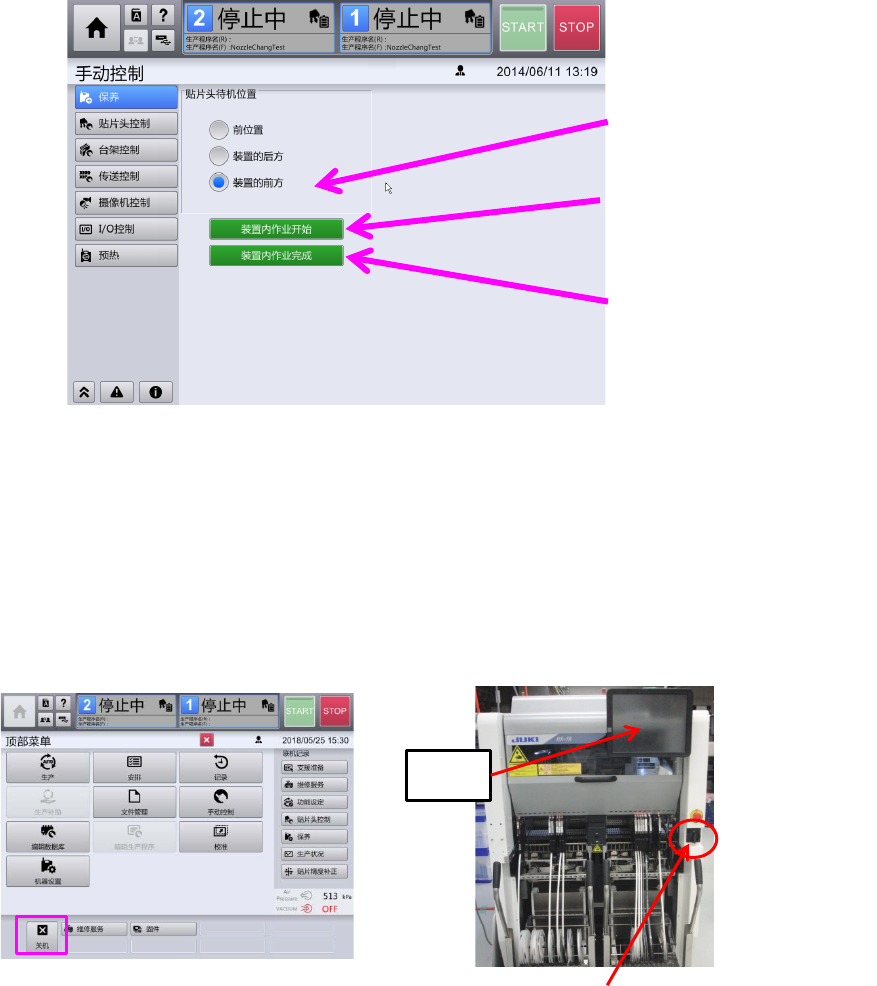

2
把要更换
X
轴滚珠丝杠的
Unit
移动到装置背面侧（身前侧）
① 以手动操作使该 Unit 向身前一侧移动。
3
触摸顶部菜单的“关机”，将电源置于
OFF
。
装置的画面消失后，把前侧右边的断路器置于
OFF
。
顶部菜单
断路器
4
卸下主机体背面侧的护罩，从背面侧进行作业
选择“装置的前方”
选择移动方向后，
选择“装置内作业开始”
Unit 移动完成后，
选择“装置内作业完成”
画面
219
第
2
章
操作顺序书
2-5. 配件更换

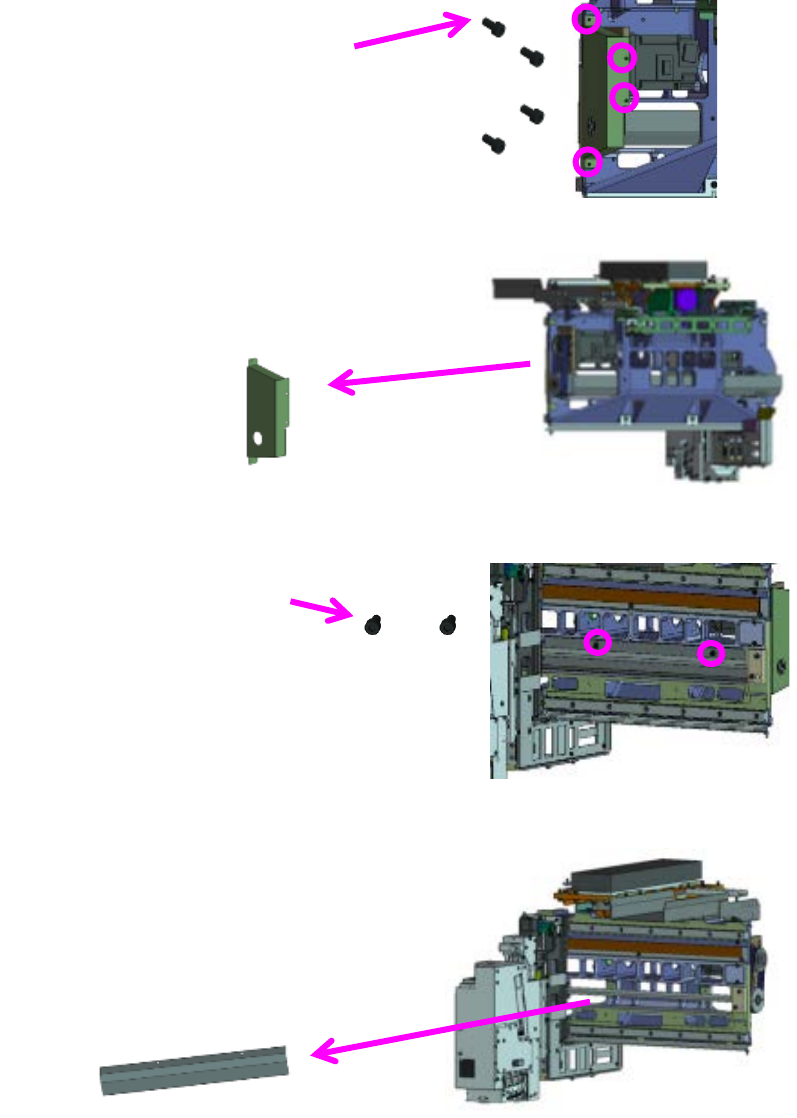

5
卸下
X
轴滚珠丝杠
/
正时皮带护罩
① 拆下护罩的 4 处安装螺丝
② 卸下护罩
③ 拆下滚珠丝杠护罩安装螺丝
④ 卸下护罩
⑤ 护罩的拆卸完成
卸下正时皮带护罩
卸下滚珠丝杠护罩
拆下护罩的 4 个安装螺丝
CP3×6 4 个
拆下护罩的 2 个安装螺丝
CP4×8 2 个
220
