RX-7R_维修手册.pdf - 第37页
第 1 章 作 业顺 序书 1-6. MC3 Sub 固件的 版本升级 5. 将 M onitor 休眠。 1) 在排错控制台画 面中输入「 9 」 ( 按下 En ter) →「 74 」 ( 按下 Enter) ，将 Monitor 休眠。 2) 在排错控制台画 面中输入「 99 」 ( 按下 E nter) ，即 返回。 6. 进行版本升级。 1) 在排错控制台画 面中输入「 7 」 ( 按下 Enter) →「 99 」 ( 按…
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级
2) 在排错控制台画面中输入「999」(按下 Enter)→「999」(按下 Enter)，将画面返回。
4.
准备写入的文件。
将保存有用于版本升级软件的 USB 存储器，插入本机的 USB 存储设备插口。
把写入的文件 (MC3SUB.mot) 通过 USB 存储器复制到指定的文件夹。
复制目标文件夹的路径为「D:\asm\Temp\AsmIntime」。
30
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级

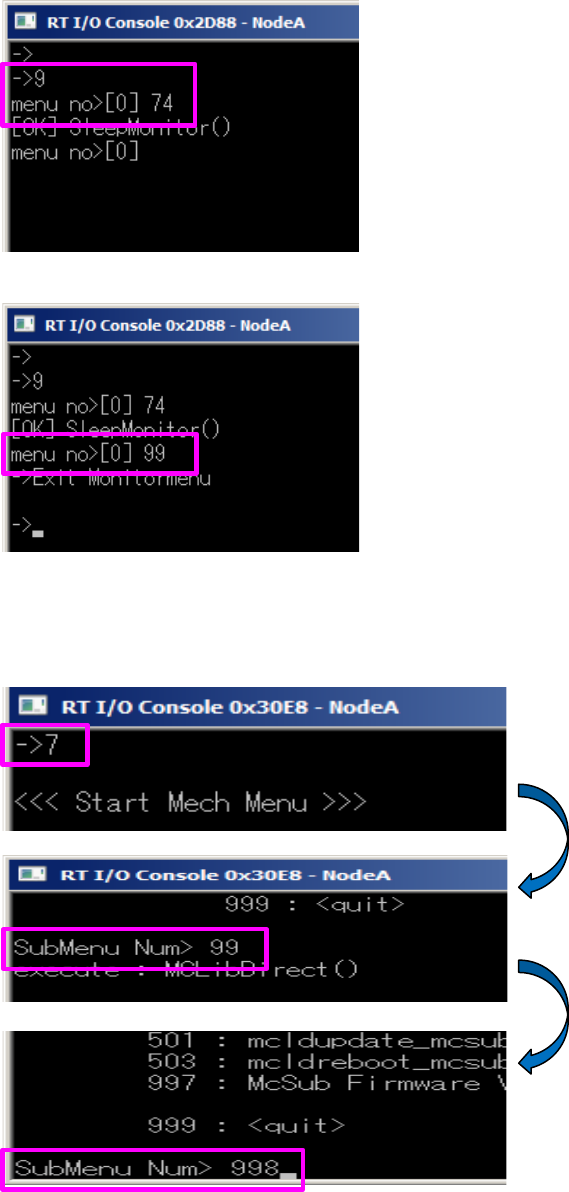

5.
将
Monitor
休眠。
1) 在排错控制台画面中输入「9」(按下 Enter)→「74」(按下 Enter)，将 Monitor 休眠。
2) 在排错控制台画面中输入「99」(按下 Enter)，即返回。
6.
进行版本升级。
1) 在排错控制台画面中输入「7」(按下 Enter)→「99」(按下 Enter)→「998」(按下 Enter)。
31
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级

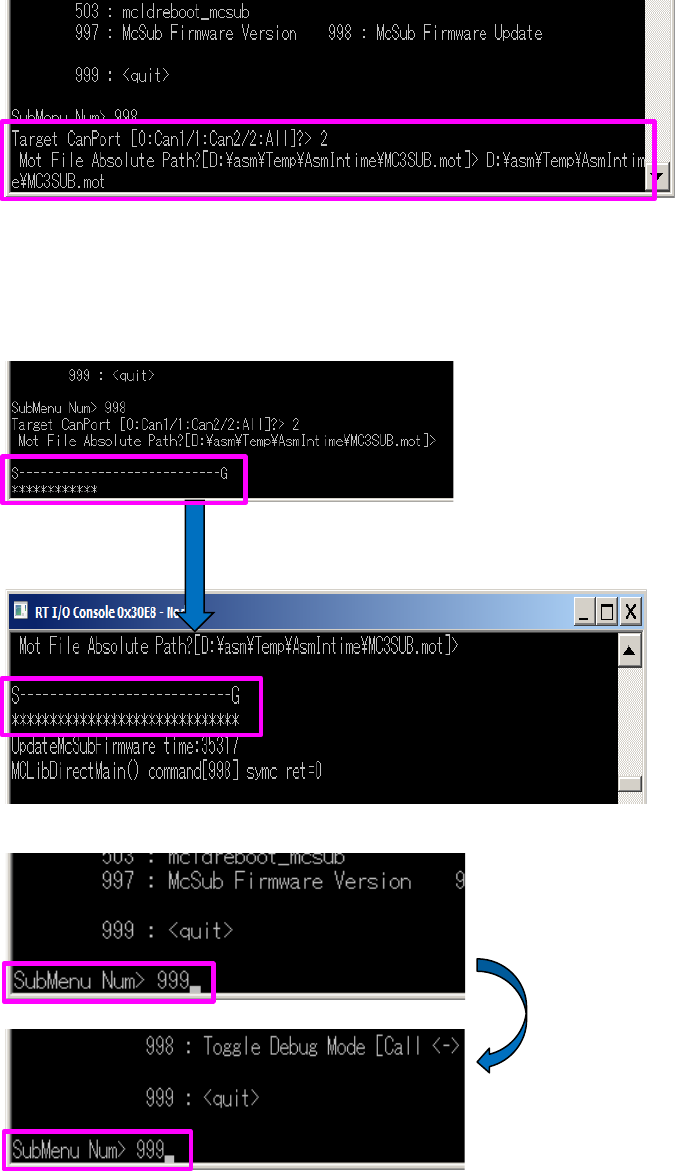

2) 按照排错控制台画面中画面的显示，输入如下内容。
Target CanPort [0:Can1/1:Can2/2:All]?>2
Mot File Absolute Path?[D:¥asm¥Temp¥AsmIntime¥MC3SUB.mot]>
D:¥asm¥Temp¥AsmIntime¥MC3SUB.mot
输入后即开始版本升级。
等待显示版本升级完成画面。
开始写入
写入完成
3) 在排错控制台画面中输入「999」(按下 Enter)→「999」(按下 Enter)，画面即返回。
32
