第 1 章 作业顺序书
1-4. 系统软件的版本升级
12.

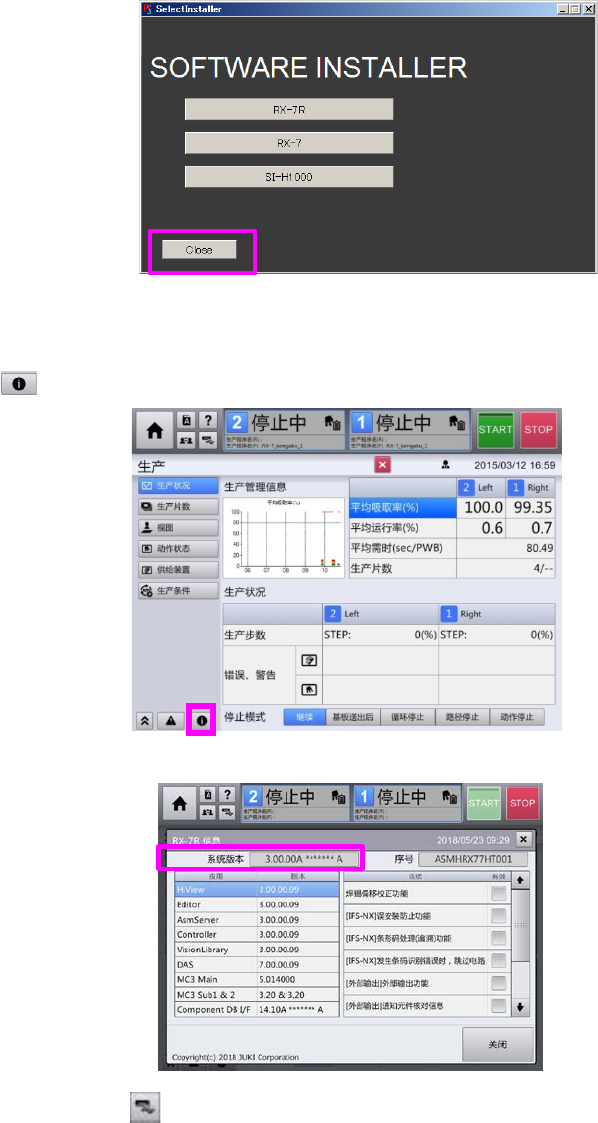

显示安装程序对话框后，按［Close］。
机器关机后，将会自动开始重新启动，在重新启动的过程中机器的电源将会关闭。
13.
按电源按钮，启动机器。
启动后，会显示报警，这是版本升级时必然显示的报警，因此没有问题。请关闭报警。
14.
按
按钮，显示 RX-7R 的信息画面。
15.
请确认已转换为版本升级后的版本。
16.
触摸共通面板的
，拔出 USB 存储器。
15
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
1-5.
各种固件升级的汇总
1-5-1.
在装置画面升级
从装置维修服务菜单的固件画面，可以对以下的固件进行升级。
1) 搬送固件（搬送、支撑台、宽度调整）
2) MC3 Sub 固件
3) 供料器固件（EF 供料器、RF 供料器）
4) 台架固件（EF 台架、RF 台架）
注意：
①
在需要同时实施搬送、MC3SUB、MC3MAIN 的固件更新时，
请务必按照 1）搬送⇒2）MC3 Sub⇒3）MC3 Main 的顺序执行
。
在执行 MC3 Main 的更新时，需要进行串口电缆等的准备。请务必确认「1-5-2 MC3Main
升级的事先准备」的必要事项。
② 需要同时实施上述 1）及 2）时，请在两个固件全都更新之后，再重新启动装置。
③ 要重新启动装置，执行 1）及 2）其中任意之一的固件更新时，从固件画面会显示其他的菜
单画面，显示「关机确认」对话框。有关「关机确认」对话框的操作详细，请参照 1-6 和 1-
7。

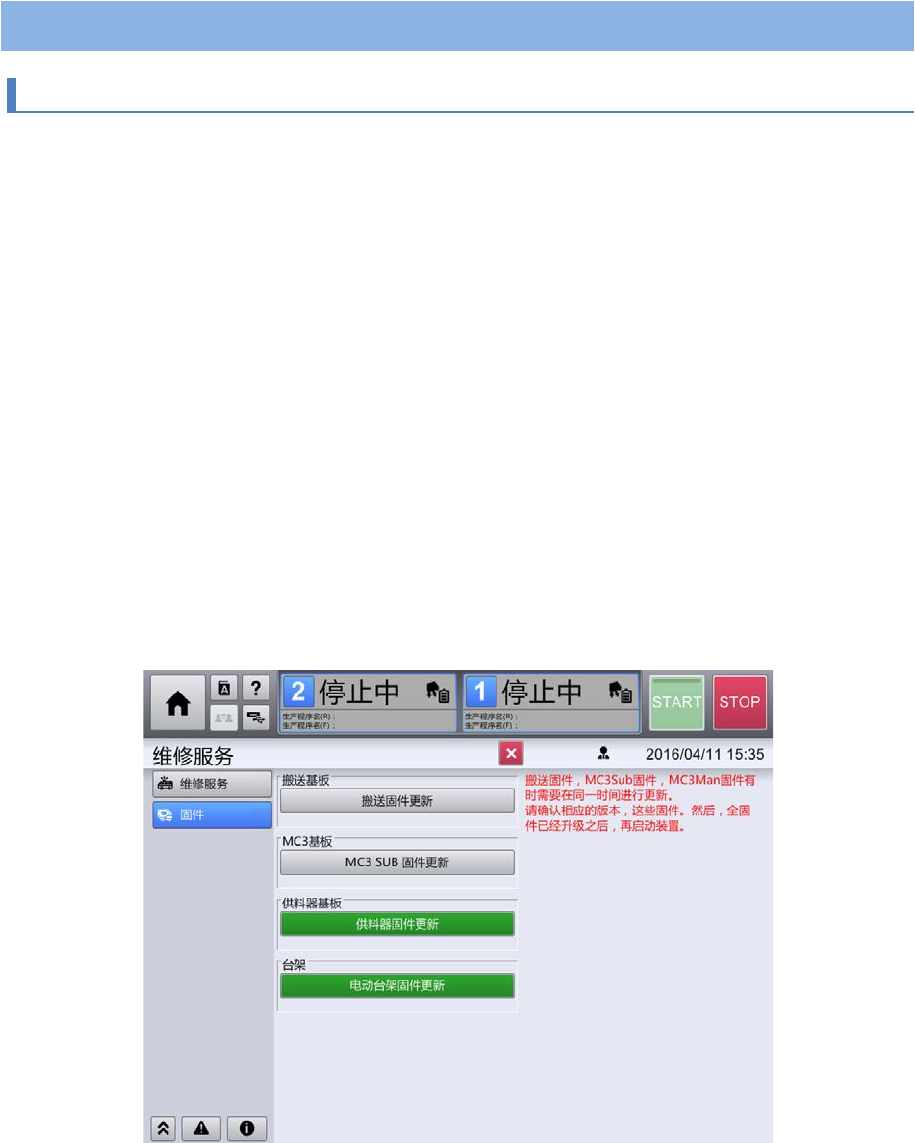

固件的画面如下所示。
16
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
1-5-2. MC3Main
升级的事先准备
装置到 MC3 Main 基板，没有能够直接连接的串行通信端口，因此只有对 MC3 Main 的固件，会另行
提供升级用工具。需要在升级之前事先准备以下的物品。
串行交叉电缆 (D-sub 9pin 插座)
USB 串行变换电缆 (RS-232C)
更新用 PC
USB 存储器
1-5-3.
确认各固件的升级结果

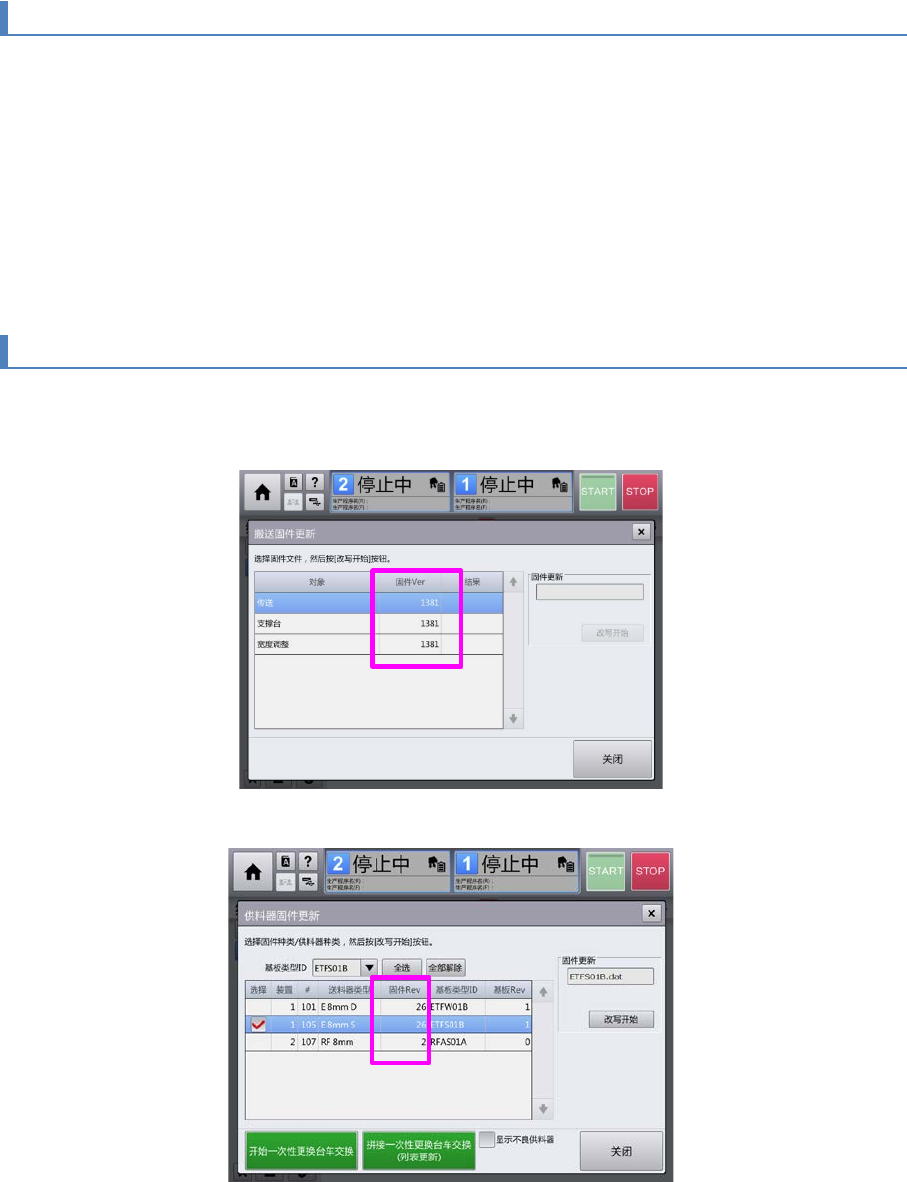

1)
搬送固件（搬送、支撑台、宽度调整）
完成升级，请在装置再启动后确认以下画面。
2)
供料器固件（EF 供料器、RF 供料器）
