第 2 章 操作顺序书 2- 5. 配件更换 2-5- 4 . 切带机装置更换要领 2-5-4-1 总括交换推车 必需工具 ・ 六角扳手 ・ ＋字螺丝刀 拆卸 1 以手动操作把台车从机器上卸下，拆掉下面照片中的护罩。 （ ※ 如使用机械开关等強制性从机器中卸下台车时，切带机的刀刃将变为打开状态，非常危险。请 务必用上述的方 法从机器中卸 下台车。） 护罩 螺丝 ×4 237
第
2
章
操作顺序书
2-5. 配件更换
21
更换
X
轴滚珠丝杠后的校准
① 参照维修手册项目
・调整
X
轴伺服
・测定
XY
校准
_
基准标记位置
・
XY
校准
_XY
软件极限
・装置内校准
_
安装行程调整
・装置内校准
_
按分度转写
・安装测试
_
按角度修正转写（
Z=0,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=0,100%
）
・安装测试
_
按角度修正转写（
Z=2,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=2,100%
）
・安装测试
_
按角度修正转写（
Z=4,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=4,100%
）
应进行上述项目的校准
236
第
2
章
操作顺序书
2-5. 配件更换
2-5-4.
切带机装置更换要领
2-5-4-1 总括交换推车
必需工具
・六角扳手
・＋字螺丝刀
拆卸
1
以手动操作把台车从机器上卸下，拆掉下面照片中的护罩。
（※如使用机械开关等強制性从机器中卸下台车时，切带机的刀刃将变为打开状态，非常危险。请
务必用上述的方法从机器中卸下台车。）
护罩
螺丝×4
237
第
2
章
操作顺序书
2-5. 配件更换

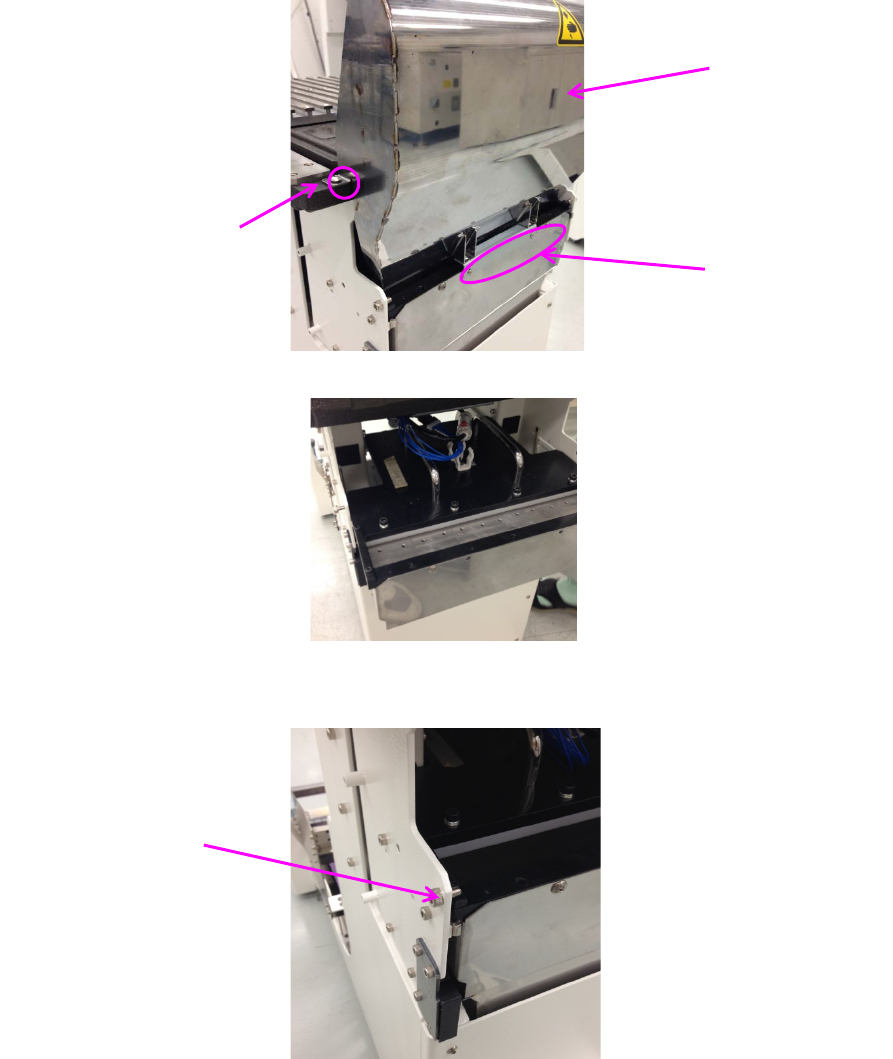

2
取下下部的
4
个螺丝，卸下导带装置。
3
拆下扣住切带机装置的螺丝
×2
个。
螺丝×2（两侧）
导带装置
螺丝×2（反向侧也有）
螺丝×2
238
