第 2 章 操作顺序书 2- 5. 配件更换 CONT COMPLE 基板 1 在安装新的基板前，请确认以下各点。 名称 SW100 SW102 CNT3 仅 2 ON 仅 1 O FF CNT2 仅 2 ON 仅 3 O FF CNT1 仅 2 ON 仅 3 O FF No. 名称 功能 ① CONT C OM PLE （ CNT3 ） Backup 控制基板 ② CONT C OM PLE （ CNT2 ） 宽度调整控制基 板 ③ …
第
2
章
操作顺序书
2-5. 配件更换
传送系统驱动器
1
在安装新的基板前，请确认以下各点。
各
DRV SW1
各
DRV STEP SW
各
DRV RUN SW
1, 2, 3, 4: ON
5, 6: OFF
0
F
No.
名称 功能
① 驱动器基板（DRV1） 搬送电动机（FR）
② 驱动器基板（DRV2） 搬送电动机（RR）
③ 驱动器基板（DRV3） 搬送电动机（RL）
④ 驱动器基板（DRV4） 搬送电动机（FL）
⑤ 驱动器基板（DRV5） 宽度调整电动机（F）
⑥ 驱动器基板（DRV6） 宽度调整电动机（R）
⑦ 驱动器基板（DRV7） Backup 电动机（FR）
⑧ 驱动器基板（DRV8） Backup 电动机（RR）
⑨ 驱动器基板（DRV9） Backup 电动机（FL）
⑩ 驱动器基板（DRV10） Backup 电动机（RL）
①
②
③
④
⑤
⑥
⑦
⑧
⑩
⑨
285
第
2
章
操作顺序书
2-5. 配件更换

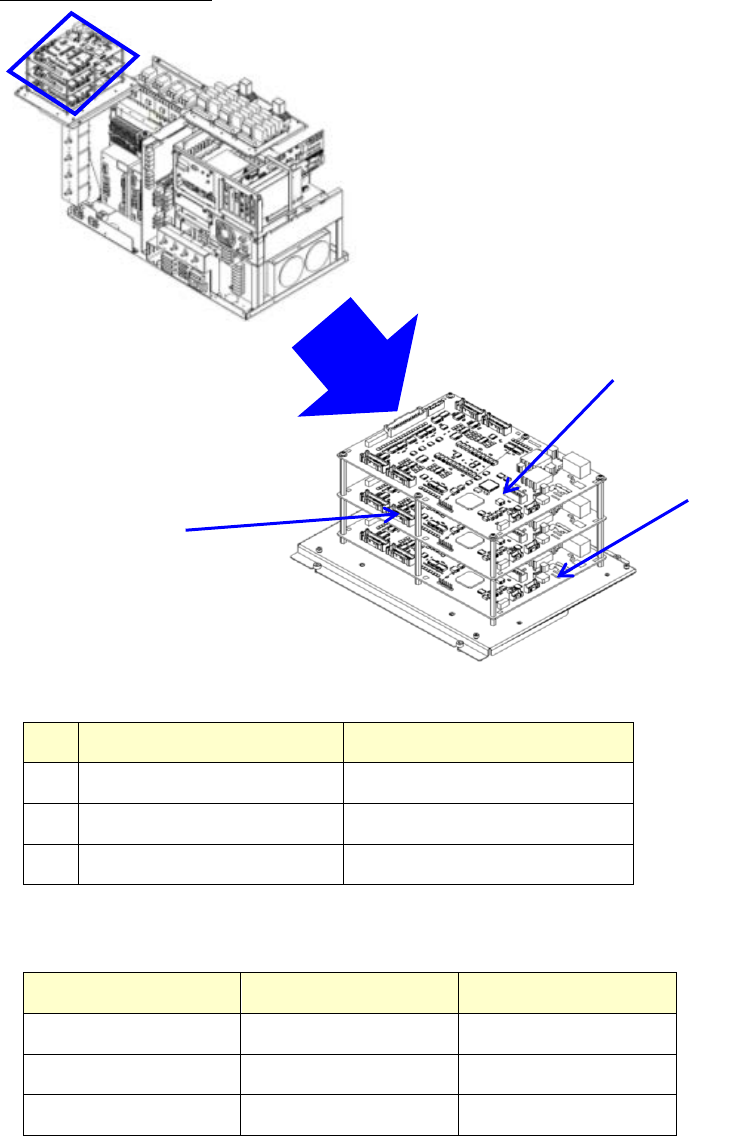

CONT COMPLE
基板
1
在安装新的基板前，请确认以下各点。
名称
SW100 SW102
CNT3
仅 2 ON 仅 1 OFF
CNT2
仅 2 ON 仅 3 OFF
CNT1
仅 2 ON 仅 3 OFF
No.
名称 功能
① CONT COMPLE（CNT3） Backup 控制基板
② CONT COMPLE（CNT2） 宽度调整控制基板
③ CONT COMPLE（CNT1） 搬送控制基板
①
②
③
286
第
2
章
操作顺序书
2-5. 配件更换

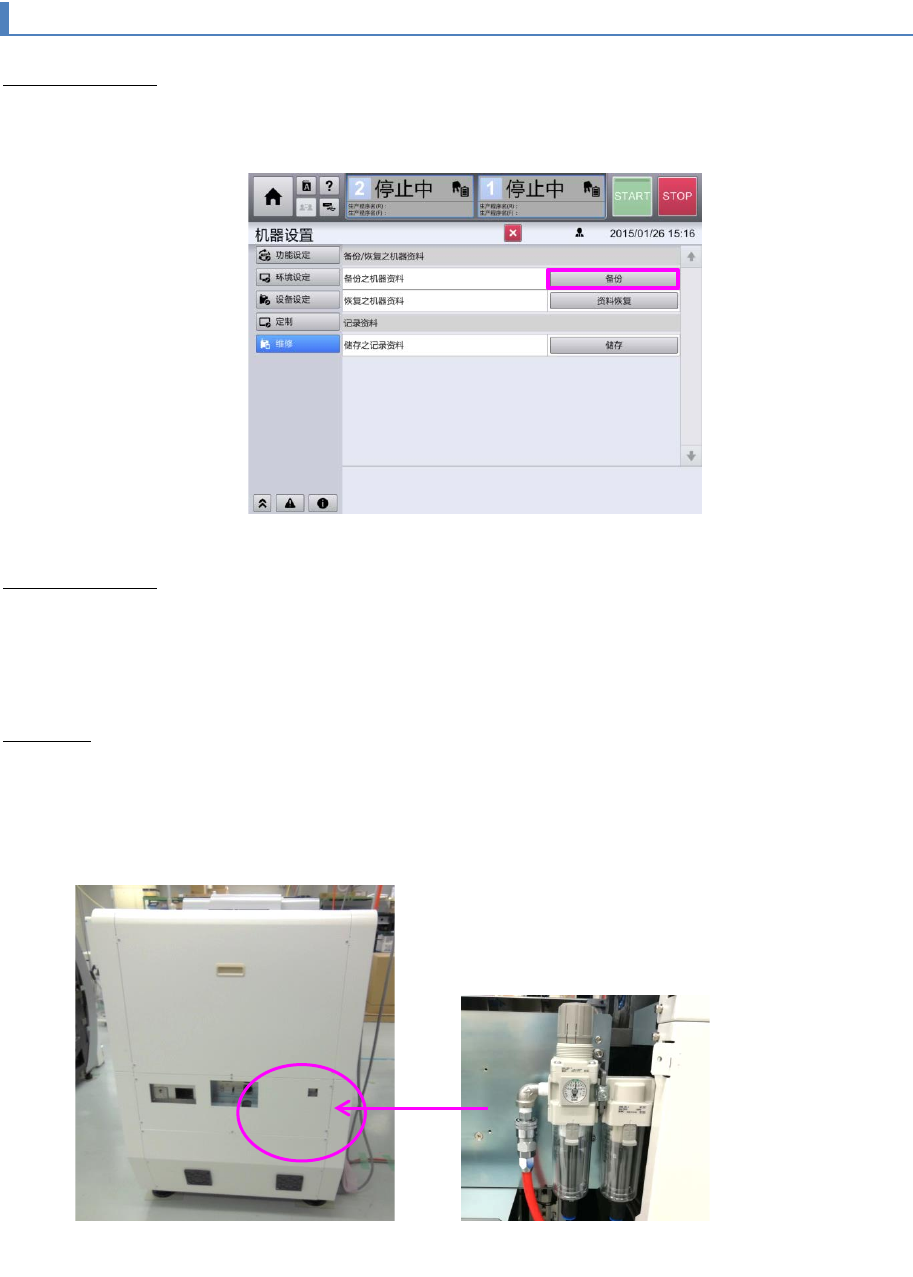

2-5-9. 更换 Z 轴马达
机器数据的备份
1 显示机器设置菜单，将机器数据备份到 USB。
拆卸贴片头单元
关于贴片头装置的拆卸，请参照 2-5-6 更换贴片头单元的１～８。
请保持贴片头单元拆下的状态。
事先准备
1 拉出台车，关闭机器的电源后，关闭主断路器。
2
拆下背面的护罩。
3 请用手移动 X 轴框架，移动到易于操作的位置。
287
