第 2 章 操作顺序书 2- 4. 维护 放大器初始化 ※ FX - 501 、 502 实施 < 放大器操作 部 > ① 按“ MODE ”使成 为 <PRO 模式 > ，按“ SET ” 确定。 ② 按“ UP ”或 “ DOWN ”， 使显示（ Pro5 ）。 按“ SET ”确定 。 ③ 按“ UP ”或 “ DOWN ”， 使显示 （ Pro5rEST ）。 按“ SET ”确定 。 ④ 在（ yes …
第
2
章
操作顺序书
2-4. 维护

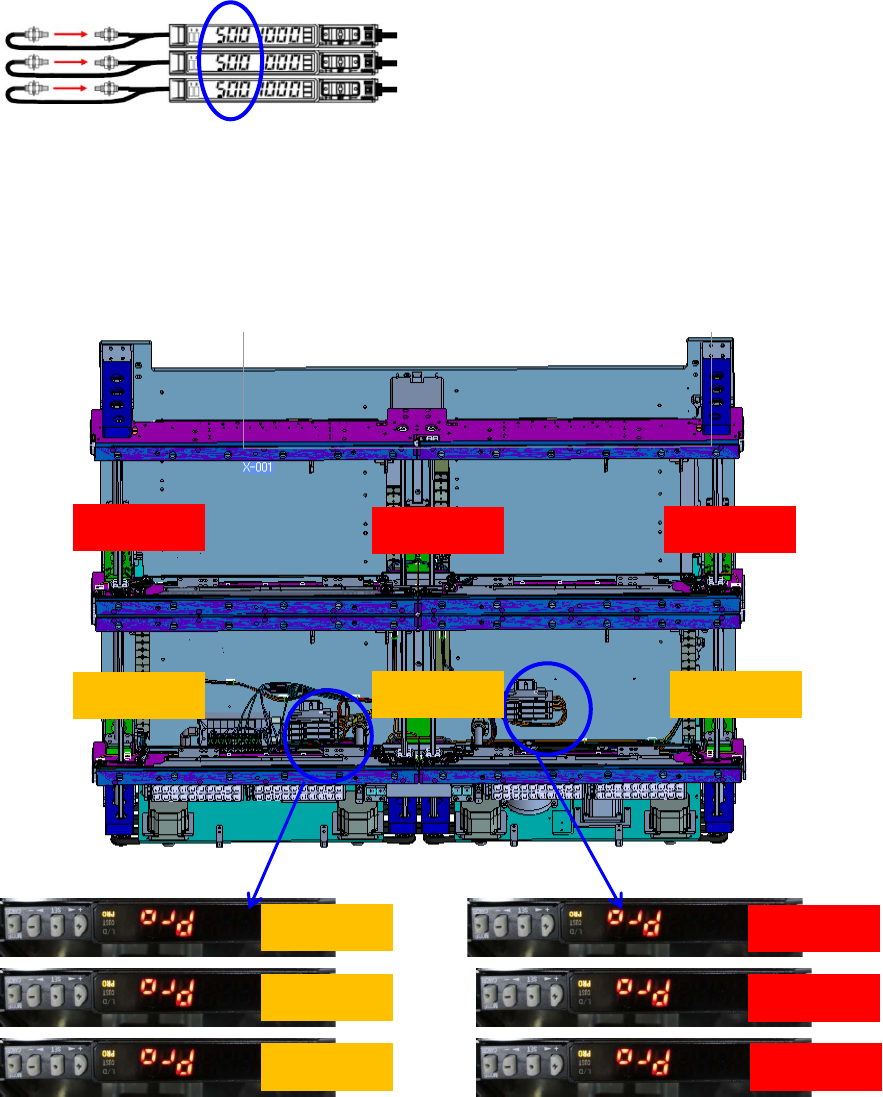

要确认基板宽度为 450mm 时光量达“50”以上。
（由于位置是机械性地決定的，故基本的上不需要调整）
<放大器型号>
FL、RL・・・・・・・FX-502
FC、FR、RC、RR・・FX-501
FR
FC
FL
RL
RR
RC
RL
RC
RR
FL
FC
FR
164
第
2
章
操作顺序书
2-4. 维护
放大器初始化
※FX-501、502 实施
<
放大器操作部
>

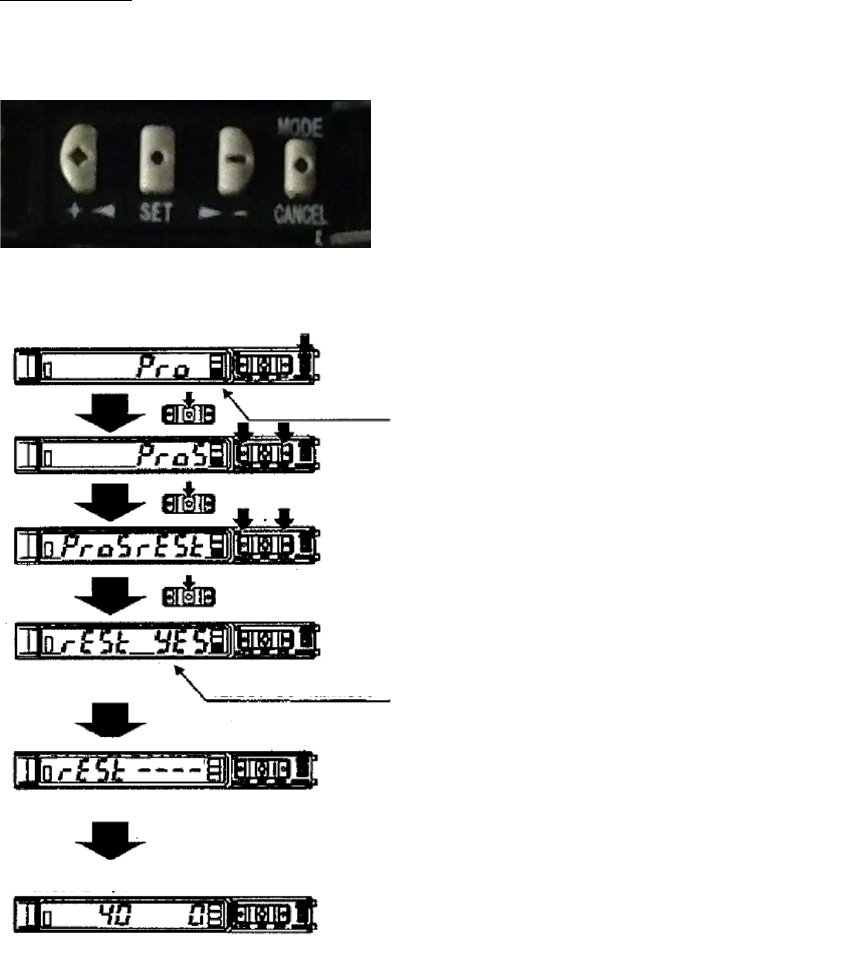

① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”，使显示（Pro5）。
按“SET”确定。
③ 按“UP”或“DOWN”，使显示
（Pro5rEST）。
按“SET”确定。
④ 在（yes）的显示闪烁的状态下，按
“SET”确定。
⑤ （- - - -）的显示闪烁 3 次。
⑥ 自动返回<RUN 模式>。
MODE 显示灯
PRO（黄色）：亮灯
在确定之前闪烁显示
自动
<RUN 模式>
165
第
2
章
操作顺序书
2-4. 维护
光纤传感器放大器的设定
※FX-501、502 实施
・可进行输出动作设定（入光时 ON 或非入光时 ON）。

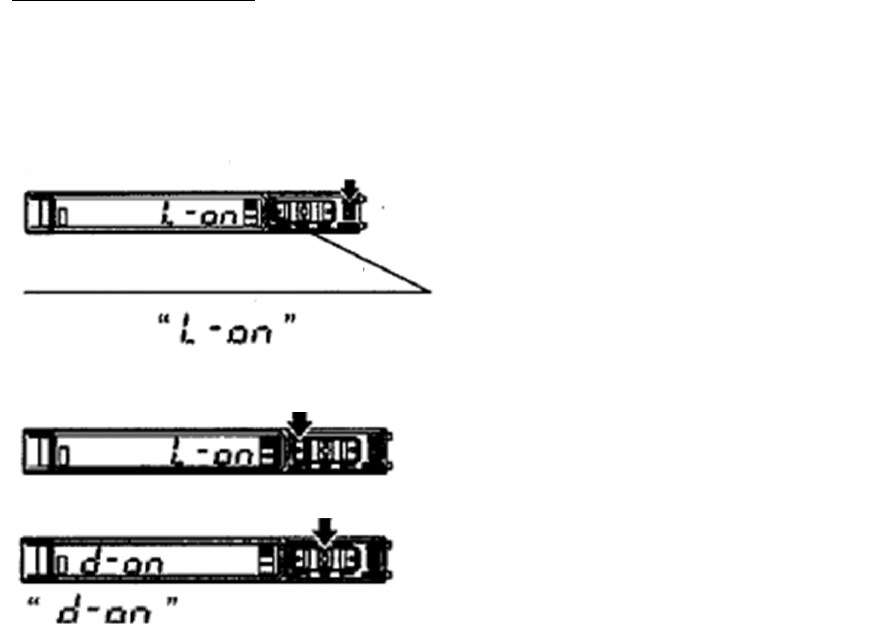

① 按“MODE”，使成为<输出动作模式>。
② 按“UP”或“DOWN”，切换输出动作。
③ 按“SET”确定。
<
输出动作模式
>
“MODE 键”
MODE 显示灯 ・L/D（黄色）：亮灯
・初始状态是
（入光时 ON）。
“UP 键”
“SET 键”
闪烁。
166
