第 2 章 操作顺序书 2- 3. 校准 6 安装右侧装置第 2 轨道 ～ 第 4 轨道的基板压条。 请朝箭头方向 顶住固定。 注意 • 附属在第 3 轨道上的球 塞会脱出，所 以请注意不要 丢失。 用 6 处螺丝将基板压条 固定。 螺丝紧固扭矩 M4 CP 螺栓： 2 N·m ±0.1 N·m 一字槽头螺丝： 1 N·m ±0.05 N·m 基板压条 球塞 第 4 轨道 第 3 轨道 第 2 轨道 装置前面 54
第
2
章
操作顺序书
2-3. 校准
XY
自动校准

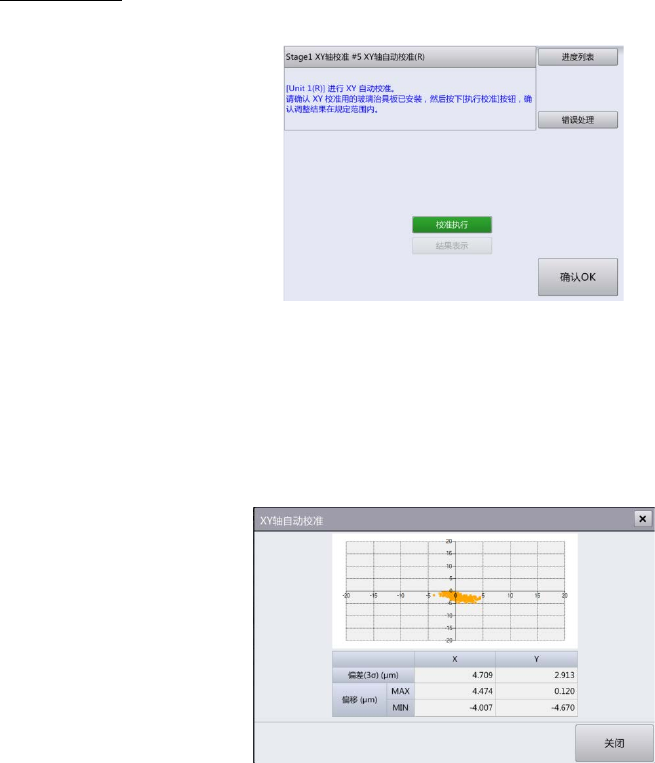

OCC 照明的校准完成后，显示如下画面。进行右侧装置的 XY 自动校准。
1
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，连续进行 OCC 像素率的确定、XY 轴原点
确定、XY 粗定位、XY 校准、基准位置的测定。
所有的 XY 自动校准正常完成后，显示校准结果画面。
对未测定点重新进行了测定时，以图表显示测定结果的离差和偏移值。
2
确认校准结果无问题，触摸［关闭］。
3
触摸［确认
OK
］。
校准的执行结果被保存，显示玻璃治具板的拆卸画面。
4
触摸［装置内作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，进行 XY 轴退避、左右一次性更换台车下降、
前面护罩解除锁定。
5
打开前面护罩，拆下传送装置上的玻璃治具板和治具板架。
53
第
2
章
操作顺序书
2-3. 校准
6
安装右侧装置第
2
轨道
～
第
4
轨道的基板压条。
请朝箭头方向顶住固定。
注意
•
附属在第 3 轨道上的球塞会脱出，所以请注意不要丢失。
用 6 处螺丝将基板压条固定。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m
一字槽头螺丝：1 N·m ±0.05 N·m
基板压条
球塞
第 4 轨道
第 3 轨道
第 2 轨道
装置前面
54
第
2
章
操作顺序书
2-3. 校准
7
安装
ATC
。
用 4 个螺丝安装 ATC。 只有 1 个 ATC 时用 2 个螺丝。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m
8
安装高度检测传感器。
用 2 个螺丝把高度检测传感器安装到板金上。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m
55
