第 1 章 作 业顺 序书 1-5. 各种固件升级 的汇总 3) 台架固件（ EF 台架、 RF 台架） 4) MC3 Main 及 MC3 Sub 固件 再启动后，请在 RX -7R 信息画面确认 MC3 M a i n 及 MC3 Sub 的版本。 18
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
1-5-2. MC3Main
升级的事先准备
装置到 MC3 Main 基板，没有能够直接连接的串行通信端口，因此只有对 MC3 Main 的固件，会另行
提供升级用工具。需要在升级之前事先准备以下的物品。
串行交叉电缆 (D-sub 9pin 插座)
USB 串行变换电缆 (RS-232C)
更新用 PC
USB 存储器
1-5-3.
确认各固件的升级结果
1)
搬送固件（搬送、支撑台、宽度调整）
完成升级，请在装置再启动后确认以下画面。
2)
供料器固件（EF 供料器、RF 供料器）
17
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
3)
台架固件（EF 台架、RF 台架）
4)
MC3 Main 及 MC3 Sub 固件

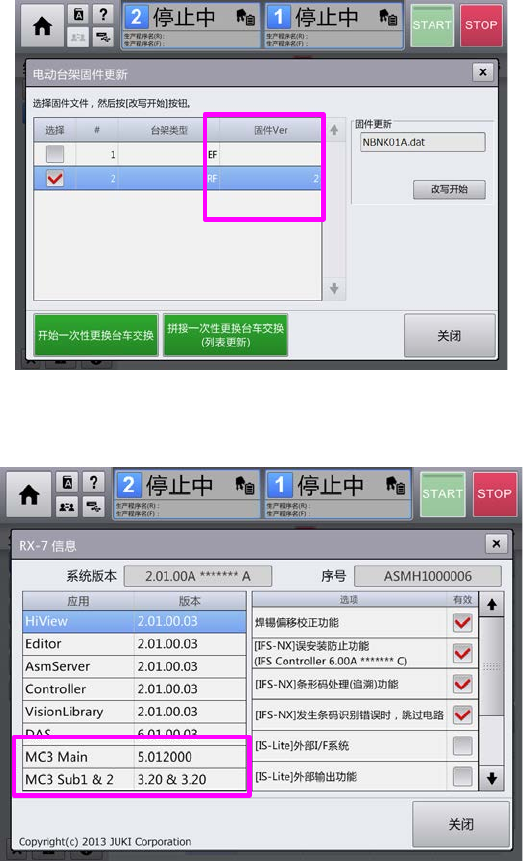

再启动后，请在 RX-7R信息画面确认 MC3 Main及 MC3 Sub 的版本。
18
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
1-5-4.
固件更新时的注意事项
本体软件中，包含「搬送控制基板」、「MC3 Sub基板」、「MC3 Main基板」的固件。
在这些固件中，到「搬送控制基板」的Ver1.38之前，可以单独进行更新，但更新为Ver1.391时，需要同
时进一步更新「MC3 Sub基板」，以及更新「MC3 Main基板」。「MC3 Main基板」的固件更新，必须有串口
电缆等，请务必在准备充分后进行更新。
在没有串口电缆的环境下，为了提前避免发生更新的故障，在本体软件的固件更新画面，「搬送控制基
板」仅显示至Ver1.38的固件，「MC3 Sub基板」仅显示至Ver5.009的固件。
下表对版本进行归纳(一起列入了使用通用零部件的RX-7的版本)。
状况 搬送控制基板 MC3 Sub 基板 MC3 Main 基板
RX-7
一般环境
（可以从画面选择的版本）
1.38 3.16 5.0090
使用 IFS-NX 1.391 3.18 以上 5.0110 以上
使用 RF 供料器・RF 台架 1.391 3.20 5.0120 以上
RX-7R 一般环境 1.391 3.20 5.0140
在RX-7中使用IFS-NX或RF供料器・RF台架时，还需要对固件进行更新，但更新必须有串口电缆，请按照
后述的方法另行购入相应的固件文件，之后再执行操作。
在RX-7中使用IFS-NX或RF供料器・RF台架时，在装置将以下的文件夹整个保存在USB存储器中，
即可获得最新的固件。
D:\asm\Install\Installer\Firmware\Trans – new ※搬送控制固件
D:\asm\Install\Installer\Firmware\MC3SUB – new ※MC3Sub固件
D:\asm\Install\Installer\Firmware\MC3MAIN ※MC3Main固件＆更新软件
19
