第 2 章 操作顺序书 2- 5. 配件更换 传送系统驱动器 1 在安装新的基板前，请确认以下各点。 各 DRV SW 1 各 DRV STE P S W 各 DRV RUN SW 1, 2, 3, 4: ON 5, 6: OF F 0 F No. 名称 功能 ① 驱动器基板 （ D RV1 ） 搬送电动 机（ FR ） ② 驱动器基板 （ D RV2 ） 搬送电动 机 （ RR ） ③ 驱动器基板 （ D RV3 ） 搬送电动 机 （…
第
2
章
操作顺序书
2-5. 配件更换

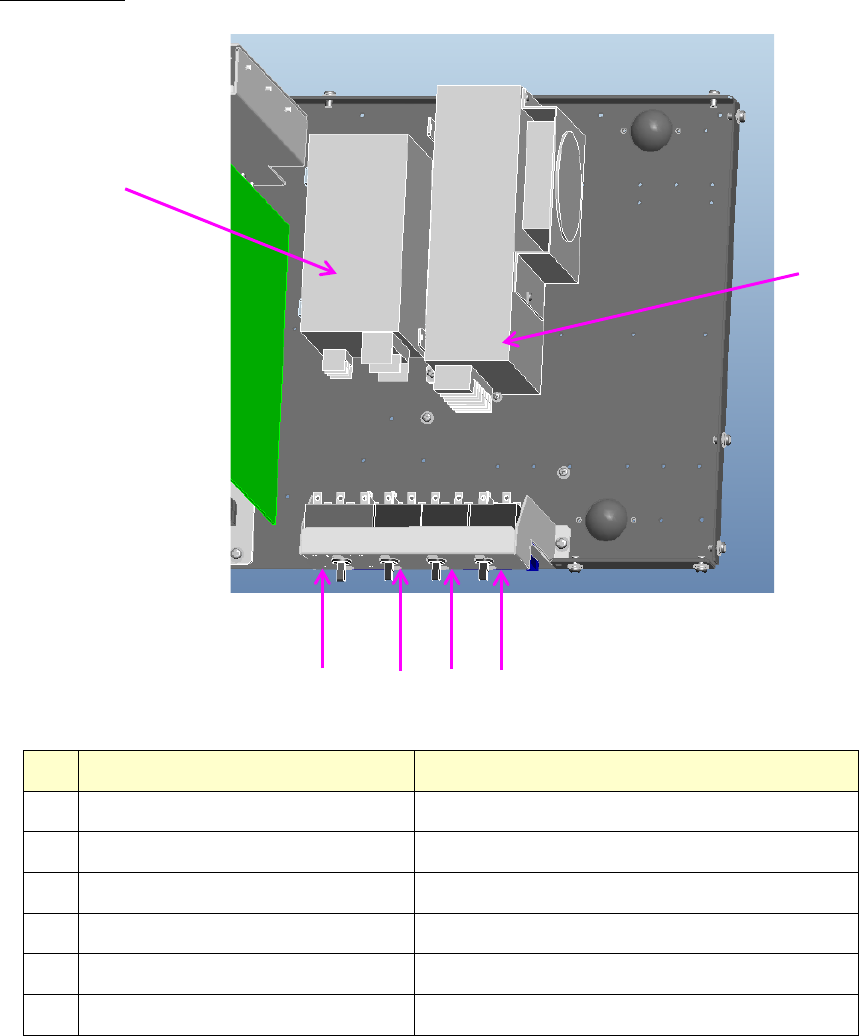

电源装置
2/2
No.
名称 功能
① CP9:48V DC 伺服放大器动力 RT/RN/H/Z 动力电源
② CP8:24VI/O 等 HD 相关/I/O 电源/台车升降/DC 伺服放大器
③ CP7:24V 搬送电源 宽度/Backup/传送等电源
④ CP6:24V 更换台车电源 供料器电源
⑤ 48V 电源 DC 伺服放大器动力电源
⑥ 24V 电源 台车电源/I/O/搬送/HD 电源
①
③
④
②
⑤
⑥
284
第
2
章
操作顺序书
2-5. 配件更换
传送系统驱动器
1
在安装新的基板前，请确认以下各点。
各
DRV SW1
各
DRV STEP SW
各
DRV RUN SW
1, 2, 3, 4: ON
5, 6: OFF
0
F
No.
名称 功能
① 驱动器基板（DRV1） 搬送电动机（FR）
② 驱动器基板（DRV2） 搬送电动机（RR）
③ 驱动器基板（DRV3） 搬送电动机（RL）
④ 驱动器基板（DRV4） 搬送电动机（FL）
⑤ 驱动器基板（DRV5） 宽度调整电动机（F）
⑥ 驱动器基板（DRV6） 宽度调整电动机（R）
⑦ 驱动器基板（DRV7） Backup 电动机（FR）
⑧ 驱动器基板（DRV8） Backup 电动机（RR）
⑨ 驱动器基板（DRV9） Backup 电动机（FL）
⑩ 驱动器基板（DRV10） Backup 电动机（RL）
①
②
③
④
⑤
⑥
⑦
⑧
⑩
⑨
285
第
2
章
操作顺序书
2-5. 配件更换
CONT COMPLE
基板
1
在安装新的基板前，请确认以下各点。
名称
SW100 SW102
CNT3
仅 2 ON 仅 1 OFF
CNT2
仅 2 ON 仅 3 OFF
CNT1
仅 2 ON 仅 3 OFF
No.
名称 功能
① CONT COMPLE（CNT3） Backup 控制基板
② CONT COMPLE（CNT2） 宽度调整控制基板
③ CONT COMPLE（CNT1） 搬送控制基板
①
②
③
286
