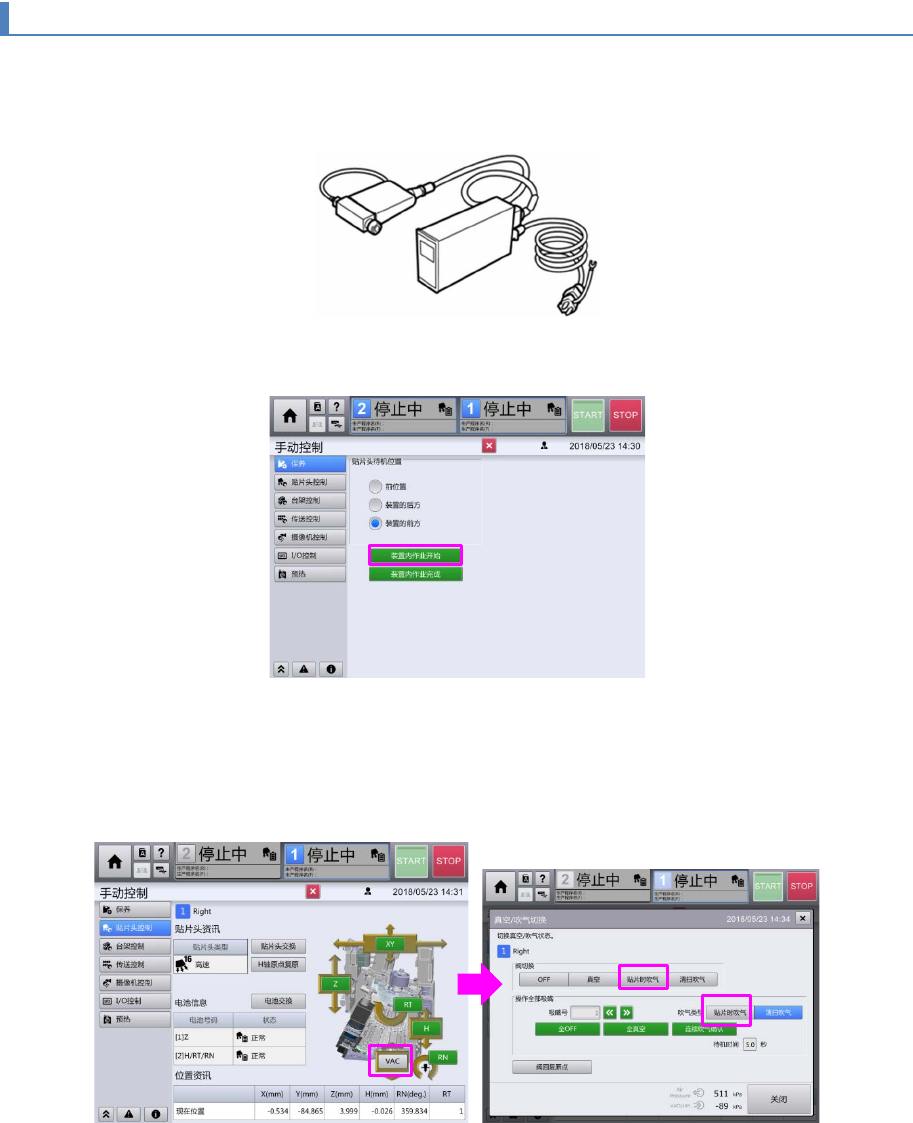

第 2 章 操作顺序书 2- 4. 维护 2-4- 4 . 测定喷气流量 1 接通流量计的电源，进行约 1 分钟的预热。 请确认 预热 后 流量 计的显示为 “ ±0.009 以下 ” 。 2 选择手动控制＞保养 “装置的前方”，触摸“装置内作业开始”。 3 触摸手动控制＞贴片头控制 “ V AC ”。 在下一画面上触摸 “ 贴片时吹气 ” 。 150
第
2
章
操作顺序书
2-4. 维护
4

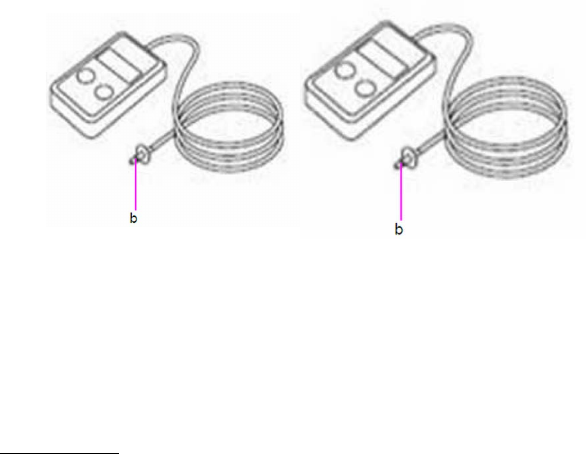

将真空压力计置于
ON
，把真空压力计的吸嘴
(b)
装到
1
号转塔的内轴。
5
确认画面上方的真空压力计的值为
“80 kPa
以上
”
。
6

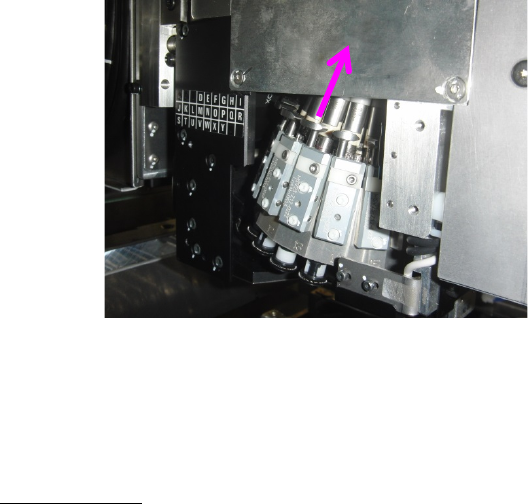

把
1
号的机械阀手柄用手扳到上面，使位于吸取侧。
7
确认并记录真空压力计的值。
规格
-80kpa
以下
8
把
1
号转塔机械阀的手柄用手往下压。
9
拆下真空压力计的吸嘴。
10
为使
2
号转塔移动到测定位置，用手旋转
RT
轴。
11
重复操作顺序
4
～操作顺序
12
，测定全部贴装头的真空压力。
12
返回台车。
149
第
2
章
操作顺序书
2-4. 维护
2-4-4.
测定喷气流量
1
接通流量计的电源，进行约
1
分钟的预热。
请确认预热后流量计的显示为“±0.009 以下”。
2
选择手动控制＞保养 “装置的前方”，触摸“装置内作业开始”。
3
触摸手动控制＞贴片头控制 “
VAC
”。
在下一画面上触摸
“
贴片时吹气
”
。
150
第
2
章
操作顺序书
2-4. 维护
4
用手旋转装置
1
和装置
2
的
RT
轴，检查
16
个机械阀的手柄是否已分别被按到上侧。
5
把用于流量计测定的治具吸嘴
(b)
安装到
No.1
的内轴。
6
压下
No.1
的机械阀手柄，测定流量。
规格
0.7
～
1.0L/min
如果不在范围内，请用调节器进行调整，设定到范围内。
7
抬起
No.1
的机械阀手柄，拆下流量测定的治具吸嘴
(b)
，改装到下一个内轴上。
8
重复操作顺序
6
～
操作顺序
8
，测定全部内轴的流量。
9
测定结束后，拆下流量测定治具吸嘴
(b)
。
