第 2 章 操作顺序书 2- 4. 维护 4 慢慢地旋转皮带轮，直至游标卡尺碰到第 3 轨道和第 4 轨道之 和 的位置。 5 确定好轨道宽度后，取下数显游标卡尺。 将数显游标卡尺 设置在 的位置上，如 传送宽度与游 标卡尺宽度不 一样，请进行 调整。 第 4 轨道 第 3 轨道 装置前面 145
第
2
章
操作顺序书
2-4. 维护
调整传送后侧通道平行度
1
将数显游标卡尺的显示设定为
50 .00mm
，把螺丝
(a)
旋紧固定。
2
将数显游标卡尺设置在传送通道之第
3
轨道与第
4
轨道之间的 位置上。
3
用手旋转皮带轮
(b)
，将传送宽度收缩到与数显游标卡尺的宽度相近。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
前通道
后通道
第 4 轨道
第 3 轨道
第 2 轨道
第 1 轨道
装置前面
装置后侧正面视图
144
第
2
章
操作顺序书
2-4. 维护
4
慢慢地旋转皮带轮，直至游标卡尺碰到第
3
轨道和第
4
轨道之 和 的位置。
5
确定好轨道宽度后，取下数显游标卡尺。
将数显游标卡尺设置在 的位置上，如传送宽度与游标卡尺宽度不一样，请进行调整。
第
4
轨道
第
3
轨道
装置前面
145
第
2
章
操作顺序书
2-4. 维护

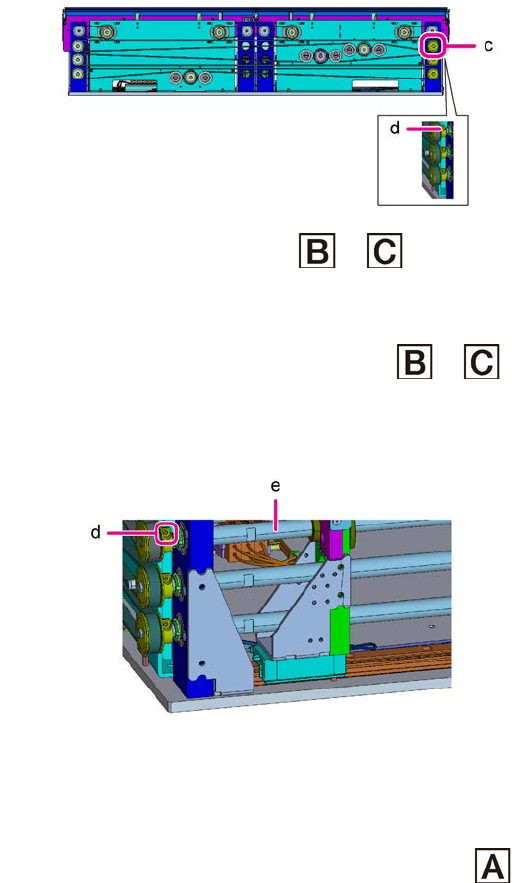

6
按住皮带轮
(c)
，同时松开
CP
螺栓
(d)
。
7
将数显游标卡尺放在第
3
轨道和第
4
轨道之 和 的位置。
参阅操作顺序 4 的图。
8
慢慢地旋转轴
(e)
，直至轨道分别碰到数显游标卡尺之 和 的侧面。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
9
确定好轨道宽度后，取下数显游标卡尺，旋紧
CP
螺栓
(d)
。
紧固扭矩：1 N·m ±0.05 N·m
10
松开数显游标卡尺的固定，将游标卡尺放在操作顺序
2
的图中 位置上，确认轨道
宽度为
50.0 mm
。
如果轨道宽度不符合，请再次执行操作顺序 3 ～ 9。
146
