第 2 章 操作顺序书 2- 4. 维护 6 按住皮带轮 (c) ，同时松开 CP 螺栓 (d) 。 7 将数显游标卡尺放在第 3 轨道和第 4 轨道之 和 的位置。 参阅操作顺序 4 的图。 8 慢慢地旋转轴 (e) ，直至轨道分别碰到数显游标卡尺之 和 的侧面。 顺时针 方向旋 转： 传送宽度收缩 逆时针 方向旋 转： 传送宽度放宽 9 确定好轨道宽度后，取下数显游标卡尺，旋紧 CP 螺栓 (d) 。 紧固扭矩： 1 N· m ±0…
第
2
章
操作顺序书
2-4. 维护
4
慢慢地旋转皮带轮，直至游标卡尺碰到第
3
轨道和第
4
轨道之 和 的位置。
5
确定好轨道宽度后，取下数显游标卡尺。
将数显游标卡尺设置在 的位置上，如传送宽度与游标卡尺宽度不一样，请进行调整。
第
4
轨道
第
3
轨道
装置前面
145
第
2
章
操作顺序书
2-4. 维护
6
按住皮带轮
(c)
，同时松开
CP
螺栓
(d)
。
7
将数显游标卡尺放在第
3
轨道和第
4
轨道之 和 的位置。
参阅操作顺序 4 的图。
8
慢慢地旋转轴
(e)
，直至轨道分别碰到数显游标卡尺之 和 的侧面。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
9
确定好轨道宽度后，取下数显游标卡尺，旋紧
CP
螺栓
(d)
。
紧固扭矩：1 N·m ±0.05 N·m
10
松开数显游标卡尺的固定，将游标卡尺放在操作顺序
2
的图中 位置上，确认轨道
宽度为
50.0 mm
。
如果轨道宽度不符合，请再次执行操作顺序 3 ～ 9。
146
第
2
章
操作顺序书
2-4. 维护
11

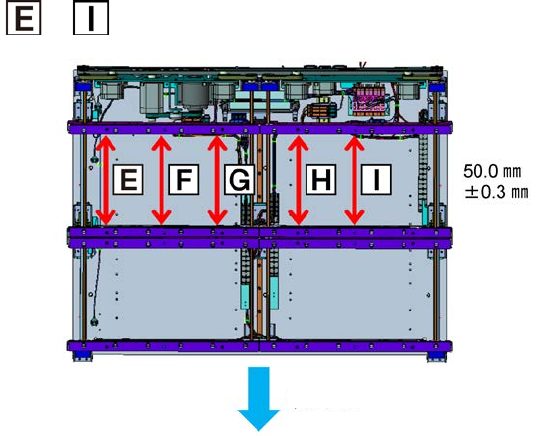

同样地在 ～ 的位置上放置数显游标卡尺，确认轨道宽度为
50.0 mm ±0.3 mm
。
装置前面
147
