第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 按吸嘴号转录校准 1. 选择［按吸嘴号 转录］，按［ 个别显示］。 2. 按［开始安装 ］。 贴片头会向近前 侧 移动， 台车将 下降。 57
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
13. 按［完毕］。

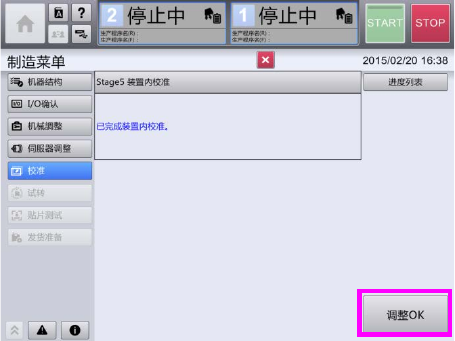

14. 按［调整 OK］。
56
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
按吸嘴号转录校准
1. 选择［按吸嘴号转录］，按［个别显示］。
2. 按［开始安装］。
贴片头会向近前侧移动，台车将下降。
57
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

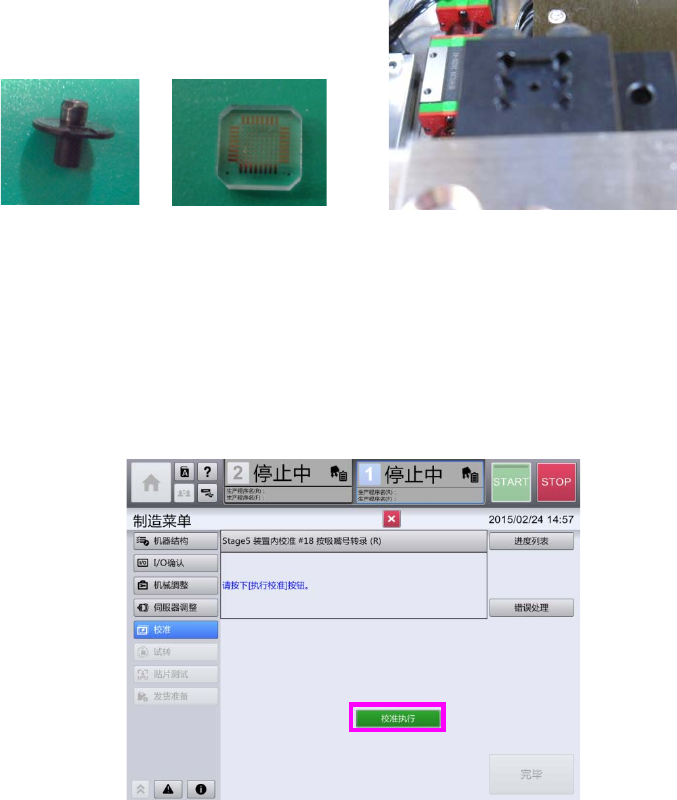

3. 请打开门，将玻璃芯片吸取吸嘴安装到#1～#16 轴上。
请将玻璃芯片(7X7)放置到治具芯片放置位置上。
玻璃芯片吸取吸嘴 玻璃芯片(7X7) 将玻璃芯片(7X7)的引脚印刷面向上
4. 关闭门，按［安装完成］。
5. 按［复归］。
6. 按［校准执行］。
7. 按［完毕］。
58
