第
2
章
操作顺序书
2-4. 维护
2-4-5.
光纤传感器放大器的设置

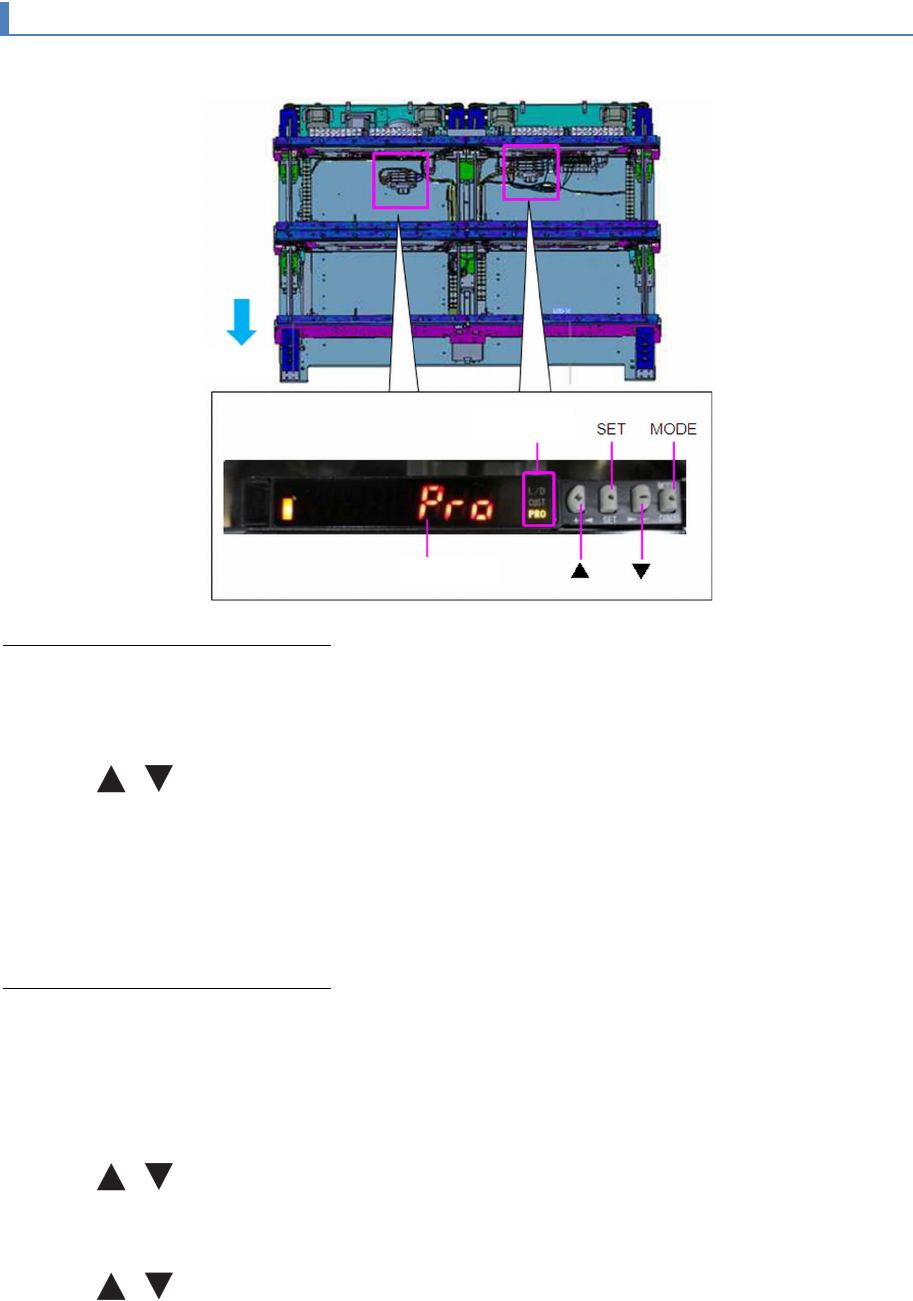

光纤传感器放大器位于下图所示的地方。
设置输出动作（
FX501
，
FX502
）
设置传感器放大器的输出动作。
1
按
MODE
按钮，在
MODE
显示部显示［
L/D
］。
2
按
/
按钮，切换输出动作。
•
L-ON：进光时 ON
•
d-ON：非进光时 ON（出厂时的设置）
3
按
SET
按钮确定。
设置投光功率（
FX501
，
FX502
）
设置传感器放大器的投光功率。
1
按
MODE
按钮，在
MODE
显示部显示［
PRO
］。
2
按
SET
按钮确定。
3
按
/
按钮，在主显示部显示［
Pro1
］。
4
按
SET
按钮确定。
5
按
/
按钮，在主显示部显示［
Pro1PctL
］。
装置前面
MODE
显示部
主显示部
152
第
2
章
操作顺序书
2-4. 维护
6
按
SET
按钮确定。
7
按
/
按钮，在主显示部显示［
PctL####
］。
“####”内显示当前设置的内容。
8
按
/
按钮，选择投光功率的设置。
•
PctL H-P：投光功率高（出厂时的设置）
•
PctL n-P：投光功率中
•
PctL L-P：投光功率低
•
PctL Auto：饱和补正
9
按
SET
按钮确定。
投光功率的设置显示从闪烁变为亮灯。
10
按
MODE
按钮回到初始画面，结束设置。
设置外部输入（仅限
FX502
）
设置传感器放大器的输入动作。
1
按
MODE
按钮，在
MODE
显示部显示［
PRO
］。
2
按
SET
按钮确定。
3
按
/
按钮，在主显示部显示［
Pro4
］。
4
按
SET
按钮确定。
5
按
/
按钮，在主显示部显示［
Pro1Inpt
］。
6
按
SET
按钮确定。
7
按
/
按钮，在主显示部显示［
Inpt####
］。
“####”内显示当前设置的内容。
8
按
UP/DOWN
按钮，选择［
SELF
］（仅
1
台）或［
ALL
］（全部）。
9
按
SET
按钮确定。
153
第
2
章
操作顺序书
2-4. 维护
10
按
/
按钮，选择外部输入的设置。
•
E-oF：投光 OFF（出厂时的设置）
•
Atch：全自动示教
•
Ltcp：极限＋
•
Ltc-：极限－
•
Sgnc：逻辑设置（限 SELF）
•
ChLo：加载数据库
•
ChSA：保存数据库
•
dAdJ：显示调节
•
C.Lc：锁定复制（限 SELF）
11
按
SET
按钮确定。
12
按
MODE
按钮回到初始画面，结束设置。
