第 2 章 操作顺序书 2- 3. 校准 H 轴的原点确定 RT 轴／ RN 轴的 原点 确定 完成 后，显示如下 画面。有 “ 手 动原点设定操作 ” 和 “ 自动原点 设定操作 ” 这 2 种 方法，一般情况 下请准备好治 具实施 “ 自动 原点设定操作 ” 。 治具 40184958 ＜自动原点设定 操作时＞ 1 触摸［开始安装］。 2 安装 16 个治具。 3 触摸［安装完成］，在恢复动作画面上触摸［恢复］。 4 触摸［确认 O…
第
2
章
操作顺序书
2-3. 校准
6
使用微调动作移动按钮（
/
）旋转
RT
轴和
RN
轴，要调整到治具吸嘴的中心
位置与元件摄像机图像的中心位置完全一致。
移动速度可从［低速］、［中速］、［高速］的这 3 档中选择。
可触摸 / 来调整摄像机照明的亮度。
7
触摸［原点设定］。
RT 轴相对移动+180°，在该位置上进行 RT 轴和 RN 轴的原点设置。
8
触摸［完毕］。
显示把右侧装置贴装头恢复到原来位置的画面。
9
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
10
拆下装在
吸嘴号＃
1
上的
RT
轴／
RN
轴原点确定治具吸嘴，安装阀（手柄侧）和
H
轴，
将贴装头恢复到原来的位置。
11
触摸［作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
12
触摸［完毕］。
77
第
2
章
操作顺序书
2-3. 校准
H
轴的原点确定
RT 轴／RN 轴的原点确定完成后，显示如下画面。有“手动原点设定操作”和“自动原点设定操作”这 2 种
方法，一般情况下请准备好治具实施“自动原点设定操作”。
治具 40184958
＜自动原点设定操作时＞
1
触摸［开始安装］。
2
安装
16
个治具。
3
触摸［安装完成］，在恢复动作画面上触摸［恢复］。
4
触摸［确认
OK
］。
78
第
2
章
操作顺序书
2-3. 校准
5

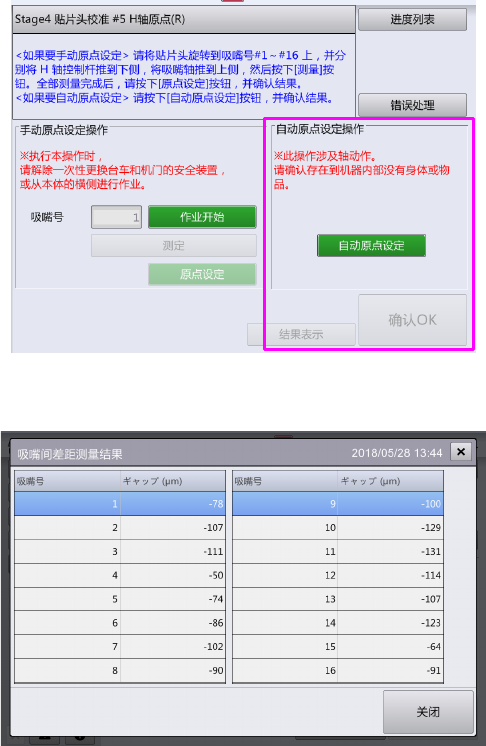

触摸［自动原点设定］。
6
执行校准，显示测定结果。
以#1～#16 中测定值最高的吸嘴号为基准，距之 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。
在［吸嘴间差距测定结果］画面上，以列表形式显示测定过的各吸嘴号与 H 轴原点的距离
（差距）。
7
确认各吸嘴号的差距值测定正确没有问题后，触摸［关闭］。
请确认差距值的最大值与最小值之差在 0.2 mm 以内。
8
触摸［确认
OK
］。
