第
2
章
操作顺序书
2-3. 校准
9
触摸［原点设置］。
进行左右一次性更换台车上升、前面护罩的锁定，计算 H 轴的原点位置并移动，在该位置上进
行原点设置。再测定吸嘴间差距，显示［吸嘴间差距测量结果］画面。
以#1～#16 中测定值最高的吸嘴号为基准，离该处 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。
在［吸嘴间差距测量结果］画面上，对已测的各 吸嘴号距 H 轴原点的距离（差距）进行列表显
示。
10
确认各吸嘴号的差距值测定正确，没有问题，触摸［关闭］。
请确认差距值的最大值与最小值之差在 0.2 mm 以内。
11
触摸［确认
OK
］。
保存校准结果，显示贴装头护罩的安装画面。
12
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
13
打开前面护罩，安装校准对象装置的贴片头右侧护罩。
螺丝紧固扭矩: 0.6 N · m ± 0.03 N · m
14
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
15
触摸［完毕］。
83
第
2
章
操作顺序书
2-3. 校准

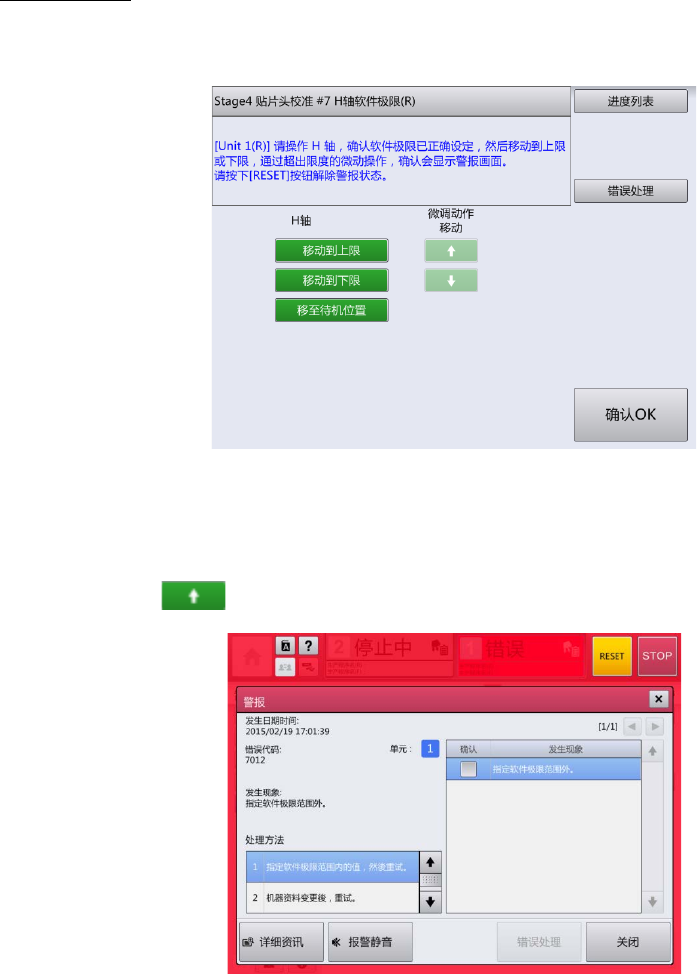

H
轴软件极限
1
触摸［移动到上限］。
进行左右一次性更换台车上升、前面护罩的锁定后，H 轴移动到软件极限的上限。
2
确认不显示警报画面。
3
触摸
1
次 ，确认显示警报画面。
4
在警报画面上触摸［
RESET
］。
警报状态复位，警报画面关闭。
5
触摸［移动到下限］，重复操作顺序
3
、
4
的操作。
6
触摸［移至待机位置］。
H 轴向待机位置移动。
7
触摸［确认
OK
］。
84
第
2
章
操作顺序书
2-3. 校准

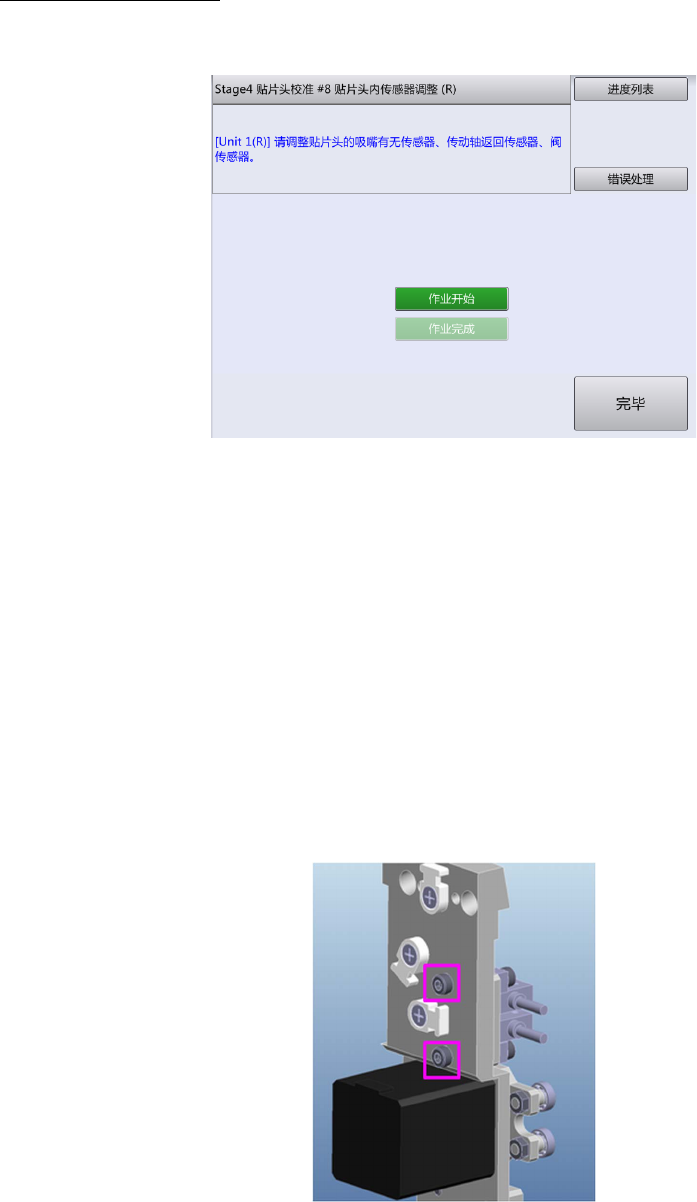

贴装头内传感器的调整
H 轴软件极限的确认完成后，显示如下画面。进行右侧装置贴装头之吸嘴有无传感器、轴返回传感器、
阀传感器的调整。
1
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
2
打开前面护罩，进行轴返回传感器的调整。
松开 2 处螺丝，将吸嘴号转 1 周调整传感器位置，要使传感器始终为 ON。做到轴下降时变为
OFF。
3
进行阀传感器的调整。
松开 2 处螺丝，将传感器上下移动进行调整，使得在手柄上升端时传感器为 ON，进行固定。调
整时请使用治具。
85
