第 2 章 操作顺序书 2- 4. 维护 7 把过滤器嵌入转塔的槽内。 8 安装机械阀，用 M2 的塑料螺丝先使其定位，防止铸模部浮起。 9 用转矩起子旋紧塑料螺丝。 紧固扭矩：“ + M2 ”的塑 料螺丝 0.05N · m ※如超过紧固扭 矩则可能损坏 螺丝，残留在 螺孔内，所 以一定要使用转 矩起子。 136
第
2
章
操作顺序书
2-4. 维护
3

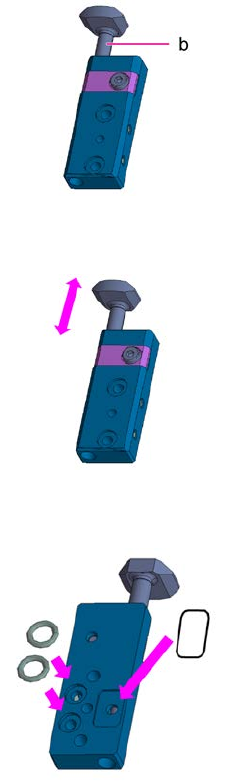

用棉棒擦拭机械阀的轴部
(b)
。
4
用手指上下移动阻尼器，确认不被卡住可顺畅地动作。
5
把附带的黑色垫片（
1
个）和
O
形环（
2
个）嵌入机械阀。
6
确认铸模部未浮起。
135
第
2
章
操作顺序书
2-4. 维护
7

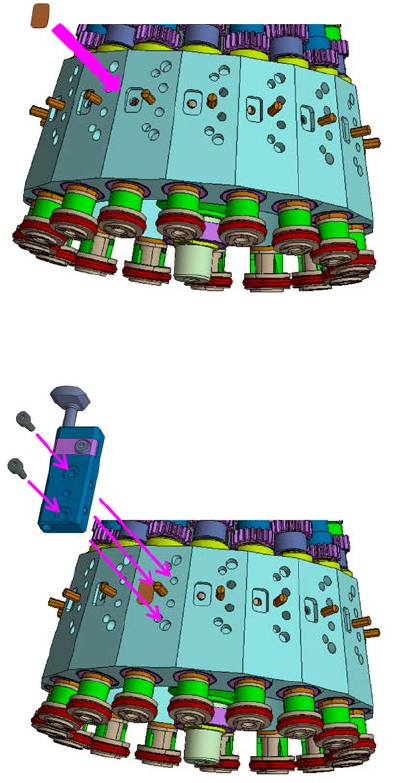

把过滤器嵌入转塔的槽内。
8
安装机械阀，用
M2
的塑料螺丝先使其定位，防止铸模部浮起。
9
用转矩起子旋紧塑料螺丝。
紧固扭矩：“+ M2”的塑料螺丝 0.05N·m
※如超过紧固扭矩则可能损坏螺丝，残留在螺孔内，所以一定要使用转矩起子。
136
第
2
章
操作顺序书
2-4. 维护

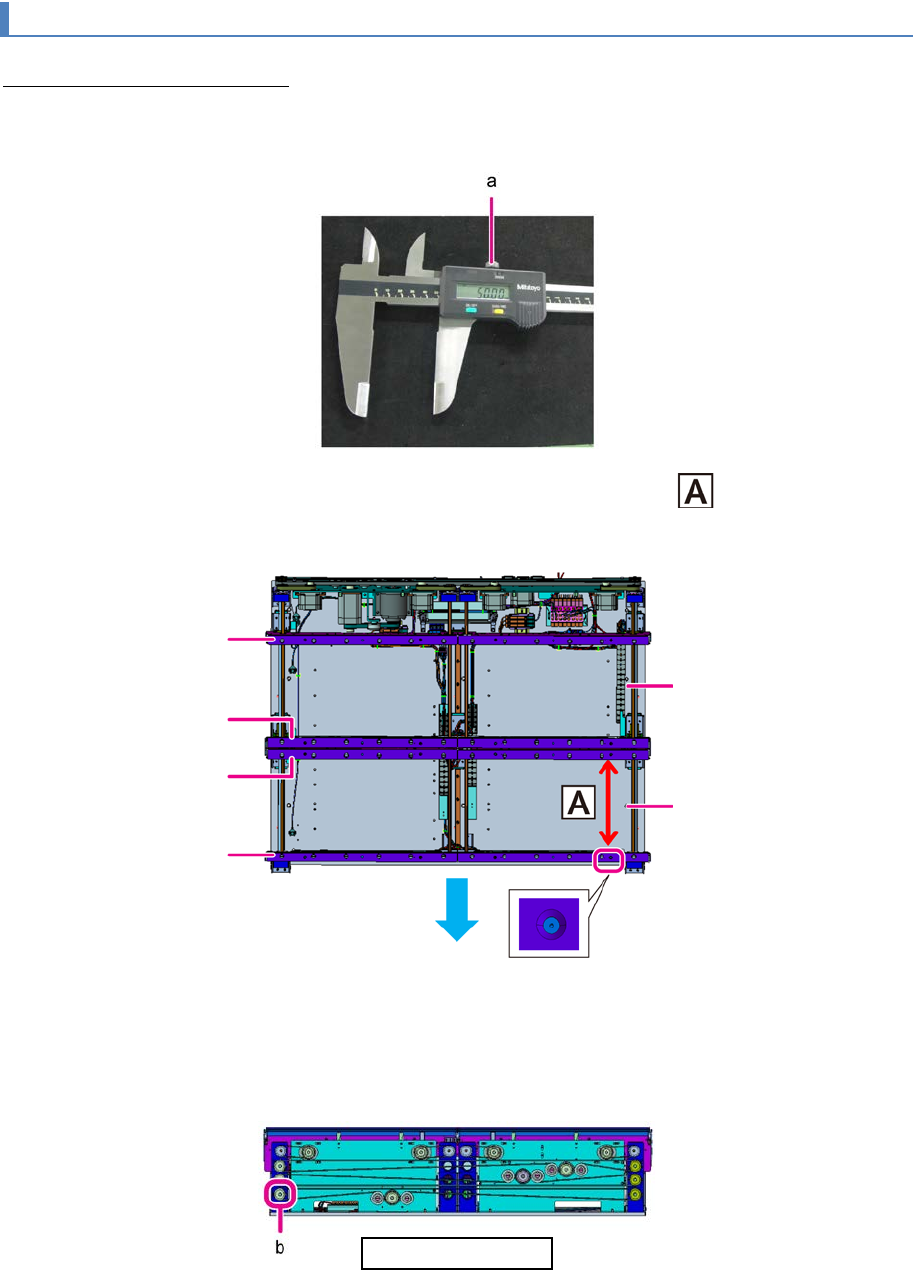

2-4-2.
调整传送
调整传送身前一侧通道平行度 ※如是单通道则没有第
3
、第
4
通道的作业。
1
将数显游标卡尺的显示设定为
50 .00mm
，把螺丝
(a)
旋紧固定。
2
将数显游标卡尺设置在传送通道之第
1
轨道与第
2
轨道之间的 位置上。
请在夹钳标记的位置上测定。
3
用手旋转皮带轮
(b)
，将传送宽度收缩到与数显游标卡尺的宽度相近。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
前通道
后通道
第 4 轨道
第 3 轨道
第 2 轨道
第 1 轨道
装置前面
装置后侧正面视图
