第 2 章 操作顺序书 2- 3. 校准 • 对需要校准的项 目，请从进度 列表中选择项 目实施。 选择好项目并按 “ 个别显 示”后，将 显示 校准的 详细信息 。 ＜进 度列表 ＞ 实施校准后，受 到后续影响的 校准将取消标 志。取消了 标志的校准请一 定要实施。 标志 44
第
2
章
操作顺序书
2-3. 校准
2-3.
校准
为了使自动运行时本机的动作能够维持一定的水准，根据精度测定来计算出补正量并调整机械机构。
•
关于校准中使用的治具，具体请参阅“2-1. 治具列表”。
•
操作的中途如果需要进行一次性更换台车上升、关闭前面护罩的动作时，会显示［确认装置
状态恢复］画面。出现这一画面，请触摸［恢复］进入下一工序。并不是所有的一次性更换
台车上升动作都会显示。

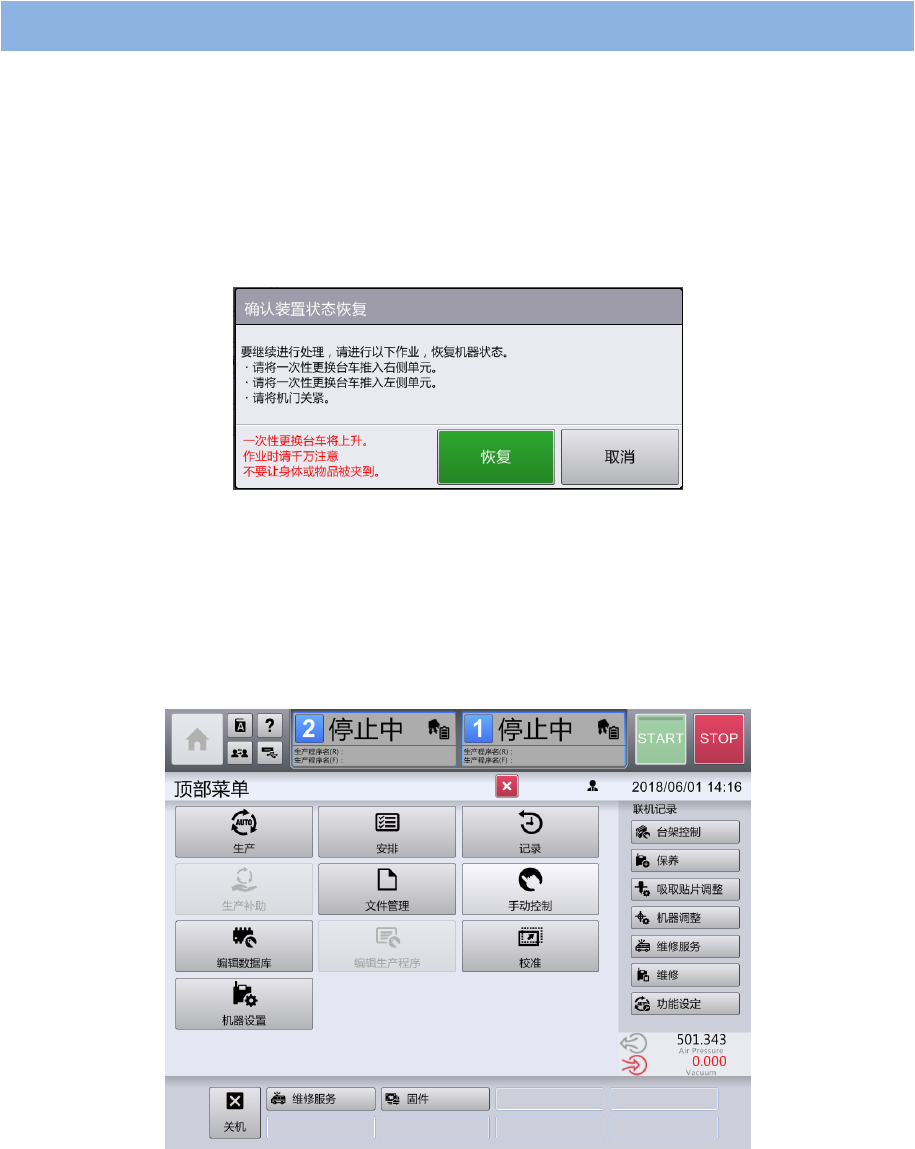

［确认装置状态恢复］画面
1
在顶部菜单中触摸［校准］。
43
第
2
章
操作顺序书
2-3. 校准
•

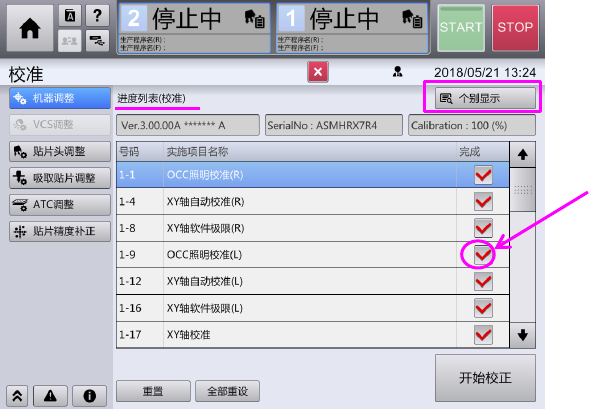

对需要校准的项目，请从进度列表中选择项目实施。
选择好项目并按“个别显示”后，将显示校准的详细信息。
＜进度列表＞
实施校准后，受到后续影响的校准将取消标志。取消了标志的校准请一定要实施。
标志
44
第
2
章
操作顺序书
2-3. 校准
2-3-1.
机器调整
1
从画面左侧的子菜单中触摸［机器调整］。
显示［进度列表］画面。
2
触摸［个别显示］。
OCC
照明校准
治具的安装
显示如下画面。首先将 XY 校准用的玻璃治具板和照明用治具板安装到右侧装置上。
1
触摸
/
，显示治具板的
No.
。
用软键盘也可操作。
45
