RX-7R_维修手册.pdf - 第203页
第 2 章 操作顺序书 2- 3. 校准 10 按［确认 OK ］。 11 请按照相同的步骤分别执行 “ Z=2 ,100% 、 Z=4 ,10 0%” 的角度群组转写补正及确认。 吸嘴位置 X 成分补正 1 选择［吸嘴 X 位置补正 Z = 0 ］。 2 按［个别显示］。 129
第
2
章
操作顺序书
2-3. 校准
3
贴装完成后，按［转录补正确认］。
4
如果
“
偏差
3σ”
的值在规格以内，转写补正操作即结束。
5
规格内 ： 按［关闭］进入到下一步骤。
6
规格外 ： 按［重新执行补正］，执行同样步骤。
7
按［拆下基板］。
8
按［恢复］。
9
按［确认完成］。
128
第
2
章
操作顺序书
2-3. 校准

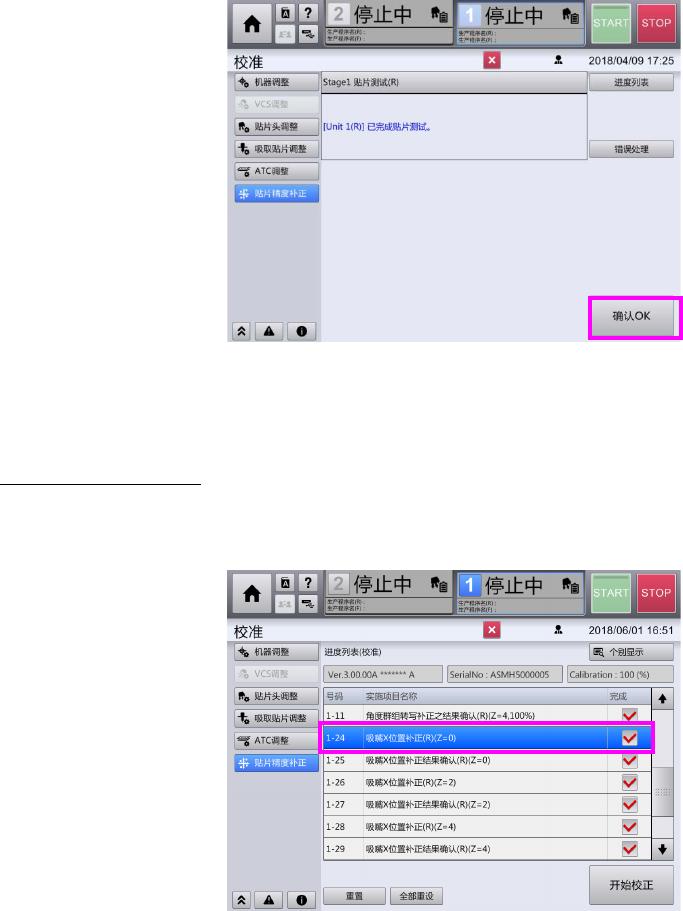

10
按［确认
OK
］。
11
请按照相同的步骤分别执行
“Z=2,100%
、
Z=4,100%”
的角度群组转写补正及确认。
吸嘴位置
X
成分补正
1
选择［吸嘴
X
位置补正
Z = 0
］。
2
按［个别显示］。
129
第
2
章
操作顺序书
2-3. 校准
3
按［生产程序切换］。
4
按［恢复］。
5
请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
6
将装有
0603(R)
的吸嘴盒安装到
Z115
上。
7
长按［
START
］，开始贴装。贴装结束后，按［
X
位置补正］，执行补正。
130
