第 2 章 操作顺序书 2- 5. 配件更换 4 拆下切带机装置连接的空气管子、线束连接器。 5 拿住切带机装置上部把手，抬起身前侧并从台车上卸下切带机装置。 6 安装时按照相反的操作顺序安装。 239
第
2
章
操作顺序书
2-5. 配件更换
2
取下下部的
4
个螺丝，卸下导带装置。
3
拆下扣住切带机装置的螺丝
×2
个。
螺丝×2（两侧）
导带装置
螺丝×2（反向侧也有）
螺丝×2
238
第
2
章
操作顺序书
2-5. 配件更换
4

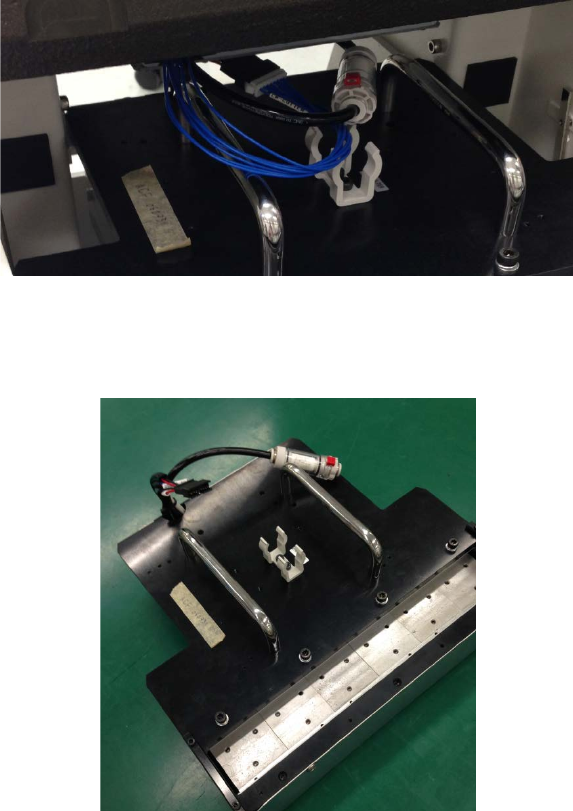

拆下切带机装置连接的空气管子、线束连接器。
5
拿住切带机装置上部把手，抬起身前侧并从台车上卸下切带机装置。
6
安装时按照相反的操作顺序安装。
239
第
2
章
操作顺序书
2-5. 配件更换
更换切带机单元的下齿
拆卸
1. 拆下切带机单元护罩的 4 个螺丝(前侧 2 处、后侧 2 处)，拆下护罩。
拆卸护罩时，也要注意不要使钣金变形。
2. 拆下护罩后，要将切带机单元倒置，将把手部分向下放置在操作场所。
3. 将气管从气缸两侧拆下。
4.
拆下固定下齿护罩的螺丝，拆下下齿护罩。
下齿护罩
