第 2 章 操作顺序书 2- 3. 校准 支承台（前 R ） Z 轴软件极限的 确认 结束 后， 显示 如下 画面。 将 高度调 整用的 治具 块 安装 到前侧通道 。 1 触摸［开始安装］。 进行左右一次性 更换台车 上升、 前面护罩的锁定后 ， XY 轴向待机 位置移动，传 送通道宽度 被调 整到能够安放 治具 块的宽度。 然后进行左右 一次性更换 台车下降、前面 护罩解除锁定 。 2 打开前面护罩，将高度 7 3 mm 的治具块放…
第
2
章
操作顺序书
2-3. 校准
Z
轴软件极限
1
触摸［移动到上限］。
进行左右一次性更换台车上升、前面护罩的锁定后，Z 轴移动到软件极限的上限。
2
确认不显示警报画面。
3
触摸
1
次 ，确认显示警报画面。
4
在警报画面上触摸［
RESET
］。
警报状态复位，警报画面关闭。
5
触摸［移动到下限］，重复操作步骤
14
、
15
的操作。
6
触摸［移至待机位置］。
Z 轴向待机位置移动。
7
触摸［确认
OK
］。
70
第
2
章
操作顺序书
2-3. 校准
支承台（前 R）

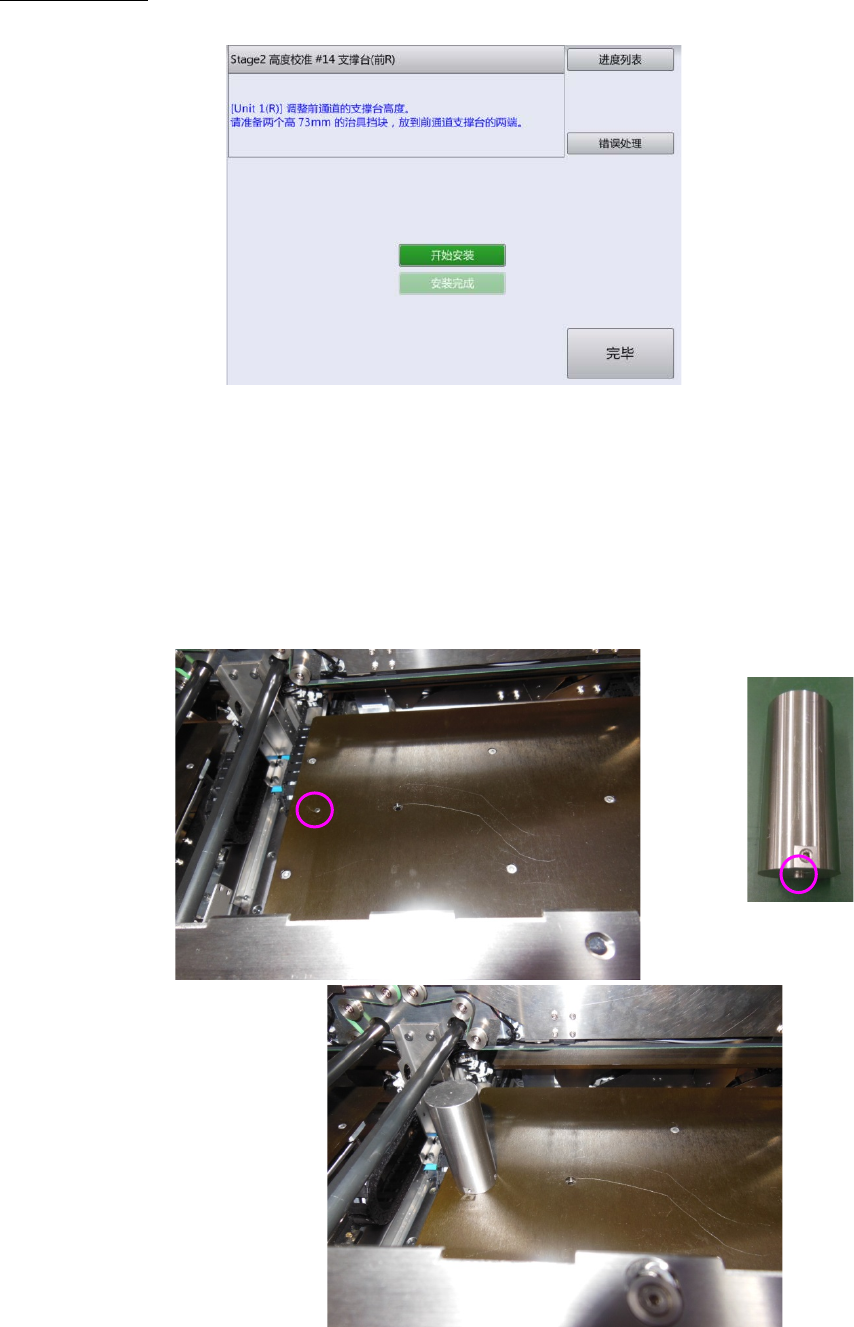

Z 轴软件极限的确认结束后，显示如下画面。将高度调整用的治具块安装到前侧通道。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向待机位置移动，传送通道宽度被调
整到能够安放治具块的宽度。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
打开前面护罩，将高度
73 mm
的治具块放置在前侧通道支承板的左端。
放置时要把治具的销子插入支承板孔内。
装置前面
71
第
2
章
操作顺序书
2-3. 校准
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示前侧通道支承板高度调整的画面。
5
触摸［校准执行］。
校准正常完成后，显示［校准处理正常完成。］的信息。
6
触摸［完毕］。
72
