第 2 章 操作顺序书 2- 5. 配件更换 5 卸下 X 轴滚珠丝杠 / 正时皮带护罩 ① 拆下护罩的 4 处安 装螺丝 ② 卸下护罩 ③ 拆下滚珠丝杠护 罩安装螺丝 ④ 卸下护罩 ⑤ 护罩的拆卸完成 卸下正时皮带护 罩 卸下滚珠丝杠 护罩 拆下护罩的 4 个安装螺 丝 CP3×6 4 个 拆下护罩的 2 个安 装螺丝 CP4×8 2 个 220
第
2
章
操作顺序书
2-5. 配件更换
2
把要更换
X
轴滚珠丝杠的
Unit
移动到装置背面侧（身前侧）
① 以手动操作使该 Unit 向身前一侧移动。
3
触摸顶部菜单的“关机”，将电源置于
OFF
。
装置的画面消失后，把前侧右边的断路器置于
OFF
。
顶部菜单
断路器
4
卸下主机体背面侧的护罩，从背面侧进行作业
选择“装置的前方”
选择移动方向后，
选择“装置内作业开始”
Unit 移动完成后，
选择“装置内作业完成”
画面
219
第
2
章
操作顺序书
2-5. 配件更换
5
卸下
X
轴滚珠丝杠
/
正时皮带护罩
① 拆下护罩的 4 处安装螺丝
② 卸下护罩
③ 拆下滚珠丝杠护罩安装螺丝
④ 卸下护罩
⑤ 护罩的拆卸完成
卸下正时皮带护罩
卸下滚珠丝杠护罩
拆下护罩的 4 个安装螺丝
CP3×6 4 个
拆下护罩的 2 个安装螺丝
CP4×8 2 个
220
第
2
章
操作顺序书
2-5. 配件更换

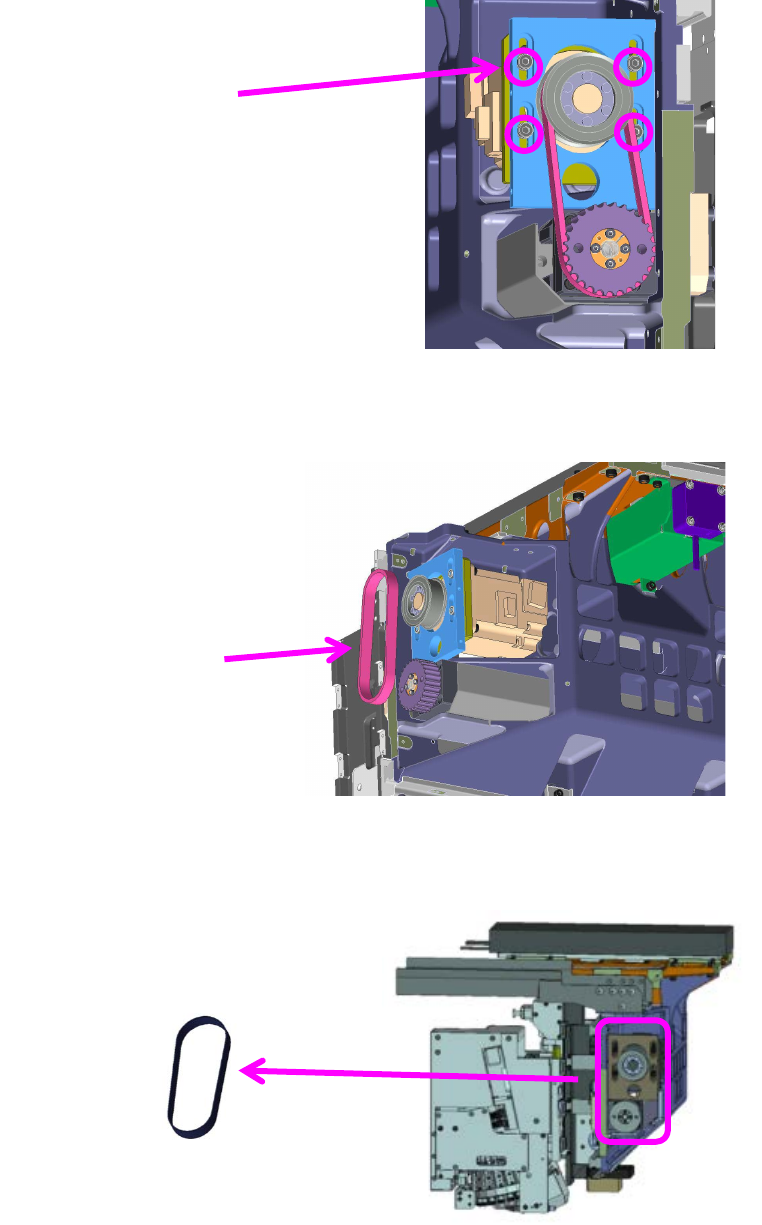

6
拆下
X
轴正时皮带
① 松开 X 轴皮带张紧板的 4 处安装螺丝
② 拆下 X 轴正时皮带
③ X 轴正时皮带的拆卸完成
松开 4 个固定螺丝
CP4×10 4 个
EZ445473401 正时皮带
正时皮带的拆卸完成
拆下 X 轴正时皮带
221
