RX-7R_维修手册.pdf - 第322页
第 2 章 操作顺序书 2- 5. 配件更换 8. 拔下空气管。断开 连接电缆。 9. 松开螺丝所示。向 下按压部件（ 显示为绿色） 。 10. 抬起切割器单元的 前部取下切割 器单元。 拆下空气管 拆卸连接器 螺丝× 4 低了下去 248
第
2
章
操作顺序书
2-5. 配件更换
5. 松开螺丝。拆下螺丝的托架前面。
6.
拆下 4 个螺丝和胶带指南。
7.
松开螺丝×2 个。取下切割器单元。
*
螺杆的标志不会被删除。
螺丝×4
护罩
带导向
注。
还有一种情况垫片来确保这一
部分的情况。去除的时候，请
注意不要丢失。您也可以只使
用一个侧面。请在下面的图中
显示的位置关系进行装配。
垫片
螺丝×2
*这个螺丝是不会被删除。
螺丝×4
247
第
2
章
操作顺序书
2-5. 配件更换
8. 拔下空气管。断开连接电缆。
9. 松开螺丝所示。向下按压部件（显示为绿色）。
10. 抬起切割器单元的前部取下切割器单元。
拆下空气管
拆卸连接器
螺丝×4
低了下去
248
第
2
章
操作顺序书
2-5. 配件更换
11. 安装在拆卸相反的顺序进行。请注意以下几点。

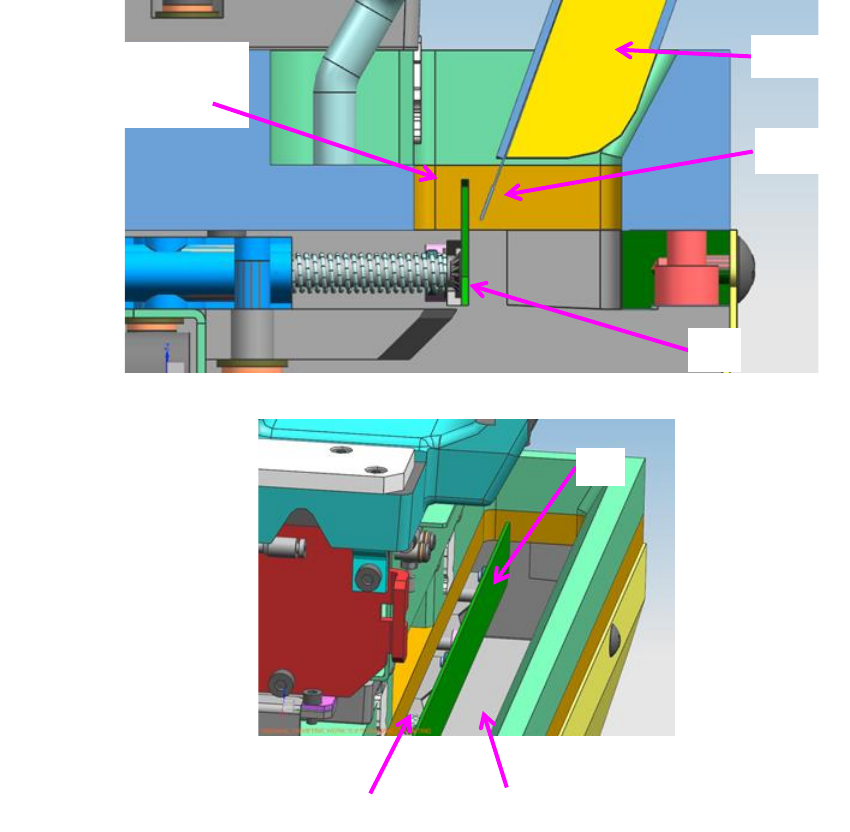

下图显示的射频为手推车的切割器单元的结构图。可动刀片和所述推杆将一起移动。
请通过下面的图仔细看。推杆会移动。板簧被按下。请被设定到正确的位置。
※如果在刀片的闭合状态下卸下裁纸机，请小心，因为这项工作是不可能的。
请不要错误的组装。请不要附着在 RX-7 的身体在切割刀片的闭合状态。这可能会造成卡纸或
故障。
12. 刀具部件更换工作已经完成。使用 RX-7 的，你需要抬起 BANK。
请按照步骤 2 中的内容。请抬起 BANK。
※请不要跳过此步骤。在 BANK 起来的时候，可能会出现错误。
带导向
板簧
推
请注意，板簧没有落入大
于推动件的后面。
注意板簧和推之间的位置关系。
板簧插入此处。
推
249
