第 2 章 操作顺序书 2- 5. 配件更换 2- 5. 配件更换 2-5- 1 . 更换 X 轴电动机 更换前的作业 1 把要更换电动机的装置的贴装头向里侧移动。 2 将本机电源置于 OFF 之后，把主断路器置于 OFF 。 3 拆下本机后侧上部的护罩。 4 拆下 X 轴皮带轮护罩。 电动机的拆卸 1 松开张紧板的安装螺丝（ 4 处）。 螺丝不要拆下。 2 将电动机滑动到下面，拆下同步皮带。 206
第
2
章
操作顺序书
2-4. 维护
24
、会显示“贴片头的构成”画面，确认是
否符合位于贴片头侧面的修订版印章的
内容，然后触摸“实施”。
贴片头的修订版本，需确认粘贴在贴
片头左侧的修订版本标签。
涂掉的字母，即表示贴片头的修订版
本。照片为
Rev.C
25
、
从电池更换的画面，触摸“校准”，
实施贴片头更换时的校准。
・
确定贴装行程
・ 转录校准
・ 贴片精度补正
关于校准方法，请参照 2-3 校准。
电池更换的标准
电池量低于规定值时，机器操作画面中会显示警告。
应在警告发生后
3
日以内实施更换。
更换标准
(
参考值
)
Z
轴
4
年
贴片头部
A=
电源接通时间
/
电源关闭时间
A=30%
・・・约
1.7
年
A=80%
・・・约
4.0
年
205
第
2
章
操作顺序书

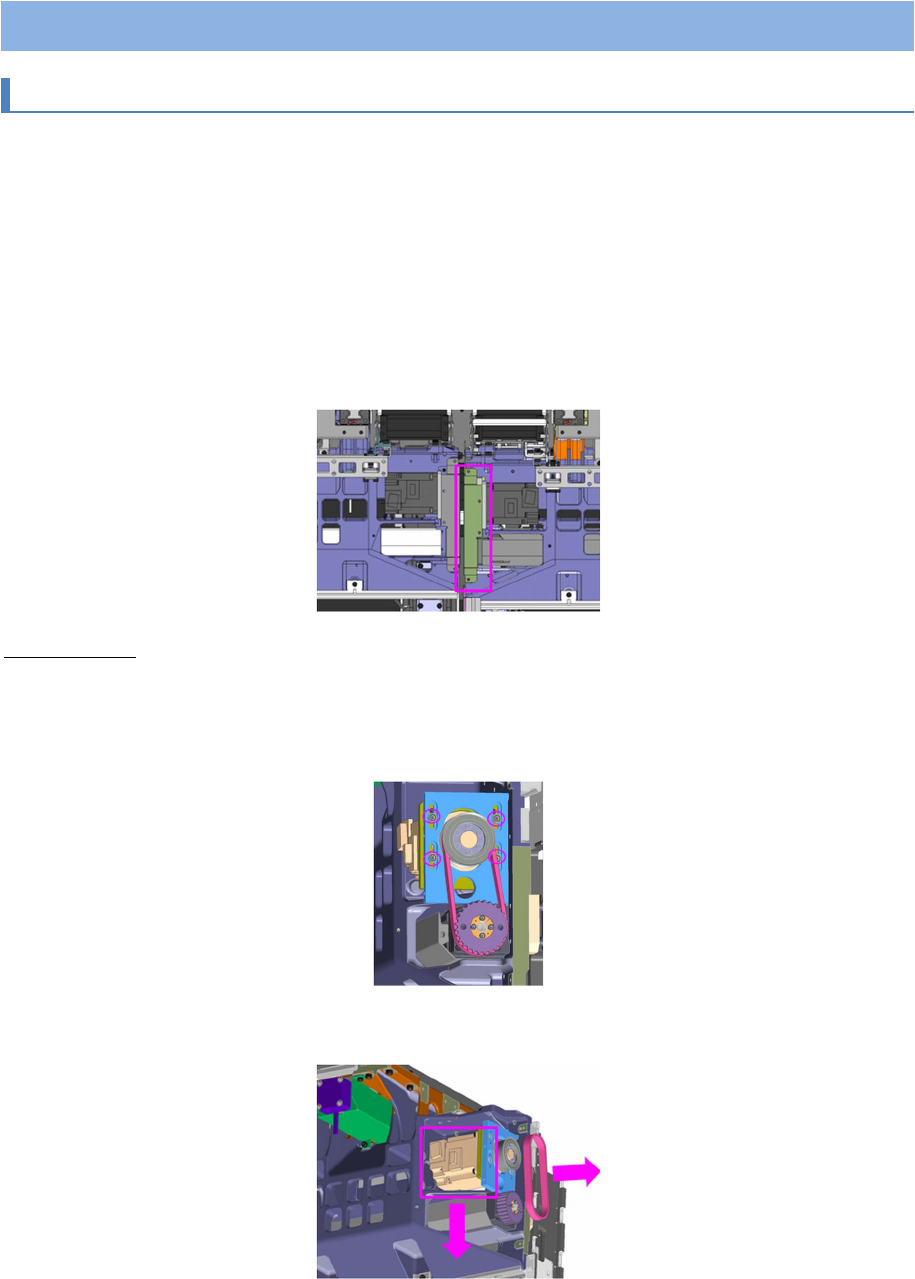

2-5. 配件更换
2-5.
配件更换
2-5-1.
更换
X
轴电动机
更换前的作业
1
把要更换电动机的装置的贴装头向里侧移动。
2
将本机电源置于
OFF
之后，把主断路器置于
OFF
。
3
拆下本机后侧上部的护罩。
4
拆下
X
轴皮带轮护罩。
电动机的拆卸
1
松开张紧板的安装螺丝（
4
处）。
螺丝不要拆下。
2
将电动机滑动到下面，拆下同步皮带。
206
第
2
章
操作顺序书

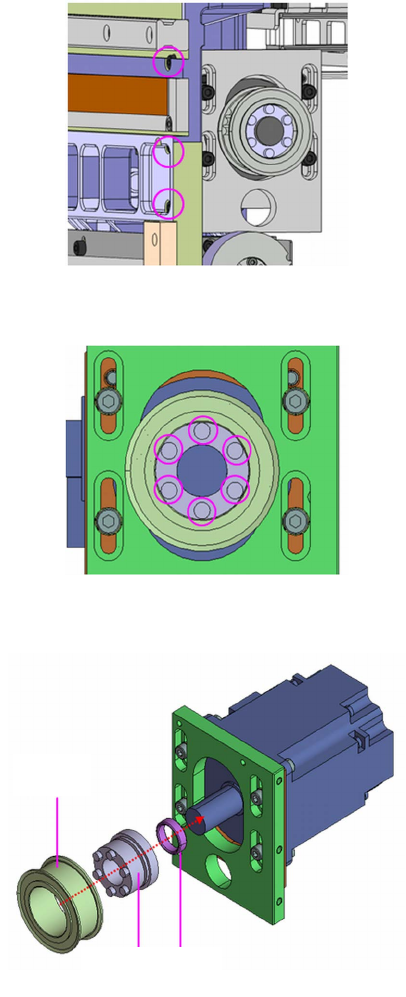

2-5. 配件更换
3
把编码器电缆和电源电缆从电动机上拆下。
4
拆下张紧板固定螺丝（
3
处）。
5
松开皮带轮的涨紧接套同步轮螺丝（
6
处）。
6
拆下
X
驱动皮带轮、涨紧接套同步轮、轴环
。
X 驱动皮带轮
涨紧接套
同步轮
轴环
