第 2 章 操作顺序书 2- 5. 配件更换 2-5- 11 . 更换 SW ITCHING HUB(IFS - NX 选项 ) 1 关闭本机的电源。 2 拆下本机后侧上部及下部的护罩。 SWIT CHING HUB 被安装于 以下位置的 MPC- CAN 的背面 。 3 拆下固定 MP C - C AN 的 螺丝。 4 MP C - C AN 的电缆 (2 根 ) 。 306
第
2
章
操作顺序书
2-5. 配件更换
5 从 MPC-CAN 底座板拆下 MPC-CAN。
6 更换 MPC-CAN，将其固定在 MPC-CAN 底座板上。
7 将电缆(2 根)连接到 MPC-CAN 上。
8 固定 MPC-CAN。
305
第
2
章
操作顺序书
2-5. 配件更换
2-5-11.
更换
SWITCHING HUB(IFS-NX
选项
)

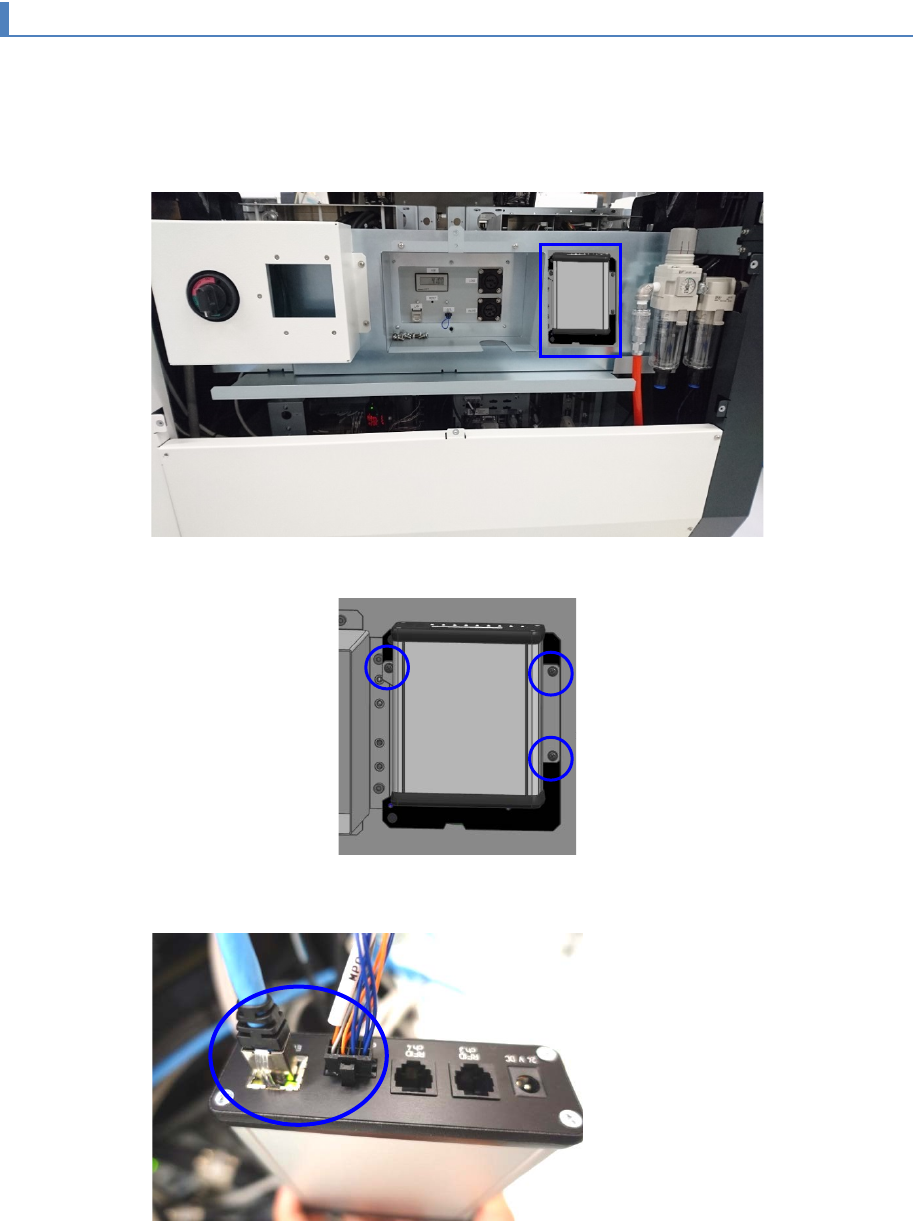

1 关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
SWITCHING HUB 被安装于以下位置的 MPC-CAN 的背面。
3 拆下固定 MPC-CAN 的螺丝。
4 MPC-CAN 的电缆(2 根)。
306
第
2
章
操作顺序书
2-5. 配件更换
5 拆下固定 SWITCHING HUB 的 HUB 板。
6 拔下连接在 SWITCHING HUB 上的电缆(4 根)。
7 从 HUB 托架拆下 SWITCHING HUB。
8 更换 SWITCHING HUB，将其固定在 HUB 托架上。
