第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
4.
使装置的电源 OFF。
5.
将 USB 存储器插入外部 PC，在外部 PC 上启动复制的文件夹内的
[MC3MainFirmUpdater.exe]。
6.

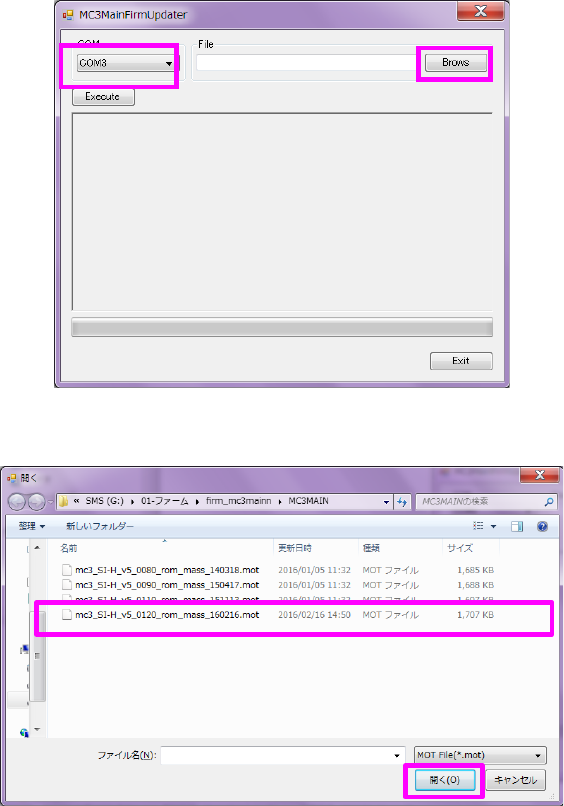

请从组合框选择连接外部 PC 与装置的 COM 端口。
7.
在 File 的框中，按下[Brows]按钮。
8.
请选择与工具在相同文件夹内的 MC3 Main 更新用文件。
9.

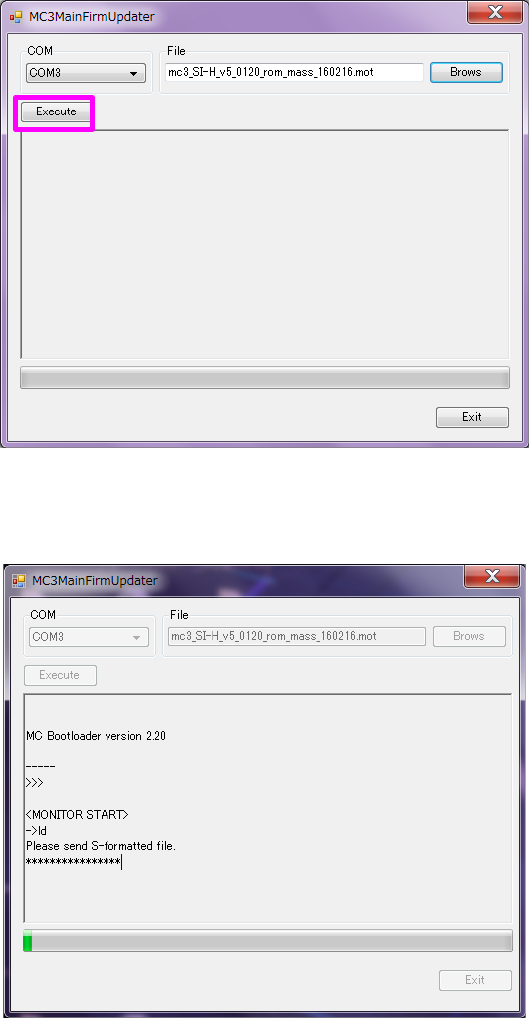

请按下[Execute]按钮。
注意：按下[Execute]按钮后，请在 20 秒以内按下装置电源，若按下装置电源的时间超过 20 秒，
[MC3MainFirmUpdater.exe]工具会发生超时错误。
6．
7．
37
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
10.
接通装置电源。
接入装置电源，则在外部 PC 的工具中显示以下画面后，开始更新固件。

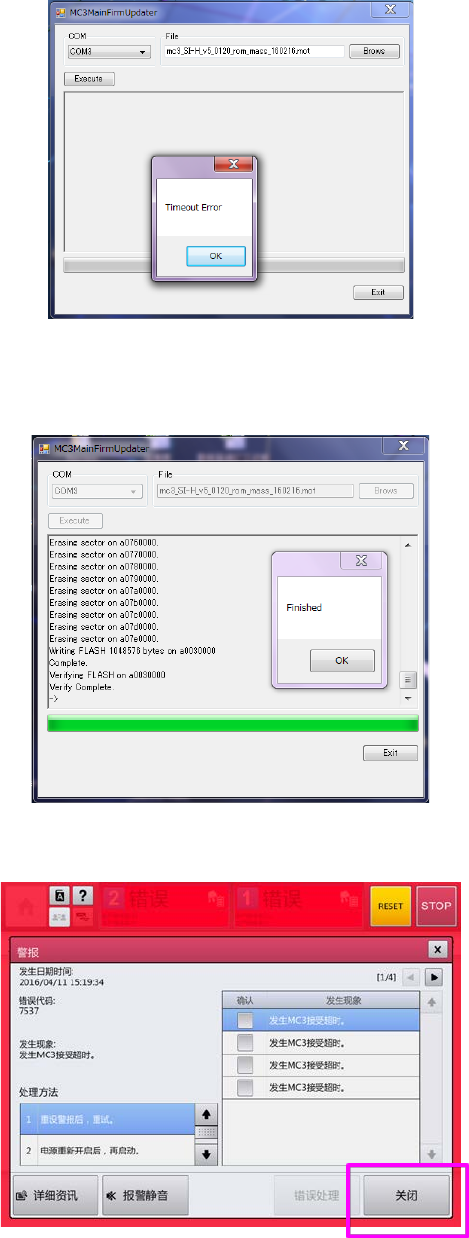

※如果连接或与装置的通信失败时，在外部 PC的工具画面显示以下的[Timeout Error]画面。
38
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
11.
MC3 Main 的固件更新结束
更新结束时显示以下的[Finished]画面。
12.
关闭装置的报警画面。
39
