第 5 章 设置图 5- 8. CON T C OMPLE 板设 置 5- 8. CONT COMPLE 板设置 5-8- 1 . CONVE Y O R CONT BOARD 、 C- CNT1 、 C- CNT2 设置（ EZA 1916 780A / 401 46464 ） 【功能】 CONVE Y O R CONT BO ARD 、 C - CNT 1 是控制传送 带传送电动机 驱动器和传送 带传送周边 I/O 的 电路 板。 …
第
5
章设置图
5-7. CAN ADDA板设置
5-7. CAN ADDA
板设置
5-7-1. CAN ADDA BOARD
设置 （
EZA1981001A / 40186484
）
【功能】
CAN ADDA BOARD是把来自激光传感器（HMS）或气压传感器的模拟值变换成数字进行 CAN 通信
的电路板。 CAN ADDA BOARD 上实装有 CPU。

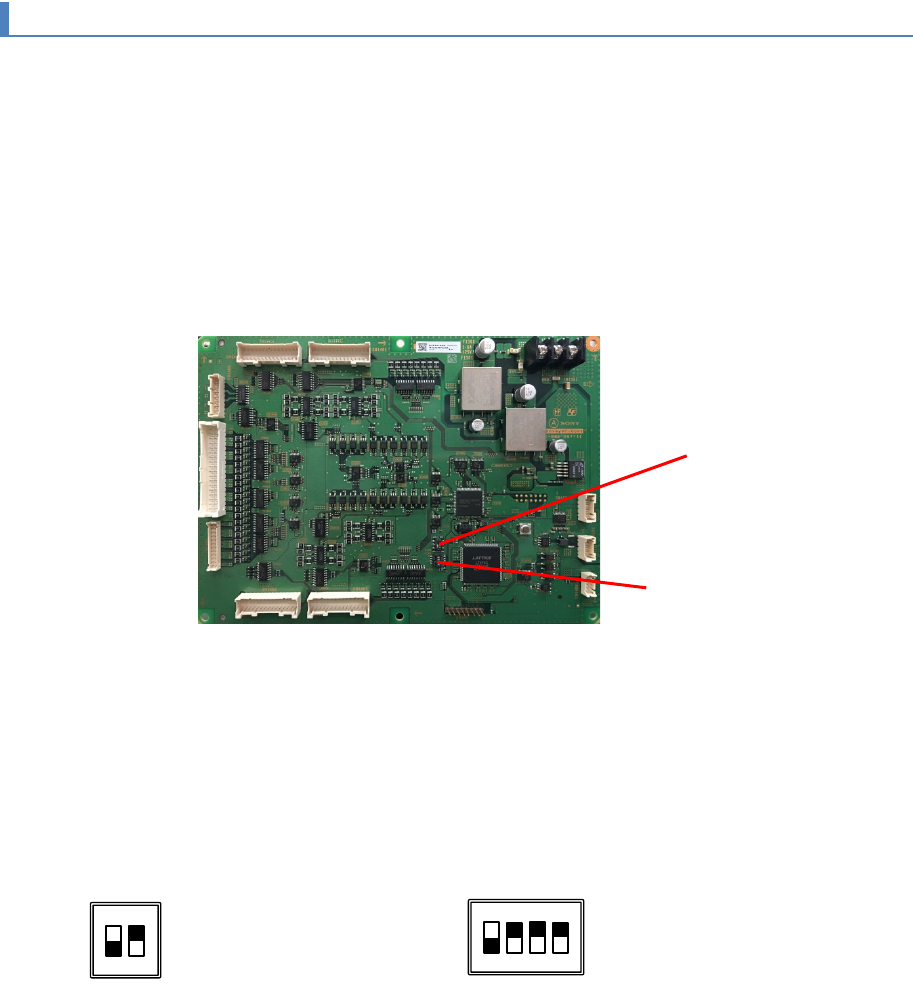

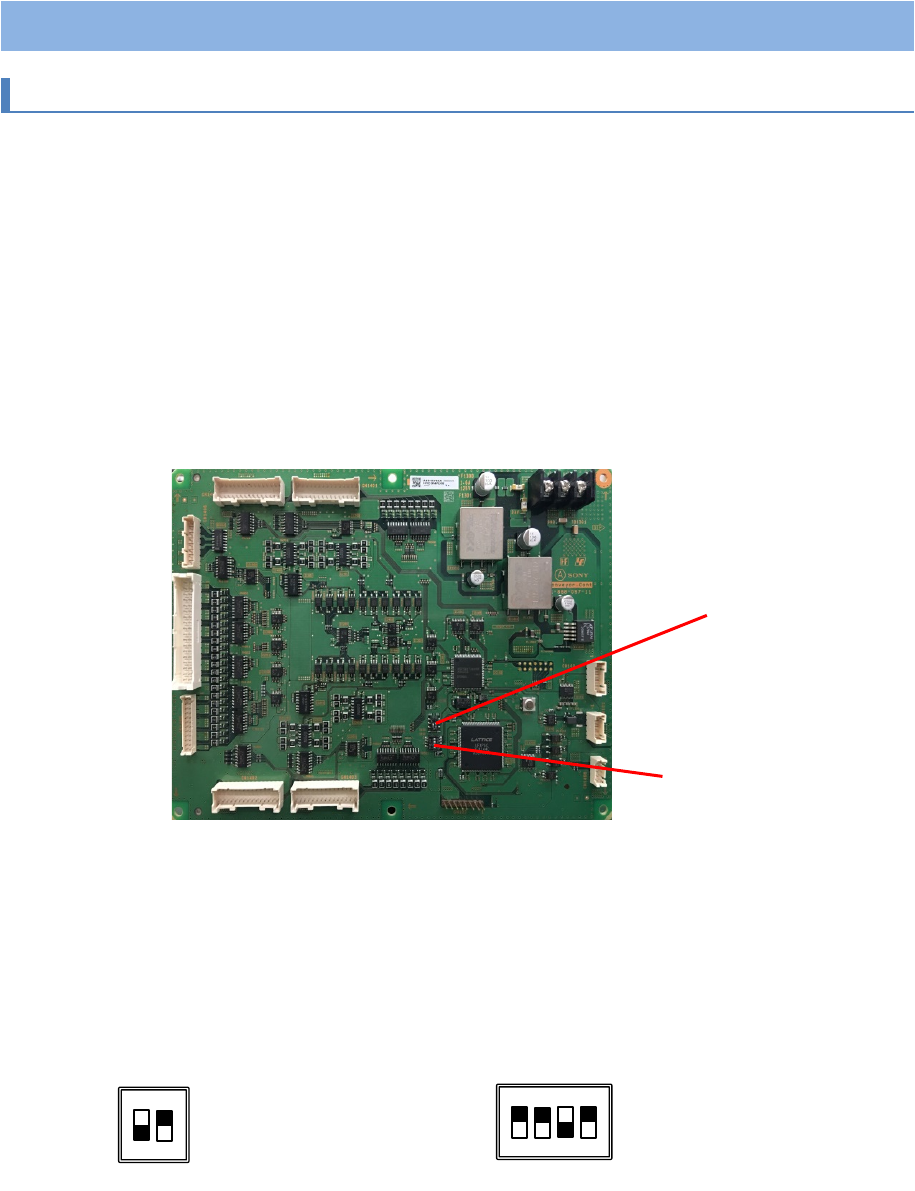

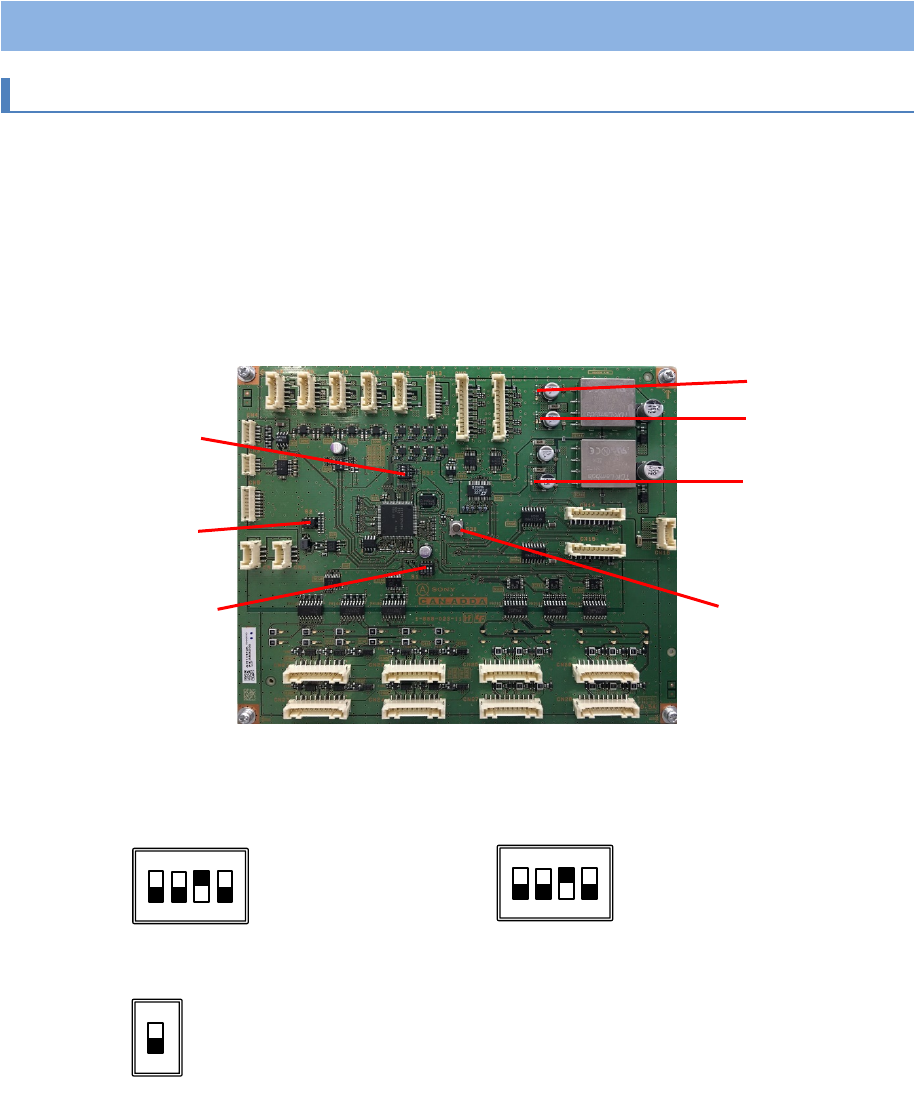

【电路板的外观】
【开关的设置】
更换 CAN ADDA BOARD时，必须进行拨码开关的设置。请符合下述的设置。
（■部表示开关的位置。）
【按钮开关】 ※这些开关基本上请不要操作。
SW30
（
FPGA RESET
） ：
FPGA 复位。
【LED 的意义】
LED1
：
+DC12V
（正常时 亮灯）
LED2 : -DC12V
（正常时 亮灯）
LED3 : +DC5V
（正常时 亮灯）
S31
S1
S2
LED1
LED2
LED3
S30
SW2 : OFF
（无白圆的一侧）
S
○
1
2
S31-1 : OFF
S31-2 : OFF
S31-3 : ON
S31-4 : OFF
S31
3
4
ON
1
2
S1-1 : OFF
S1-2 : OFF
S1-3 : OFF
S1-4 : OFF
S
3
4
ON
15
第
5
章设置图
5-8. CONT COMPLE板设置
5-8. CONT COMPLE
板设置
5-8-1. CONVEYOR CONT BOARD
、
C-CNT1
、
C-CNT2
设置（
EZA1916780A / 40146464
）
【功能】
CONVEYOR CONT BOARD、C-CNT1是控制传送带传送电动机驱动器和传送带传送周边 I/O 的电路
板。
CONVEYOR CONT BOARD、C-CNT2是控制传送带宽度调整电动机驱动器和传送带宽度调整周边
I/O的电路板。
C-CNT1、C-CNT2、C-CNT3 的 3块电路板中，C-CNT1 配置在最下侧。
CONVEYOR CONT BOARD 上实装有 CPU×1、FPGA×1。CPU 的固件更新可以通过 RX-7的操作面
板进行。
【电路板的外观】
-
【开关的设置】
更换 CONVEYOR CONT BOARD、C-CNT1、C-CNT2时，必须进行拨码开关的设置。
请符合下述的设置。
（■部表示开关的位置。）
-
-
-
-
-
-
-
1
2
S100-1 : OFF
S100-2 : ON（H 側）
SW100
1
2
S31-1 : ON
S31-2 : ON
S31-3 : OFF
S31-4 : ON
SW102
3
4
ON
IH
SW100
SW102
16
第
5
章设置图
5-8. CONT COMPLE板设置
5-8-2. CONVEYOR CONT BOARD
、
C-CNT3
设置 （
EZA1916780A / 40146464
）
【功能】
CONVEYOR CONT BOARD、C-CNT3是控制传送带倒档电动机驱动器和倒档周边 I/O 的电路板，
C-CNT1、C-CNT2、C-CNT3 的 3块电路板中，C-CNT3 配置在最上侧。
CONVEYOR CONT BOARD 上实装有 CPU×1、FPGA×1。CPU 的固件更新可以通过 RX-7的操作面
板进行。
【电路板的外观】
【开关的设置】
更换 CONVEYOR CONT BOARD、C-CNT3 时，必须进行拨码开关的设置。
请符合下述的设置。
（■部表示开关的位置。）
1
2
S100-1 : OFF
S100-2 : ON（H 側）
SW100
1
2
S31-1 : OFF
S31-2 : ON
S31-3 : ON
S31-4 : ON
SW102
3
4
ON
IH
SW100
SW102
17
