第 2 章 操作顺序书 2- 3. 校准 8 X 位置成分补正结束后，按［拆下基板］。 9 按［恢复］。 10 机器运行完成后，请打开前护罩，拆下玻璃基板。 11 按［补正完成］。 吸嘴位置 X 成分补正结果确认 确认补正的结果 。 1 选择［吸嘴 X 位置补正结果确认（ Z=0 ）］。 2 按［ 个别显示 ］。请按照与角度群组转写补正相同的步骤进行贴装。 131
第
2
章
操作顺序书
2-3. 校准
3

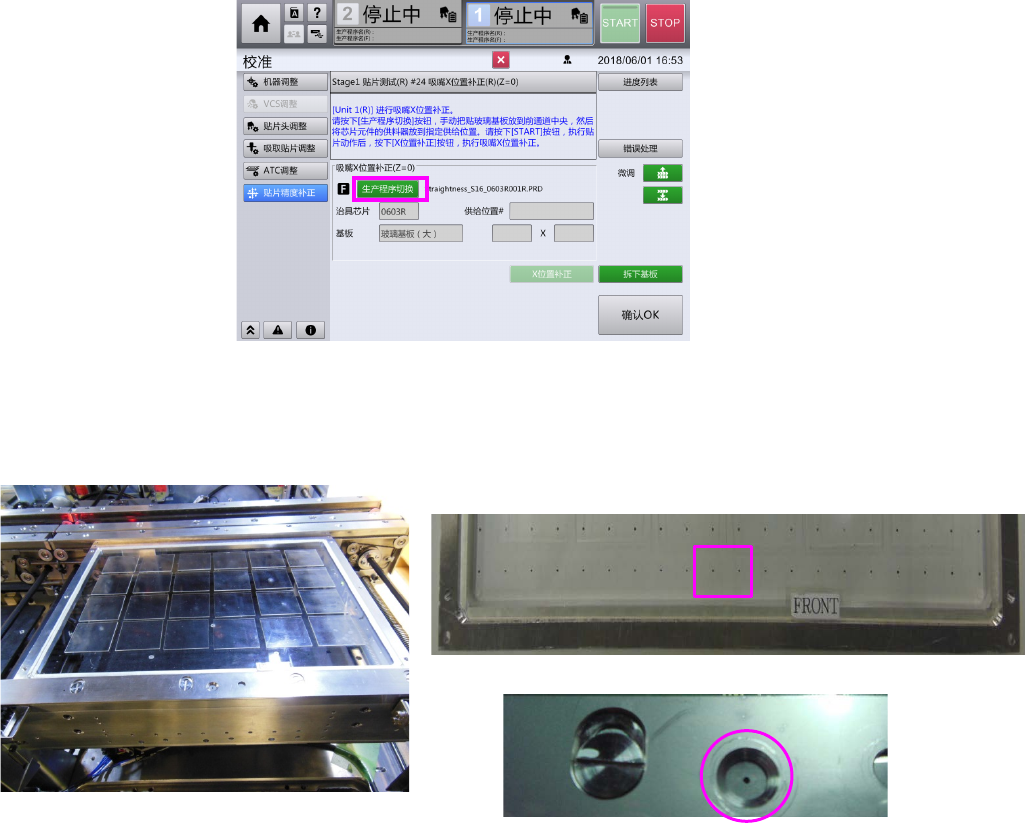

按［生产程序切换］。
4
按［恢复］。
5
请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
6
将装有
0603(R)
的吸嘴盒安装到
Z115
上。
7
长按［
START
］，开始贴装。贴装结束后，按［
X
位置补正］，执行补正。
130
第
2
章
操作顺序书
2-3. 校准
8
X

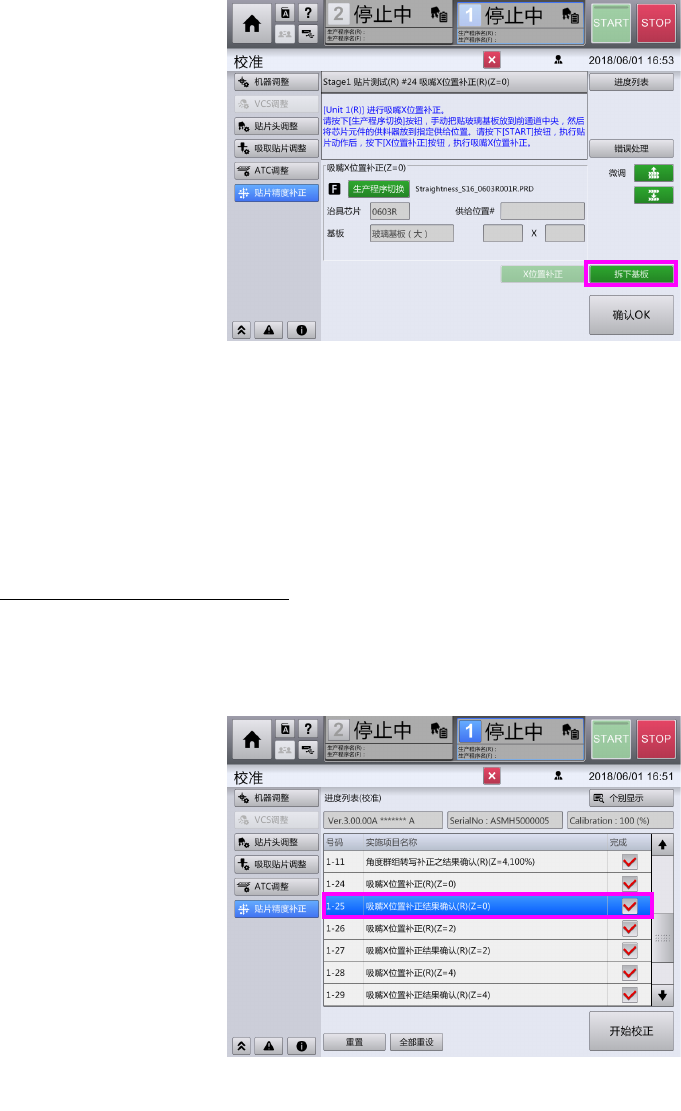

位置成分补正结束后，按［拆下基板］。
9
按［恢复］。
10
机器运行完成后，请打开前护罩，拆下玻璃基板。
11
按［补正完成］。
吸嘴位置
X
成分补正结果确认
确认补正的结果。
1
选择［吸嘴
X
位置补正结果确认（
Z=0
）］。
2
按［
个别显示
］。请按照与角度群组转写补正相同的步骤进行贴装。
131
第
2
章
操作顺序书
2-3. 校准
3
贴装完成后，按［
X
位置补正确认］。
4
如果
“
偏差
3σ”
的值在规格以内，转写补正操作即结束。
5
规格内 ： 按［关闭］进入到下一步骤。
6
规格外 ： 按［重新执行补正］，执行同样步骤。
7
按［拆下基板］。
8
按［恢复］。
9
按［确认完成］。
