第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
1-7-7.
串行终端软件的准备
1.
接通用于更新的 PC 的电源。
2.
用于更新的 PC 启动后，双击 TeraTerm 的图标启动 TeraTerm（图 3）。如果没有图标，
请从开始菜单启动。
3.
从 TeraTerm 工具栏的“Setup”菜单，选择“Serial Port setup”。显示“Serial
Port setup”画面。
4.
参照图 4 设定串行通信。
图
3
TeraTerm
启动画面
图
4
串行通信的设定画面
42
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
1-7-8. MC3
引导装载程序的更新
1.
启动已安装的 MC3 引导装载程序。之后的操作根据实装机状态的不同，操作也有所不
同。
接通实装机电源时
1) 按下更新用 PC 的“Enter 键”，在 TeraTerm 显示器画面显示出”->”。
2) 输入“mon”。
3) 在 TeraTerm 的显示器画面显示“<ROM MONITOR MODE>”信息。
4) 输入“sysre”。
5) MC3 被复位，在 TeraTerm 的显示器画面显示现在安装的 MC3 引导装载程序的启动信息。
6) 显示 5 个连续的短线，1 秒钟１个短线会变换为”>”。显示变换的时间持续 5 秒钟。
7) 在显示变换播放过程中，按下”Enter 键”。
8) 在 TeraTerm 的显示器画面显示”<MONITOR START>”信息，启动 MC3 引导装载程序 (图
5) 。

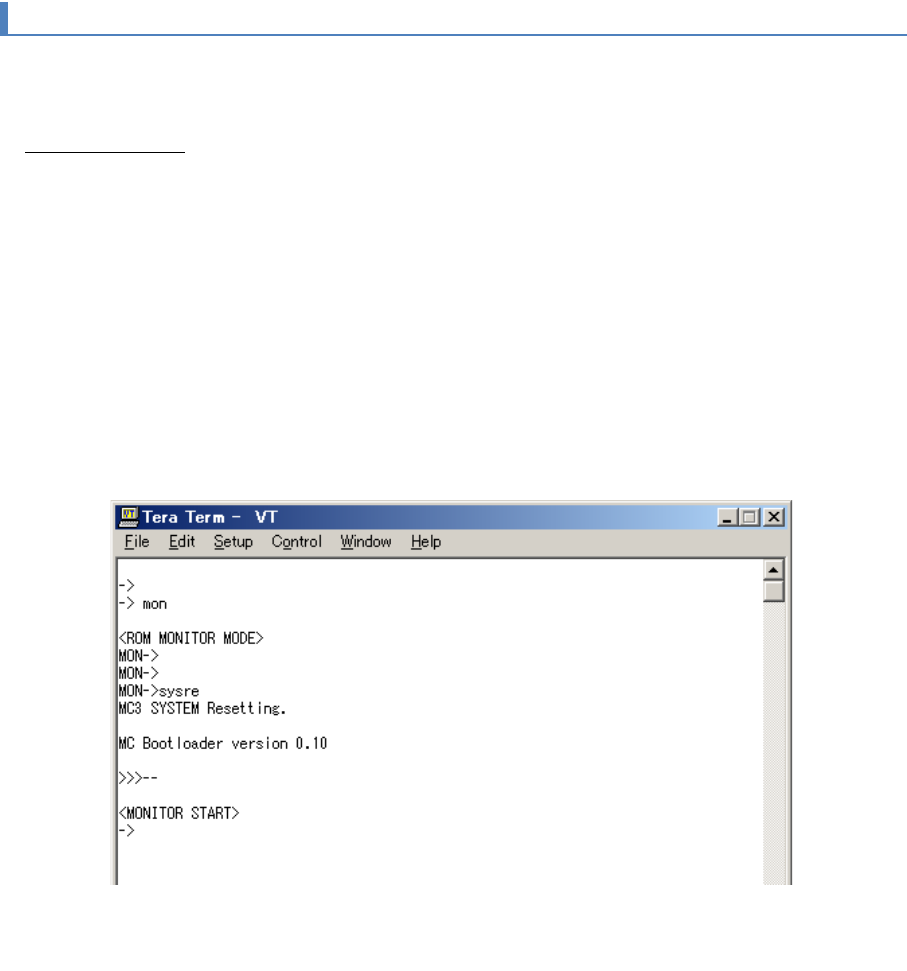

图
5
从实装机的电源接通状态启动 MC3 引导装载程序
43
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
实装机的电源切断时
接通实装机的电源。
1) 在 TeraTerm 的显示器画面显示已安装的 MC3 引导装载程序的启动信息。
2) 显示 5 个连续的短线，1 秒钟１个短线会变换为”>”。显示变换的时间持续 5 秒钟。
3) 在显示变换播放过程中，按下”Enter 键”。
4) 在 TeraTerm 的显示器画面显示”<MONITOR START>”信息，启动 MC3 引导装载程序启动(图
6)。
2.
序列传送
(
更新 MC3)的准备。
1) 输入“ld”。
2) 在 TeraTerm 的显示器画面显示“Please send S-formatted file.”信息(图 7)。

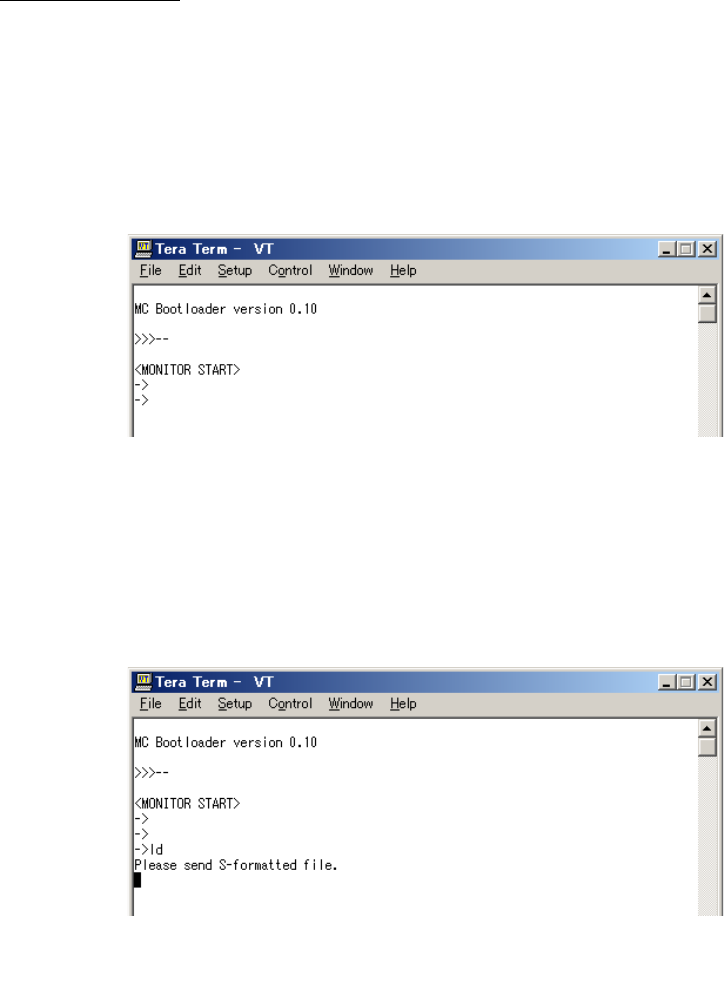

图
6
从实装机电源切断的状态启动 MC3 引导装载程序
图
7
串行传送准备
(
更新 MC3)
