第 2 章 操作顺序书 2- 5. 配件更换 11 向箭头方向按压 Z 轴马达托架，用 4 个螺丝（ C 3x25 ）固定。 将耦合器上下移 动时，确认可 顺畅地移动。 如果移动不顺畅 ，请重新调整 Z 轴马达 托架的 固定 位置。 螺丝拧紧扭矩： 1.0± 0.05N ・ m 12 拆下用束线带临时固定的座板，把内侧的一面向 L M 导轨左侧面按紧。 ※请注意不要夹 住传感器的线 束。 293
第
2
章
操作顺序书
2-5. 配件更换
9 将耦合器插入 Z 轴马达轴。
10 一边将步骤 7 的 Z 轴马达 ASSY 的耦合器伸入滚珠丝杠，一边使马达后部降下稍许、并
暂时安装。
292
第
2
章
操作顺序书
2-5. 配件更换

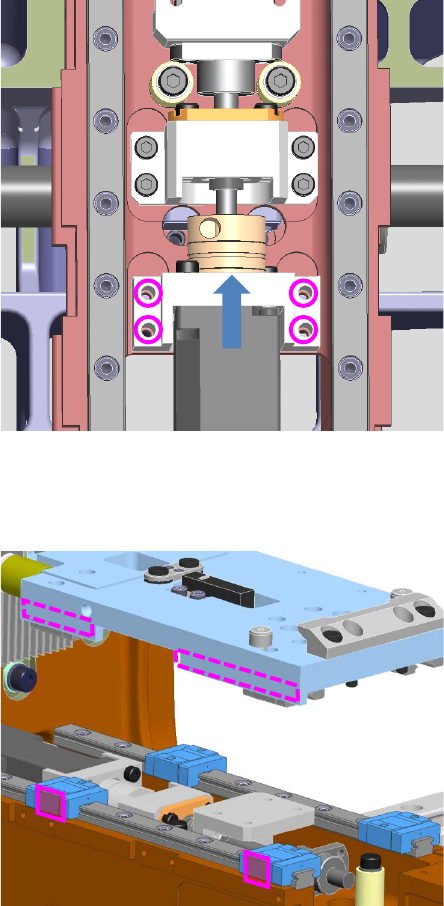

11 向箭头方向按压 Z 轴马达托架，用 4 个螺丝（C3x25）固定。
将耦合器上下移动时，确认可顺畅地移动。
如果移动不顺畅，请重新调整 Z 轴马达托架的固定位置。
螺丝拧紧扭矩： 1.0±0.05N・m
12 拆下用束线带临时固定的座板，把内侧的一面向 LM 导轨左侧面按紧。
※请注意不要夹住传感器的线束。
293
第
2
章
操作顺序书
2-5. 配件更换

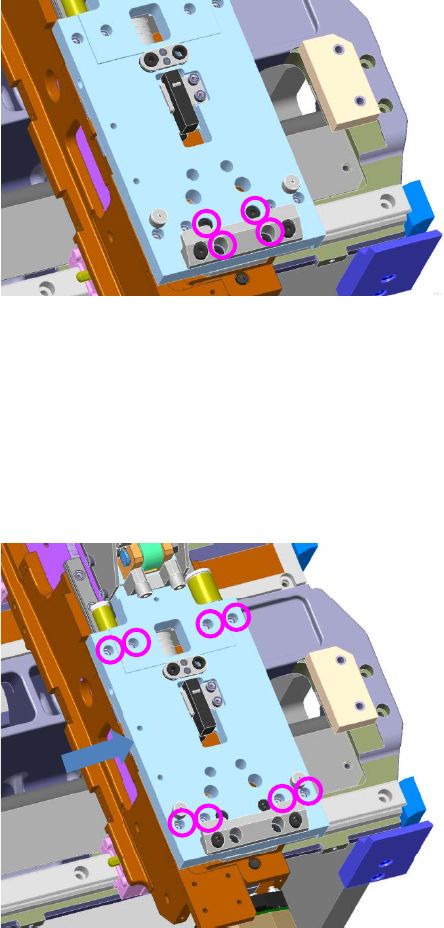

13 用 4 个螺丝（C4x10）暂时固定底座板。
螺丝拧紧扭矩： 0.8N・m
14 用 8 个螺丝（C3x6）将底座板固定到 LM 块上。
请向箭头方向按住底座板，进行固定。
螺丝拧紧扭矩： 2.0±0.1N・m
294
