第 2 章 操作顺序书 2- 5. 配件更换 6 将更换的 U S B RE P EA TE R CA BLE 盘绕在装置内。 ※ 在盘绕中请注 意在门开闭时 不会发生碰触 。 7 用固定金属件将 USB REPEA T ER CA BL E 安装到 USB BR A (RX - 7) 上。 盘绕路径 与显示器的总线固定在一 起进行盘绕 316
第
2
章
操作顺序书
2-5. 配件更换
2-5-13. USB REPEATER CABLE
的更换
(ISM/MES
关联选购项
)

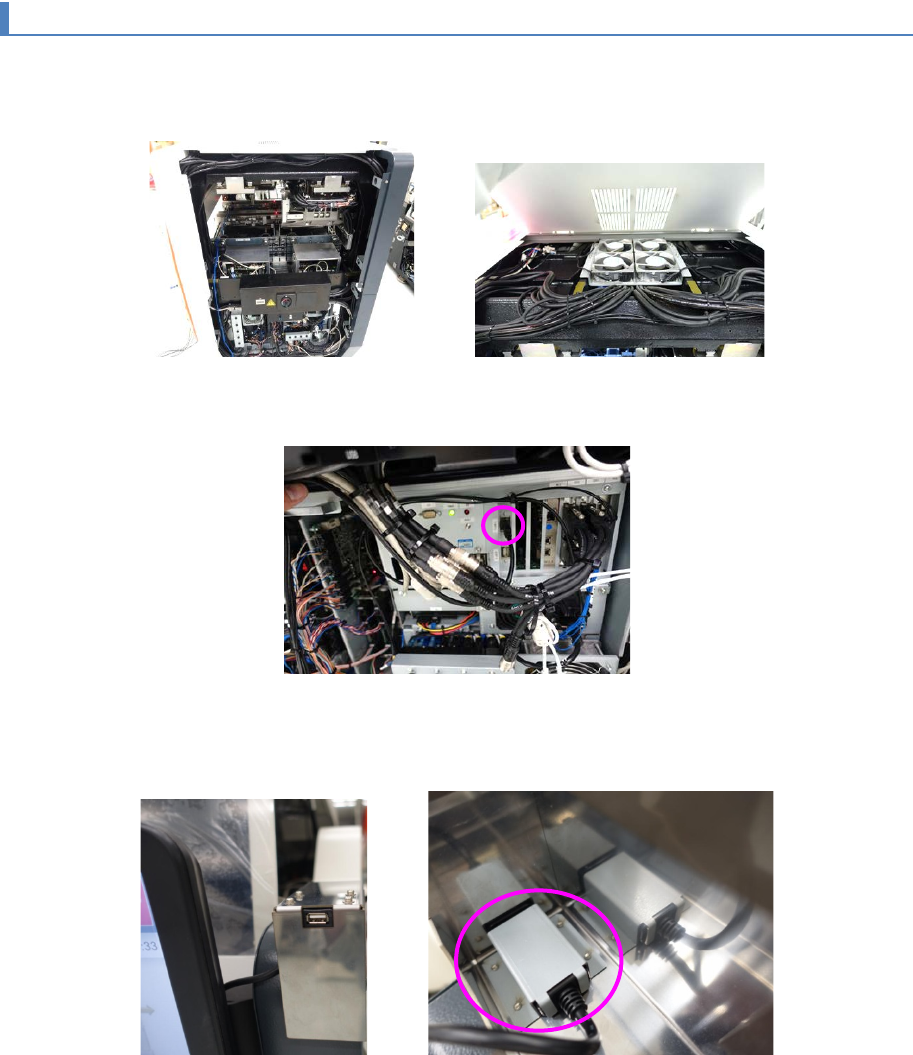

1 关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
3
将连接在电装 BOX 的 R -USB（L）上的 USB REPEATER CABLE 取下。
4
从装置上取下 USB BR A (RX-7)，并取下后侧的 USB REPEATER CABLE 的
固定金属件。
5
从装置上取下 USB REPEATER CABLE。
315
第
2
章
操作顺序书
2-5. 配件更换

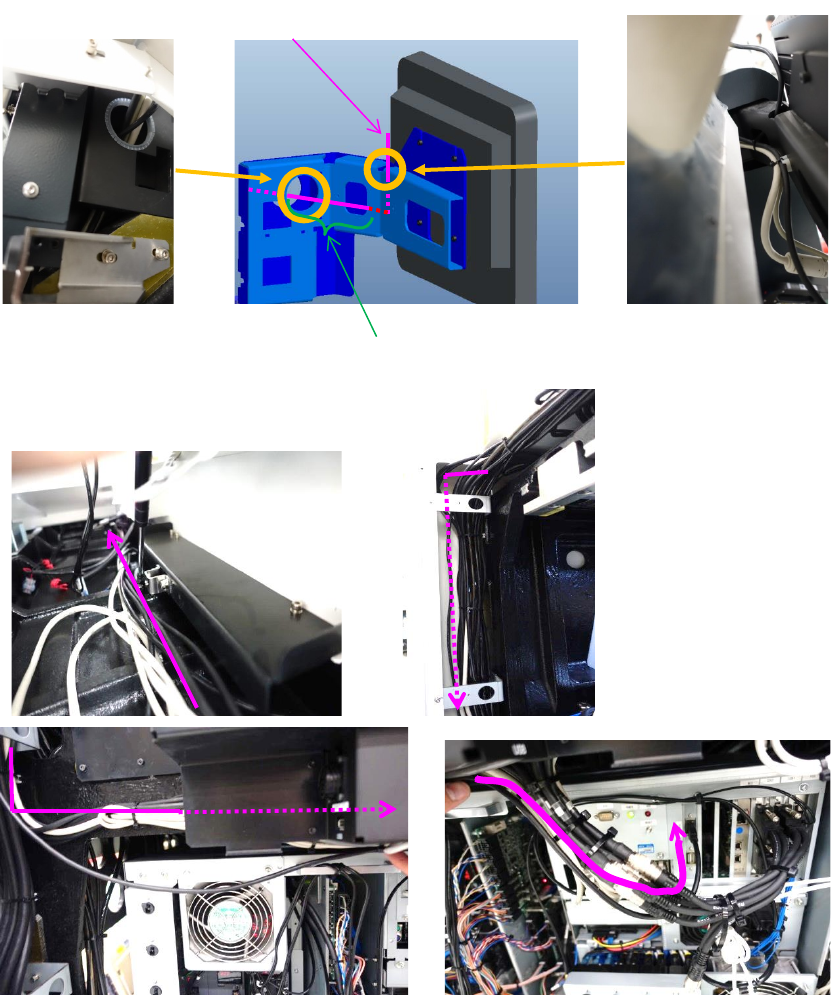

6 将更换的 USB REPEATER CABLE 盘绕在装置内。
※在盘绕中请注意在门开闭时不会发生碰触。
7
用固定金属件将 USB REPEATER CABLE 安装到 USB BR A (RX-7)上。
盘绕路径
与显示器的总线固定在一
起进行盘绕
316
第
2
章
操作顺序书
2-5. 配件更换
8 在本体上安装 USB BR A(RX-7)。
调整 USB REPEATER CABLE 的松弛并固定 USB REPEATER CABLE。
9
在安装了条形码读取器的状态下接通电源，确认条形码读取器是否能够使用，
没有问题时关闭装置电源，安装好本机后侧上部和下部的盖罩。

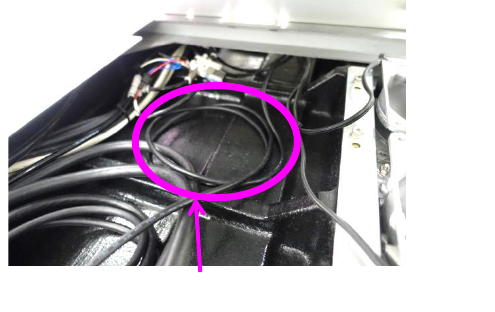

缆线长度的多余部分在装置上部进行处理。
