第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 3. 请打开门，将玻 璃芯片吸取吸 嘴 安 装到 #1 ～ #16 轴上。 请将玻璃芯片 (7 X7) 放置到 治具 芯片 放置位置上。 玻璃芯片吸取 吸嘴 玻璃芯片 (7X7) 将 玻璃芯片 (7X7) 的引脚 印刷面 向上 4. 关闭门，按［安 装完成］。 5. 按［复归］。 6. 按［校准执行 ］。 7. 按［完毕］。 58
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
按吸嘴号转录校准
1. 选择［按吸嘴号转录］，按［个别显示］。
2. 按［开始安装］。
贴片头会向近前侧移动，台车将下降。
57
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
3. 请打开门，将玻璃芯片吸取吸嘴安装到#1～#16 轴上。
请将玻璃芯片(7X7)放置到治具芯片放置位置上。
玻璃芯片吸取吸嘴 玻璃芯片(7X7) 将玻璃芯片(7X7)的引脚印刷面向上
4. 关闭门，按［安装完成］。
5. 按［复归］。
6. 按［校准执行］。
7. 按［完毕］。
58
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

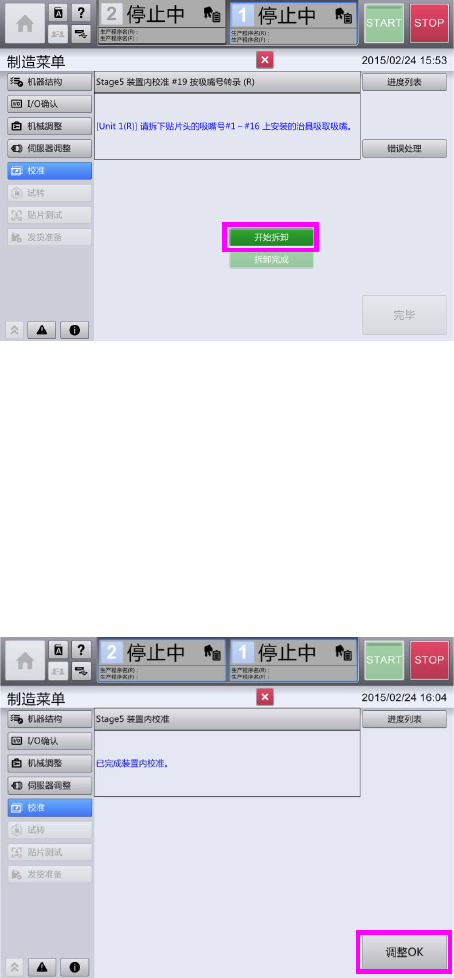

8. 按［开始拆卸］。
贴片头会向近前移动，台车将下降。
9. 打开门，拆下安装在#1～#16 轴上的玻璃芯片吸取吸嘴，以及玻璃芯片 (7X7)。
10. 关闭门，按［拆卸完成］。
11. 按［复归］。
12. 按［完毕］。
13. 按［调整 OK］。
59
