第 1 章 作 业顺 序书 1-7. MC3 Main 固件 的升级 3. 执行序列传送 (MC3 更新 ) 。 1) 将 MC3 应用程序的 mo t 文件拖 拽到 TeraTerm 的显示器 画面。 2) 在 TeraTerm 的显示器 画面显示“ * ”， 开始序列 传送 ( 图 20) 。 3) 在 TeraTerm 的显示器 画面显示” Com pleted. ”信 息，序列传送结 束 ( 图 21) 。 图 19 将 mot…
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
切断实装机的电源时
接通实装机的电源。
1) 在 TeraTerm 的显示器画面，显示已经安装的 MC3 引导装载程序的启动信息。
2) 显示 5 个连续的短线，1 秒钟１个短线会变换为”>”。显示变换的时间持续 5 秒钟。
3) 在显示变换播放过程中，按下”Enter 键”。
4) 在 TeraTerm 的显示器画面显示”<MONITOR START>”信息，启动 MC3 引导装载程序(图 17)。
如果刚更新完 MC3 引导装载程序，请在确认版本后执行同样的操作。
2.
执行序列传送 (MC3 引导装载程序) 的准备。
1) 在 TeraTerm 的显示器画面中输入“ld”。
2) 在 TeraTerm 的显示器画面显示“Please send S-formatted file.”信息(图 18)。
图 17 在实装机电源切断的状态下启动 MC3 引导装载程序
图 18 序列传送准备 (MC3 引导装载程序)
50
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
3.
执行序列传送 (MC3 更新) 。
1) 将 MC3 应用程序的 mot 文件拖拽到 TeraTerm 的显示器画面。
2) 在 TeraTerm 的显示器画面显示“*”， 开始序列传送(图 20)。
3) 在 TeraTerm 的显示器画面显示”Completed.”信息，序列传送结束(图 21)。
图 19 将 mot 文件拖拽到 Tera Term 的显示器画面
图 20 序列传送开始 (更新 MC3)
图 21 序列传送结束 (更新 MC3)
51
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
4) 向闪存写入。输入“pf”。开始向闪存的写入。
5) 在 TeraTerm 的显示器画面显示“Verify Completed.”后，向闪存的写入结束。
4.
确认版本。
1) 重新启动实装机。
2) 请在 RX-7R 信息画面，确认 MC3 的版本被正确更新

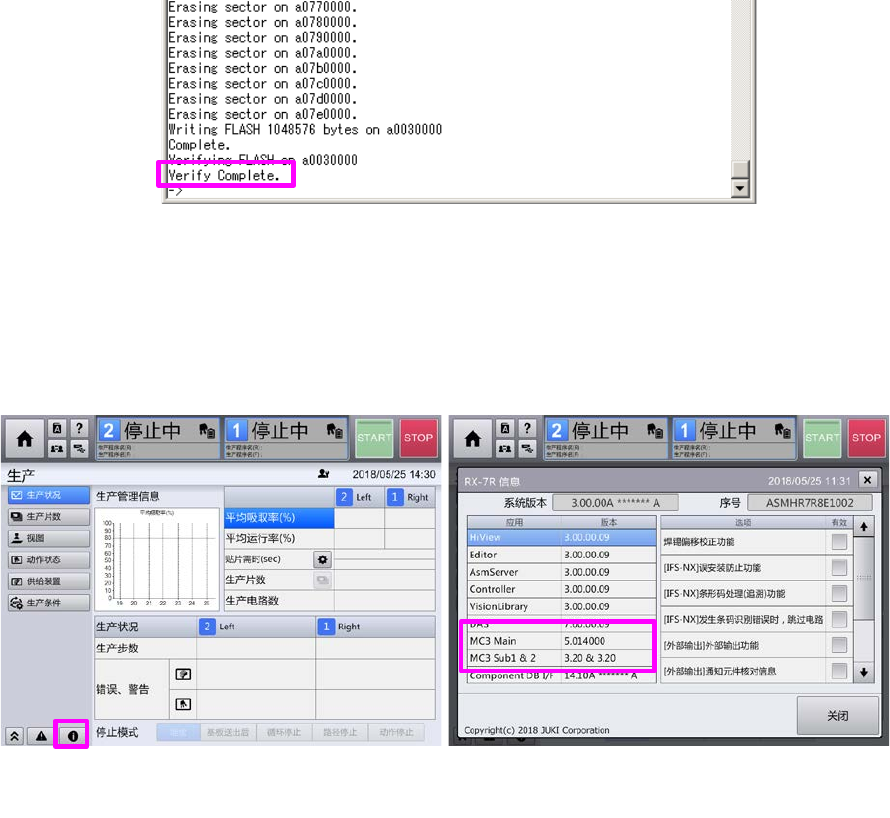

图 22 闪存的写入 (MC3 应用程序)
图 23 确认版本 (MC3 应用程序)
52
