第 2 章 操作顺序书 2- 5. 配件更换 5 请从滚珠丝杠轴拔下 Z 轴马达 A SSY 。 将马达接线侧稍 微向上提，从 滚珠丝杠上拔 下耦合器。 请勿过度拉拔， 以免对耦合器 造成损伤。 6 拧松固定耦合器的 1 个螺丝，将耦合器从马达轴上拆下。 290
第
2
章
操作顺序书
2-5. 配件更换

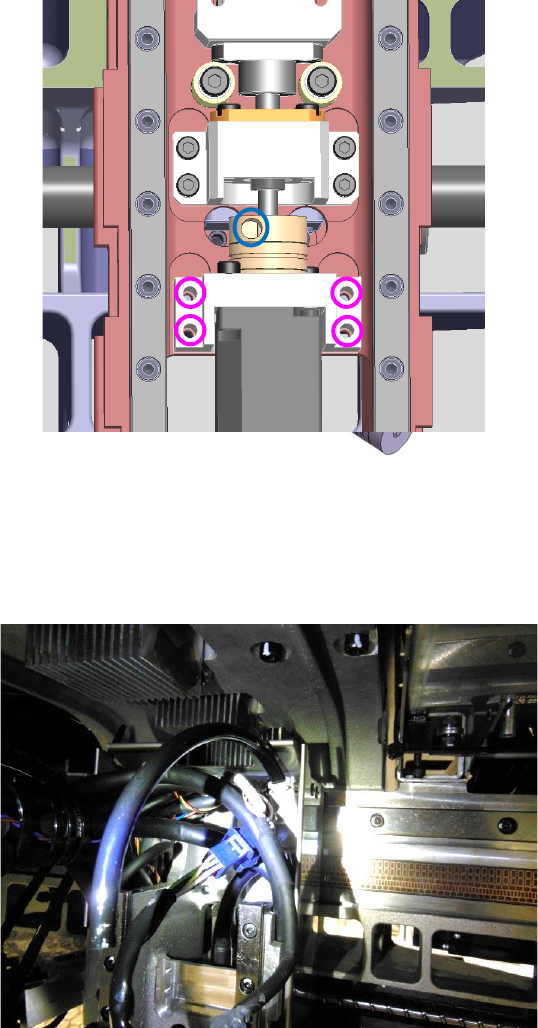

3 拧松固定 Z 轴马达托架的 4 个螺丝及固定耦合器的滚珠丝杠轴侧的螺丝。
4 确认马达线束的固定位置，拆下扎带。
马达的连接器有
2
处，要进行确认。
拔下白色连接器，不要对线束施加负荷。
黑色连接器在对面一侧有凸部，按压该部位即可脱落。请勿强行拉拔。
请注意线束不要被钳子等损伤。请确认扎带的固定位置。
289
第
2
章
操作顺序书
2-5. 配件更换
5 请从滚珠丝杠轴拔下 Z 轴马达 ASSY。
将马达接线侧稍微向上提，从滚珠丝杠上拔下耦合器。
请勿过度拉拔，以免对耦合器造成损伤。
6 拧松固定耦合器的 1 个螺丝，将耦合器从马达轴上拆下。
290
第
2
章
操作顺序书
2-5. 配件更换
7 拧松托架的 2 个固定螺丝，将托架从 Z 轴马达上拆下。
8 用 2 个螺丝（C3x12）将托架安装到新的 Z 轴马达上。
拧紧扭矩： 1.0±0.05N・m
注意
• 马达的连接器的方向根据左右的单元对称分布。（上图为左侧单元）
