第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 6. 按［调整 OK ］。 33
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

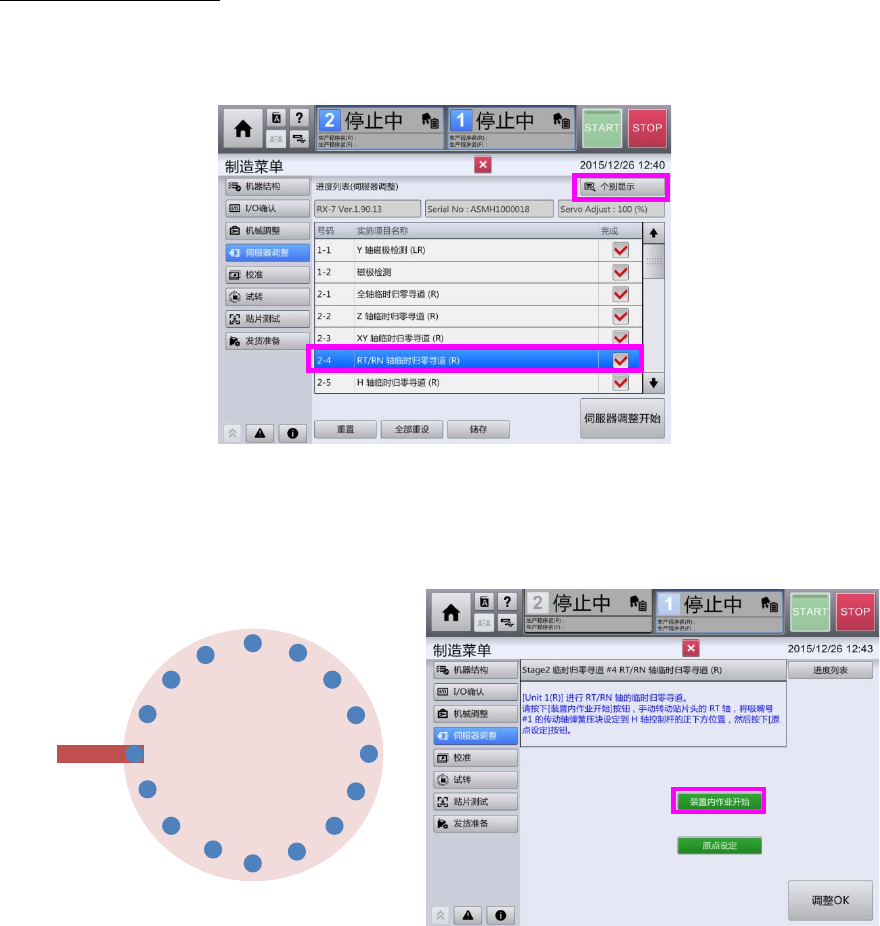

确定 RT/RN 轴暂定原点
1. 选择［RT/RN 轴临时归零寻道（确定 RT/RN 轴暂定原点）］，按［个别显示］。
2. 请按［装置内作业开始］，打开门，用手使贴片头单元的 RT 轴旋转并移动，使第 1 号轴 位于
H 轴杆的正下方的位置。
3. RT 轴的移动完成后，请关闭门，按［原点设定］。
4. 按［复归］。
5. 按［调整 OK］。
1
32
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

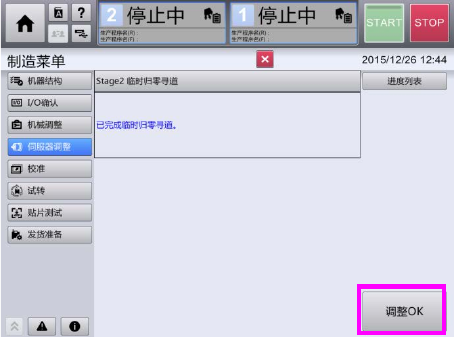

6. 按［调整 OK］。
33
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

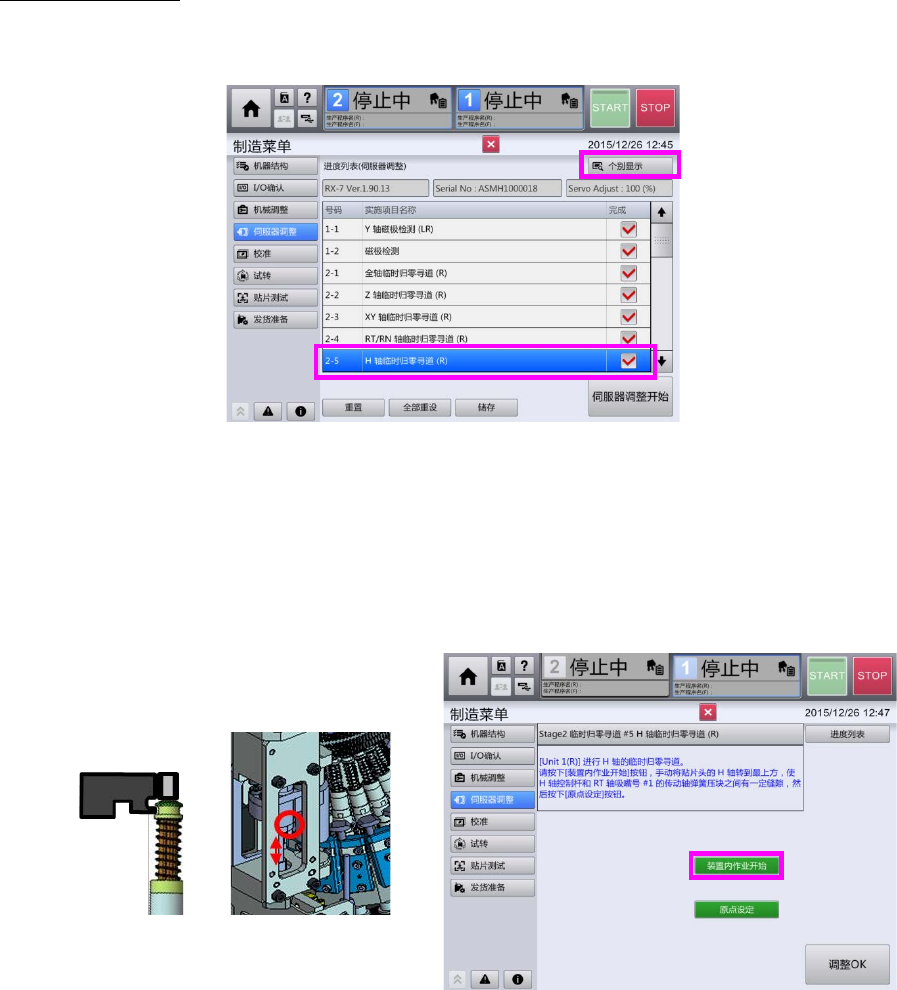

确定
H
轴暂定原点
1. 选择［H 轴临时归零寻道（确定 H 轴暂定原点）］，按［个别显示］。
2. 按下装置内作业开始，打开门，将其（H 轴杆）移动至适当位置，使 H 轴杆与按压第 1 号轴弹
簧之间有间隙。
降下红圈部，贴住轴的上限后，将红圈部稍微上升一点。
3. H 轴的移动完成后，关闭门，按［原点设定］。
4. 按［复归］。
5. 按［调整 OK］。
34
