第 2 章 操作顺序书 2- 5. 配件更换 9. 安装时要按相反的步骤安装。 10. 安装后，按［完毕贴片头交（更）换］。 11. 确认贴片头的修订版本，按下 “ 实施 ” 。 贴片头的修订版 本，需确认粘 贴在贴片头左 侧的修订版 本标签。 涂掉的字母，即 表示贴片头的 修订版本。 照片为 R ev .C 260
第
2
章
操作顺序书
2-5. 配件更换

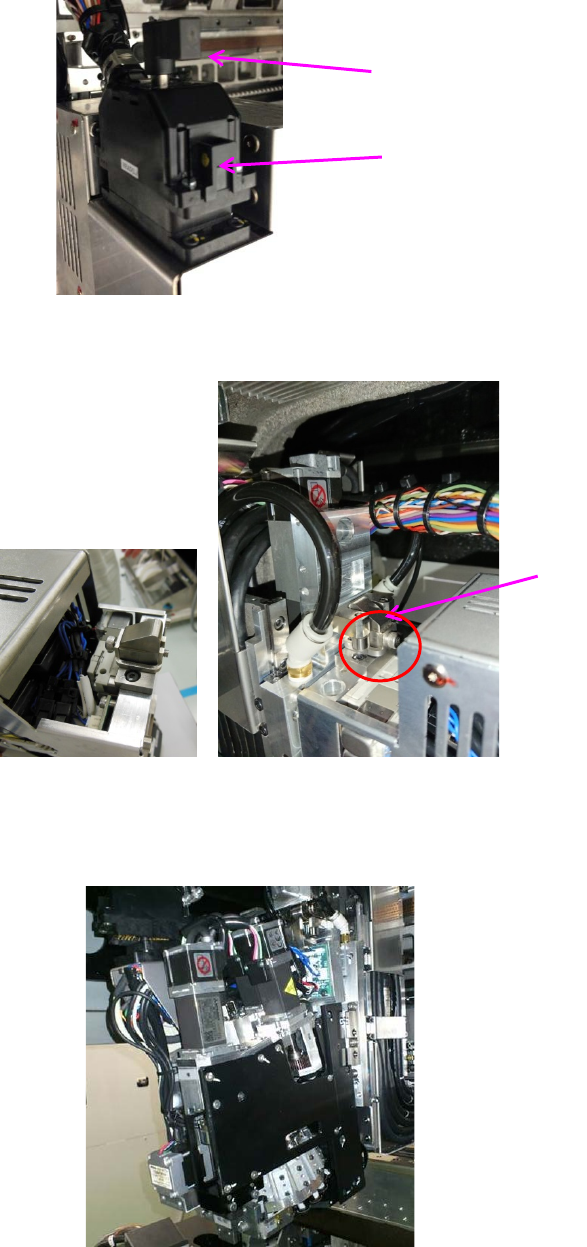

6. 使线缆连接器的锁紧杆向逆时针方向旋转，拔下连接器。
7. 充分松开用来固定贴片头上部的内六角螺栓，卸下贴片头。
注意
进行本操作时请务必在用手托住贴片头单元的状态下进行操作。
8.
用两手托住贴片头单元，一边向上方向按压，一边拆卸。
线缆连接器
锁紧杆
螺丝
螺丝的状态
259
第
2
章
操作顺序书
2-5. 配件更换
9. 安装时要按相反的步骤安装。
10.

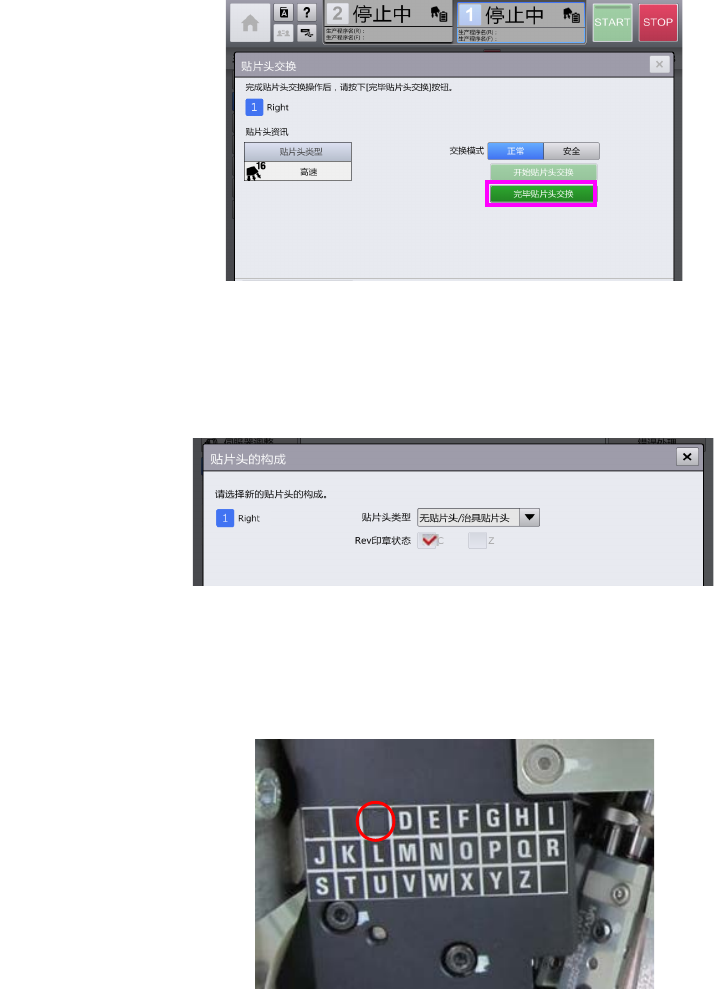

安装后，按［完毕贴片头交（更）换］。
11. 确认贴片头的修订版本，按下“实施”。
贴片头的修订版本，需确认粘贴在贴片头左侧的修订版本标签。
涂掉的字母，即表示贴片头的修订版本。照片为 Rev.C
260
第
2
章
操作顺序书
2-5. 配件更换

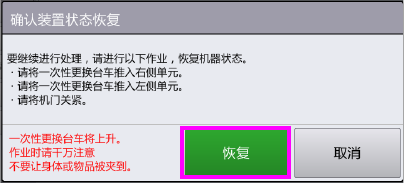

12. 按［恢复］。
13. 按［关闭］。
261
