7-5.
贴片头单元原点消失时的恢复方法
＜自动原点设定操作时＞
1. 触摸［开始安装］。
2. 安装 16 个治具。
3. 触摸［安装完成］，在恢复动作画面上触摸［恢复］。
4. 触摸［确认 OK］。
5. 触摸［自动原点设定］。
41
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

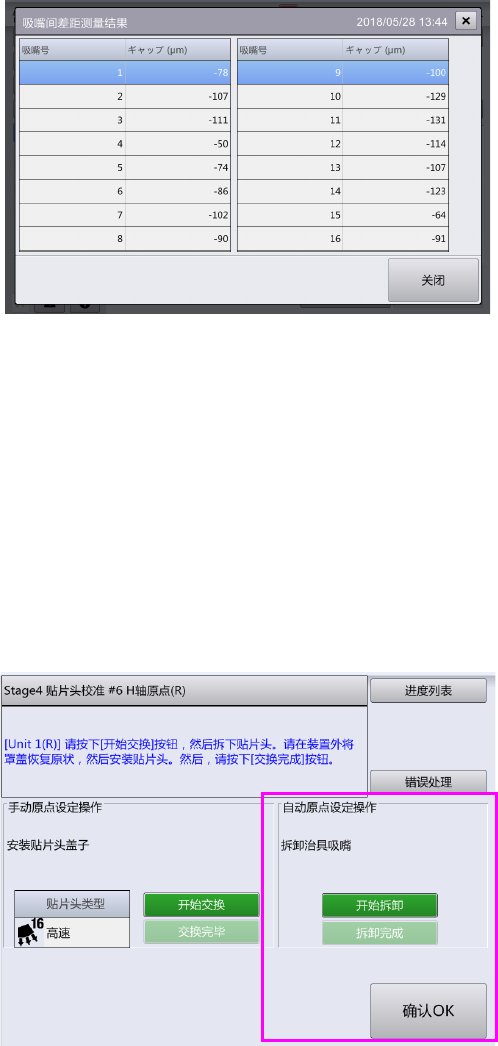

6. 执行校准，显示测定结果。
以#1～#16 中测定值最高的吸嘴号为基准，距之 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。
在［吸嘴间差距测定结果］画面上，以列表形式显示测定过的各吸嘴号与 H 轴原点的距离（差
距）。
7. 确认各吸嘴号的差距值测定正确没有问题后，触摸［关闭］。
请确认差距值的最大值与最小值之差在 0.2 mm 以内。
8. 触摸［确认 OK］。
9. 将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
10. 触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
11. 恢复动作完成后，触摸［确认 OK］。
42
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
＜手动原点设定操作时＞

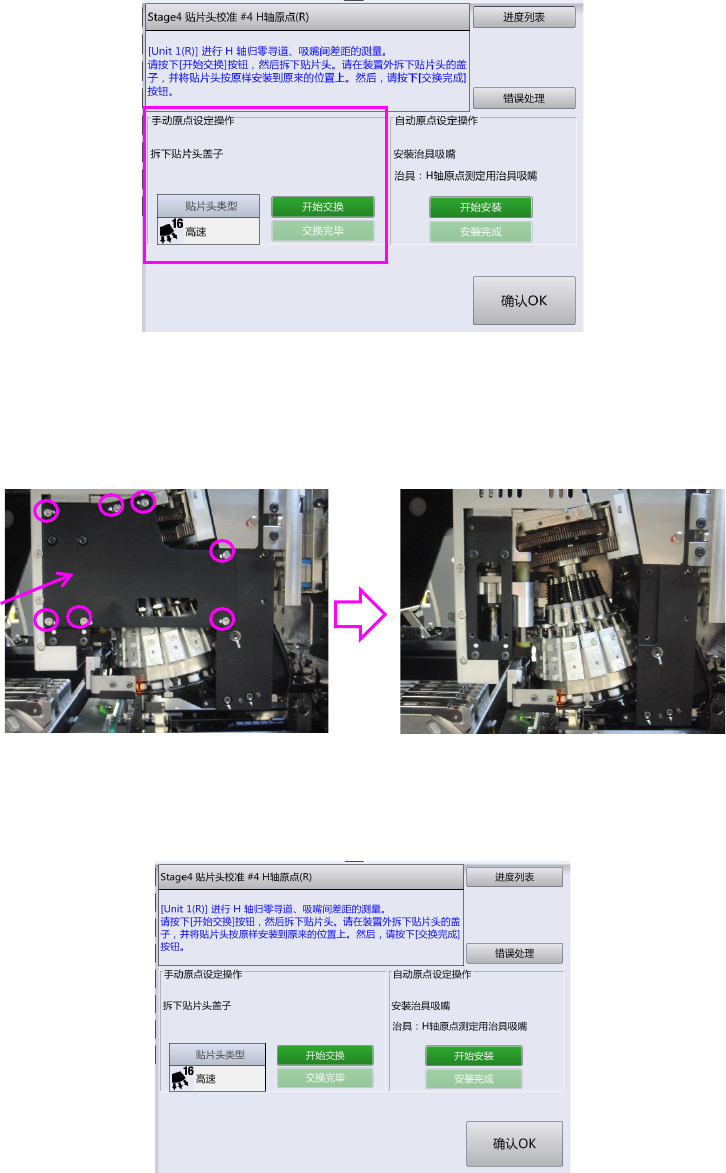

1. 触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右
一次性更换台车下降、前面护罩解除锁定。
2. 打开前面护罩，卸下校准对象装置的贴片头右侧护罩。
取下 7 个低头螺栓。
3. 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
