第 2 章 操作顺序书 2- 3. 校准 7 安装 AT C 。 用 4 个螺丝安装 AT C 。 只有 1 个 ATC 时用 2 个螺丝。 螺丝紧固扭矩 M4 CP 螺 栓： 2 N·m ±0. 1 N· m 8 安装高度检测传感器。 用 2 个螺丝把高度检测 传感器安装到 板金上。 螺丝紧固扭矩 M4 CP 螺 栓： 2 N·m ±0. 1 N· m 55
第
2
章
操作顺序书
2-3. 校准

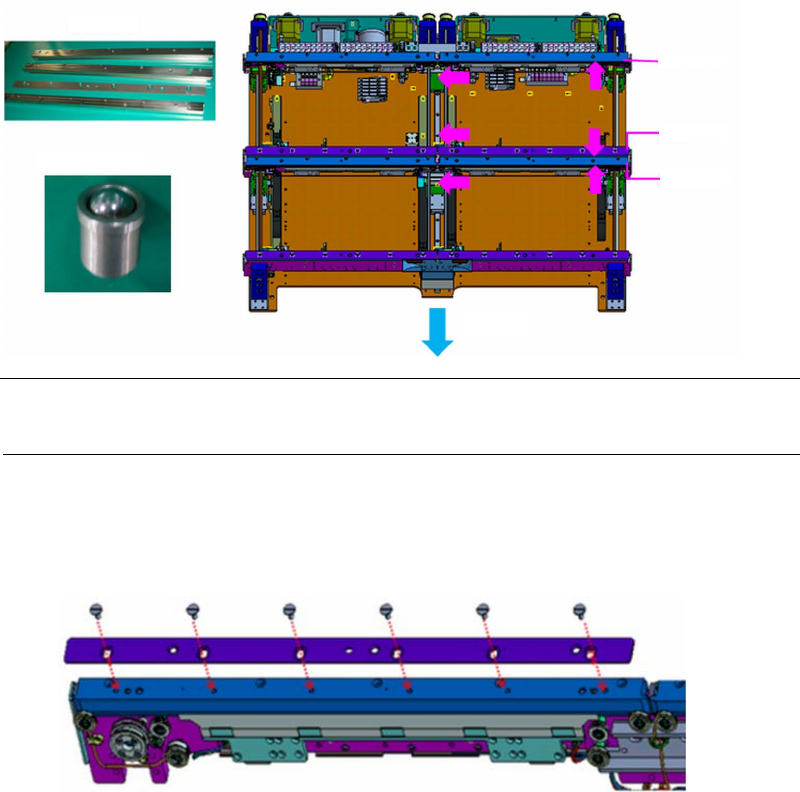

6
安装右侧装置第
2
轨道
～
第
4
轨道的基板压条。
请朝箭头方向顶住固定。
注意
•
附属在第 3 轨道上的球塞会脱出，所以请注意不要丢失。
用 6 处螺丝将基板压条固定。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m
一字槽头螺丝：1 N·m ±0.05 N·m
基板压条
球塞
第 4 轨道
第 3 轨道
第 2 轨道
装置前面
54
第
2
章
操作顺序书
2-3. 校准

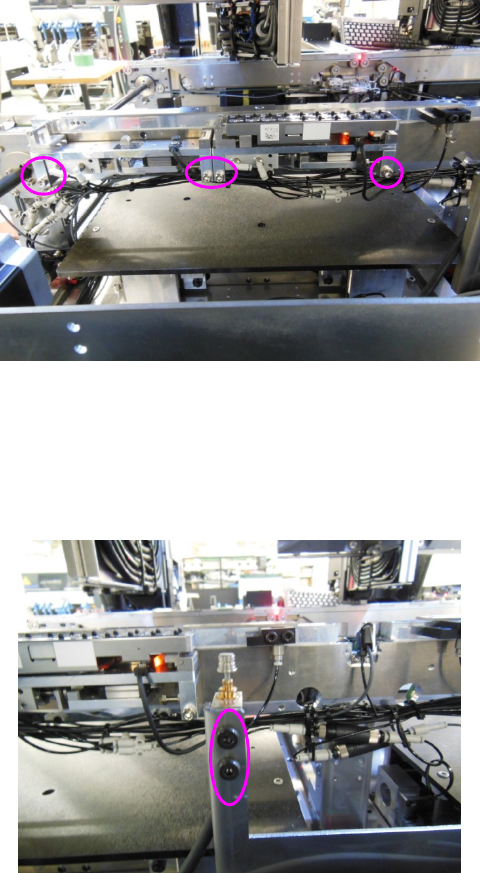

7
安装
ATC
。
用 4 个螺丝安装 ATC。 只有 1 个 ATC 时用 2 个螺丝。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m

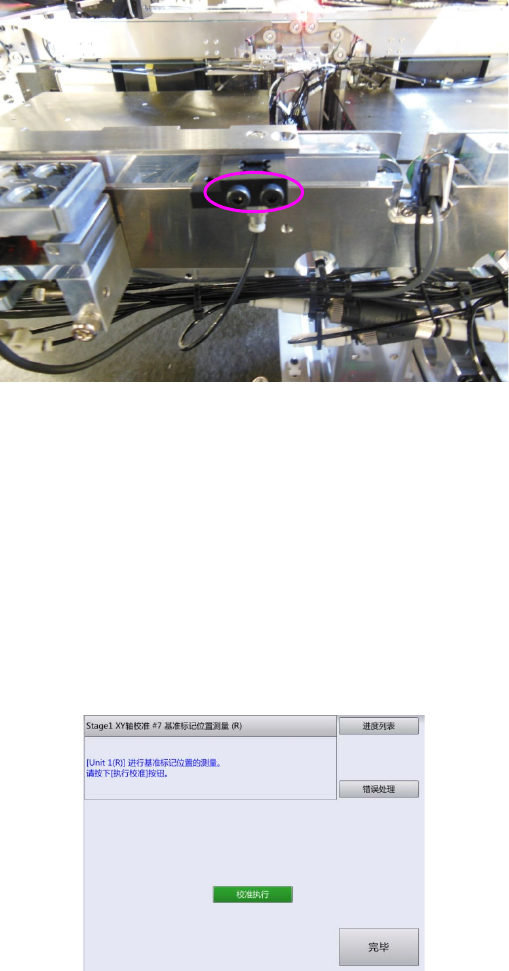

8
安装高度检测传感器。
用 2 个螺丝把高度检测传感器安装到板金上。
螺丝紧固扭矩
M4 CP 螺栓：2 N·m ±0.1 N·m
55
第
2
章
操作顺序书
2-3. 校准
9
安装治具芯片台。
用 2 个螺丝安装治具芯片台。
螺丝紧固扭矩
M4 CP 螺栓：0.3 N·m ±0.03 N·m
10
触摸［装置内作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
11
触摸［完毕］。
显示测定右侧装置基准标记位置的画面。
12
触摸［校准执行］。
行基准位置标记的位置测定。
13
触摸［完毕］。
56
