第 2 章 操作顺序书 2- 3. 校准 RN 轴角度补正 1 触摸［开始安装］。 进行左右一次性 更换台车上升 、前面护罩的 锁定后，贴 装头向安装位置 移动， RT 轴的 转塔向吸 嘴号 #1 的位置旋转。 然后进行左右 一次性更换台 车下降、前面护 罩解除锁定。 2 将治具吸 嘴安装到 装置 的吸嘴号 #1 ～ 16 上，把玻 璃芯片 (7 x7) 放到治具 芯片安置 台上。 ※如前一次校准 时安装的吸嘴 、玻璃芯片保 持原状未卸…
第
2
章
操作顺序书
2-3. 校准
6
显示

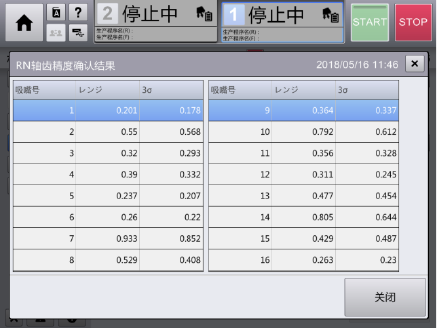

RN
齿轮精度结果，确认数值后触摸［关闭］。
7
触摸［确认
OK
］。
保存校准结果，显示基准治具吸嘴的拆卸画面。
8
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
9
打开前面护罩，取下吸嘴号
#1
～
16
上安装的治具吸取吸嘴和玻璃芯片
(7x7)
。
※如接着要进行 RN 轴角度修正时，不要取下吸嘴、玻璃芯片而直接触摸第 11 步完成。
10
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
11
触摸［完毕］。
109
第
2
章
操作顺序书
2-3. 校准
RN
轴角度补正

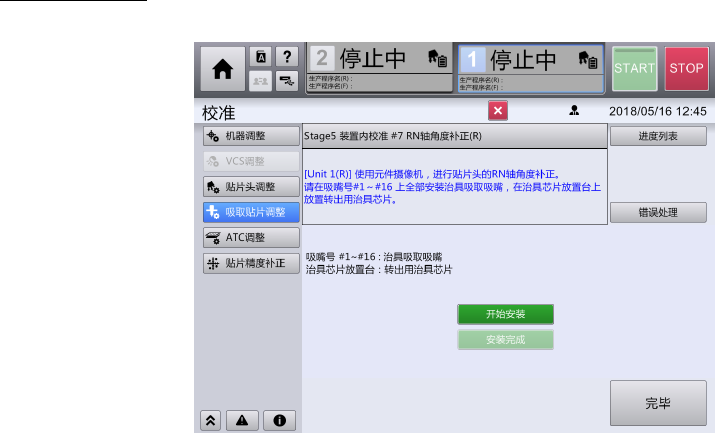

1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
将治具吸嘴安装到装置的吸嘴号
#1
～
16
上，把玻璃芯片
(7x7)
放到治具芯片安置台上。
※如前一次校准时安装的吸嘴、玻璃芯片保持原状未卸下时，直接触摸第 4 步完成。
3
关闭前面护罩，触摸［安装完成］。
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
4
触摸［完毕］。
显示确定贴装头贴装行程的画面。
5
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号 #1～16 进行 RN 齿轮的补正量计
算。校准正常完成后，显示［校准处理正常完成。］的信息。
6
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
7
打开前面护罩，取下吸嘴号
#1
～
16
上安装的治具吸嘴和玻璃芯片
(7x7)
。
110
第
2
章
操作顺序书
2-3. 校准
8
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
9
触摸［完毕］。
111
