第 2 章 操作顺序书 2- 4. 维护 4 将真空压力计置于 ON ，把真空压力计的吸嘴 (b) 装到 1 号转塔的内轴。 5 确认画面上方的真空压力计的值为 “ 80 k Pa 以上 ” 。 6 把 1 号的机械阀手柄用手扳到上面，使位于吸取侧。 7 确认并记录真空压力计的值。 规格 - 8 0kpa 以下 8 把 1 号转塔机械阀的手柄用手往下压。 9 拆下真空压力计的吸嘴。 10 为使 2 号转塔移动到测定位置，用手旋转 RT …
第
2
章
操作顺序书
2-4. 维护
2-4-3.

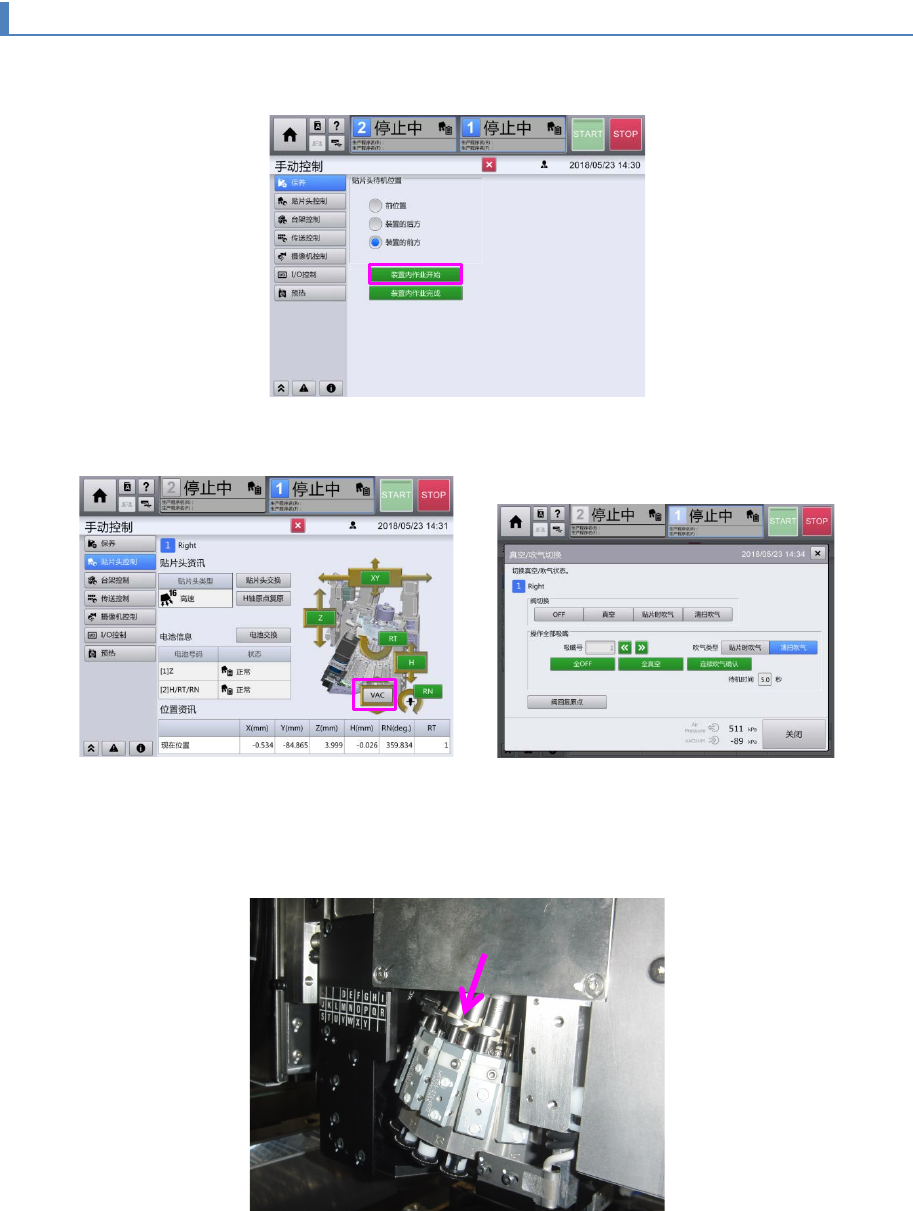

测定贴装头真空压力
1
选择手动控制＞保养 “装置的前方”，触摸“装置内作业开始”。
2
触摸手动控制＞贴片头控制 “
VAC
”后，真空泵运转。
3
拉出台车，用手旋转装置
1
和装置
2
的
RT
轴，检查
16
个机械阀的手柄是否已分别被
按下。
如果未按下，请用手从上按下。
148
第
2
章
操作顺序书
2-4. 维护
4
将真空压力计置于
ON
，把真空压力计的吸嘴
(b)
装到
1
号转塔的内轴。
5
确认画面上方的真空压力计的值为
“80 kPa
以上
”
。
6
把
1
号的机械阀手柄用手扳到上面，使位于吸取侧。
7
确认并记录真空压力计的值。
规格
-80kpa
以下
8
把
1
号转塔机械阀的手柄用手往下压。
9
拆下真空压力计的吸嘴。
10
为使
2
号转塔移动到测定位置，用手旋转
RT
轴。
11
重复操作顺序
4
～操作顺序
12
，测定全部贴装头的真空压力。
12
返回台车。
149
第
2
章
操作顺序书
2-4. 维护
2-4-4.
测定喷气流量
1
接通流量计的电源，进行约
1
分钟的预热。
请确认预热后流量计的显示为“±0.009 以下”。
2
选择手动控制＞保养 “装置的前方”，触摸“装置内作业开始”。
3
触摸手动控制＞贴片头控制 “
VAC
”。
在下一画面上触摸
“
贴片时吹气
”
。
150
