第 2 章 操作顺序书 2- 4. 维护 调整传送后侧通道平行度 1 将数显游标卡尺的显示设定为 50 . 00m m ，把螺丝 (a) 旋紧固定。 2 将数显游标卡尺设置在传送通道之第 3 轨道与第 4 轨道之间的 位置上。 3 用手旋转皮带轮 (b) ，将传送宽度收缩到与数显游标卡尺的宽度相近。 顺时针 方向旋 转： 传送宽度收缩 逆时针 方向旋 转： 传送宽度放宽 前通道 后通道 第 4 轨道 第 3 轨道 第 2 轨道 第 1 …
第
2
章
操作顺序书
2-4. 维护
11

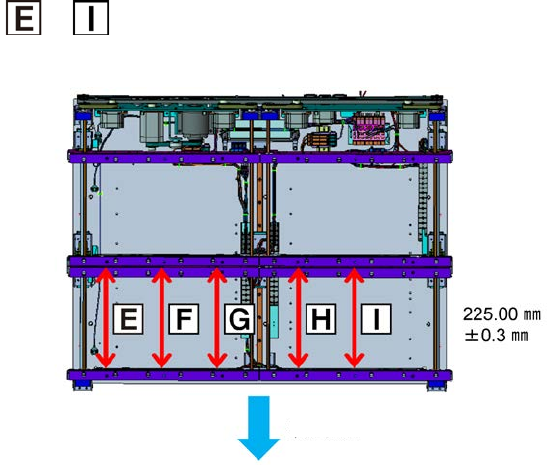

同样地在 ～ 的位置上放置数显游标卡尺，确认轨道宽度为
225.0 mm ±0.3
mm
。
装置前面
143
第
2
章
操作顺序书
2-4. 维护

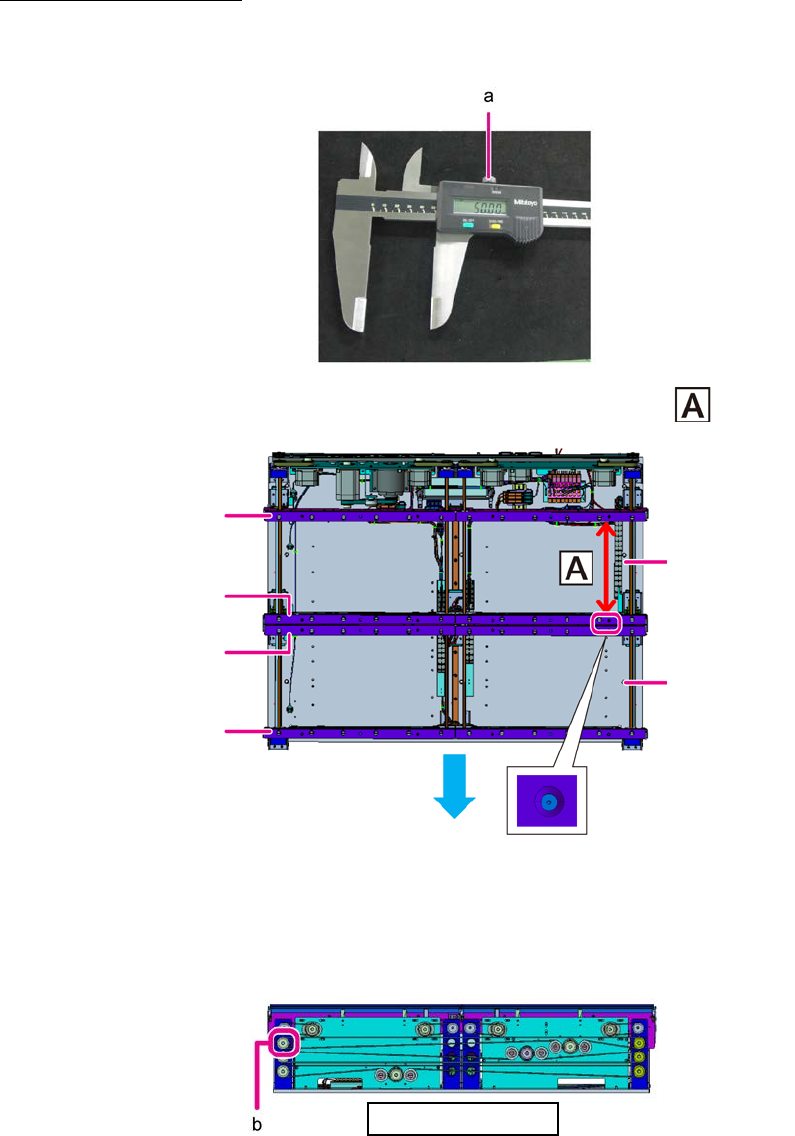

调整传送后侧通道平行度
1
将数显游标卡尺的显示设定为
50 .00mm
，把螺丝
(a)
旋紧固定。
2
将数显游标卡尺设置在传送通道之第
3
轨道与第
4
轨道之间的 位置上。
3
用手旋转皮带轮
(b)
，将传送宽度收缩到与数显游标卡尺的宽度相近。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
前通道
后通道
第 4 轨道
第 3 轨道
第 2 轨道
第 1 轨道
装置前面
装置后侧正面视图
144
第
2
章
操作顺序书
2-4. 维护

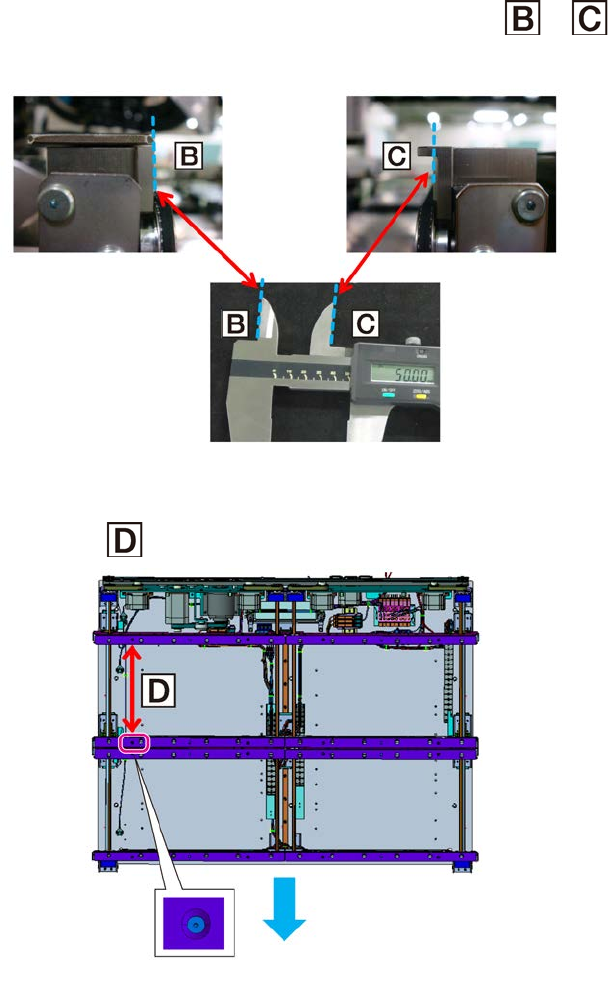

4
慢慢地旋转皮带轮，直至游标卡尺碰到第
3
轨道和第
4
轨道之 和 的位置。
5
确定好轨道宽度后，取下数显游标卡尺。
将数显游标卡尺设置在 的位置上，如传送宽度与游标卡尺宽度不一样，请进行调整。
第
4
轨道
第
3
轨道
装置前面
